Шкаф-тумба в стиле шестидесятых своими руками

Может ли коробка быть чем-то большим, чем просто коробка? Да, если придать ей неординарный вид. Обычная МДФ-плита становится привлекательной, стоит лишь украсить шпоном корпус этою шкафа. Прочтите статью «Фанерование в вакуумном мешке», чтобы научиться приклеивать шпон с помощью вакуумного мешка и насоса, и вы с удивлением обнаружите, что этот метод гораздо проще, чем может показаться. Не хотите сами заниматься фанерованием? Просто купите готовые листы мебельной фанеры или МДФ, облицованные шпоном, который вам нравится.

Подготовьте панели корпуса

Примечание. Для получения эффектного непрерывного рисунка, перетекающего через углы, мы наклеивали шпон на крышку и боковые стенки до того, как они были выпилены из одной большой заготовки. Чтобы сделать аккуратные и точные распилы, используйте циркулярную пилу с длинной направляющей шиной. Краткий совет! Покупайте шпон длинными трехметровыми листами в пачках-кнолях, последовательно срезанными с одного бревна. Большая длина позволяет обрезать растрескавшиеся концы и выбрать участки шпона с наиболее красивым рисунком.

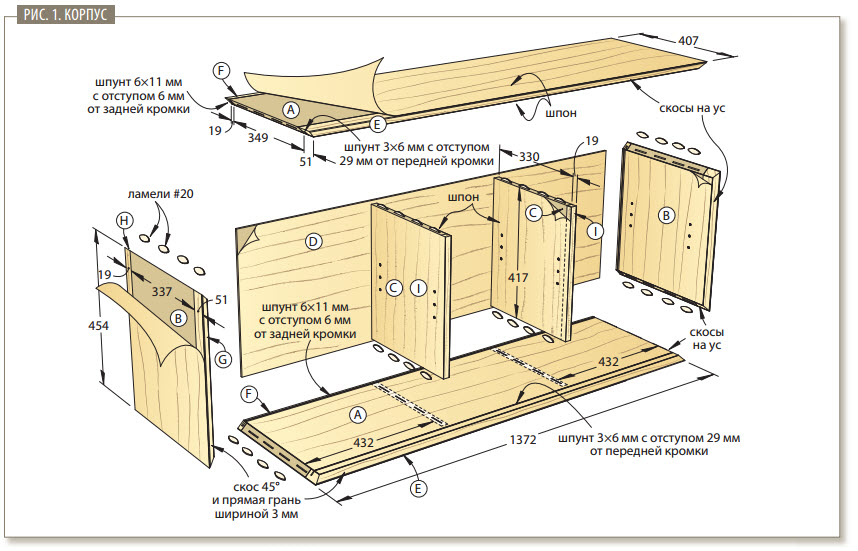

1. Из 19-миллиметровой МДФ- плиты выпилите заготовку размером 337×2440 мм для крышки А и боковых стенок В. Также выпилите заготовки размерами 337×1525 мм для дна А и 337×889 мм для перегородок С, показанных на рис. 1. Из 6-миллиметровой МДФ-плиты выпилите заготовку размером 448×1365 мм для задней стенки D.

схема шкаф-тумба

2. Из длинных 19-миллиметровых досок такой же древесины, как шпон, выбранный для облицовки деталей, выпилите две планки шириной 57 мм и пять реек шириной 25 мм. Отложите три рейки в сторону, чтобы в дальнейшем использовать их для окантовки дверок и полок. Подготовьте рейки для окантовки деталей корпуса, отпилив накладки Е—I, длина которых соответствует выпиленным ранее заготовкам из 19-миллиметровой плиты. Приклейте накладки к кромкам панелей (рис. 1).

3. Нам хотелось при наклейке шпона добиться симметрии, применив метод, называемый набором книжкой. Для этого мы брали из пачки шпона два листа, следующих один за другим, и обрезали у каждого из них один край по прямой линии, а затем соединяли их вместе прямыми кромками, чтобы получился симметричный рисунок. Разметьте на листах шпона контуры панелей А/В/Е-Н (фото А), оставляя на каждом торце 3-миллиметровый припуск для поперечного распила.




2016-04-06_13-57-13

Чтобы получить симметричный набор книжкой, сложите оба листа шпона лицевыми сторонами друг к другу, затем разметьте длину каждой панели.

Краткий совет! Для крышки, боковых стенок и дверок выберите из пачки-кноли листы с наиболее выразительным рисунком, а из остатков шпона отберите лучшие листы для остальных деталей.

Установите в циркулярную пилу диск с 60 зубьями и раскроите листы шпона, сделав их на 2 мм уже панелей (фото В), чтобы оставить на последних ровную кромку, прилегающую к продольному упору. Подготовьте рубашки из шпона для всех панелей.

2016-04-06_13-57-24

Чтобы на стыке не было сколов, зажмите оба листа шпона между направляющей и подкладкой, затем опилите прямой край.

4. Скрепите подобранные листы малярным скотчем, как описано в статье «Фанерование в вакуумном мешке», затем наклейте шпон на панели и хорошо просушите.

Выпилите детали по размерам и сделайте соединения

1. Отпилите от задней кромки каждой облицованной шпоном панели полоску шириной около 6 мм. Затем опилите панели вдоль передней кромки до окончательной ширины (рис. 1).

2. Фиксируя направляющую шину под углом 90° к кромке, распилите панель А/В/Е-Н по двум линиям (фото С), чтобы отделить крышку от боковых стенок.

2016-04-06_13-59-41

С помощью циркулярной пилы, установив тонкий диск с 60 зубьями и наклеив малярный скотч на линию распила, отпилите боковые стенки B/G/H от крышки A/E/F.

3. Чтобы придать деталям корпуса окончательную длину, изготовьте простое приспособление-салазки для поперечного раскроя. Мы сделали их из обрезков досок и 6-миллиметровой МДФ-плиты размером 380×915 мм.

Примечание. Изготовив салазки, опилите сначала все скосы на деталях, чтобы обеспечить поддержку шпона снизу для предотвращения сколов. Если установить пильный диск под углом 90°, скос на кромке салазок будет спилен.

4. Опилите скосы под углом 45° на крышке/дне A/E/F и боковых стенках B/G/H, придав деталям окончательную длину (фото D, рис. 1). Для лучшего результата рекомендуем пильный диск с 80 зубьями, предназначенный для пиления фанеры.

2016-04-06_14-00-43

Опиливая скосы на крышке A/E/F, удалите лишнее так, чтобы не укоротить деталь. Тогда непрерывность рисунка на стыке не будет нарушена.

5. Выпилите 3-миллиметровые шпунты для сдвижных дверок в передних накладках крышки и дна Е (рис. 1). Затем выпилите 6-миллиметровые шпунты в задних накладках F, Н для задней стенки D.

6. Насухо (без клея) соедините крышку, дно A/E/F с боковыми стенками B/G/H и определите длину перегородок C/I, а также оба размера задней стенки D. Установите пильный диск под углом 90°. Опилите перегородки и заднюю стенку до окончательной длины, пользуясь салазками, а затем опилите их по ширине (рис. 1).

7. Установите в пильный станок комбинированный диск с 50 зубьями и опилите скосы под углом 45° вдоль передней кромки крышки, дна A/E/F и боковых стенок B/G/H, оставив грань шириной 3 мм у внешнего ребра нетронутой (рис. 1).

2016-04-06_14-01-52

Делая в крышке и дне А гнезда для перегородок С, прижимайте ламельный фрезер к упору, закрепив его под прямым углом к кромкам.

8. Разметьте и отфрезеруйте гнезда для ламелей #20 в указанных местах (рис. 1, фото Е). Насухо соберите корпус, проверьте все соединения и, если потребуется, займитесь подгонкой.

Сборка корпуса

Примечание. Из-за множества ламельных соединений и быстрого впитывания клея в МДФ-плиту разделите склейку корпуса на этапы, чтобы избежать суеты и спешки из опасений, что клей начнет схватываться. Дайте клею высохнуть полностью после каждого этапа.

2016-04-06_14-02-52

Выровняйте задние кромки перегородок с передним краем шпунта для задней стенки. Монтажные угольники помогут добиться прямоугольности, а прижимные бруски равномерно распределяют давление струбцин.

1. Приклейте перегородки C/I к дну A/E/F и зафиксируйте струбцинами (фото F). Когда клей высохнет, приклейте заднюю стенку D в шпунт дна и к задним кромкам перегородок.

2. Приклейте боковые стенки B/G/H к дну A/E/F и задней стенке D (фото G). Затем приклейте на место крышку A/E/F и зафиксируйте сборку струбцинами.

2016-04-06_14-02-59

Установите крышку A/E/F на место, не приклеивая ее, и прижмите боковые стенки B/G/H струбцинами к сборке.

Изготовьте дверцы

1. Из 19-миллиметровой МДФ- плиты выпилите панели дверок J (рис. 2). Возьмите две из подготовленных ранее 25-миллиметровых реек и, опилив скосы, сделайте вертикальные К и горизонтальные L накладки, подгоняя их длину к размерам панелей. Приклейте эти накладки к кромкам панелей.

2016-04-06_14-01-14

2. Когда клей высохнет, опилите у каждой дверцы J/K/L одну из вертикальных накладок до ширины 19 мм. Чтобы гарантировать правильность расположения и совпадение непрерывных линий рисунка на обеих дверцах, склейте их вместе, добавив 5-миллиметровую проставку между 19-миллиметровыми накладками (фото Н). Эта проставка будет отпилена после наклейки шпона. Краткий совет! Сделайте проставку из древесины контрастного цвета, чтобы легко увидеть ее торец после того, как будет приклеен шпон. Тогда вы будете точно знать, в каком месте распилить панель.

2016-04-06_14-04-34

С помощью линейки-правила выровняйте дверцы J/K/L, прежде чем затянуть струбцины. Убедитесь, что поверхности расположены в одной плоскости.

3. Наклейте шпон на дверцы J/K/L с обеих сторон. После просушки распилите панель, чтобы разделить дверцы, и отпилите проставку. Опилите каждую дверцу по ширине и подгоните к проему корпуса, чтобы сверху и снизу получились зазоры шириной чуть более 2 мм (рис. 2).

4. С помощью сверлильного станка сделайте цековки и монтажные отверстия для установки верхних направляющих и роликов (рис. 2). Прикрепите фурнитуру к дверцам.

Добавьте полки

1. Выпилите из МДФ-плиты заготовку размером 19x318x1320 мм для полок М. Из оставшейся рейки сделайте накладку N такой же длины и приклейте ее к панели (рис. 3).

2. Наклейте шпон на обе стороны панели M/N. После просушки опилите ее до ширины 330 мм, а затем распилите поперек, чтобы получились три полки указанной длины (рис. 3).

2016-04-06_14-05-16

3. С помощью 6-миллиметрового центрирующего сверла и самодельного или фабричного шаблона сделайте в корпусе ряды отверстий для полкодержателей (рис. 3).

Соорудите основание

2016-04-06_14-05-38

2016-04-06_14-05-581.  Для ножек О и царг Р острогайте материал до указанной толщины, а затем выпилите заготовки деталей (рис. 4 и 4а).

2. Выпилите сужения на ножках О (рис. 4а). Сохраните обрезки для последующей сборки.

3. Разметьте на ножках О и царгах Р гнезда посередине их толщины (рис. 4а). Изготовьте простое приспособление-шаблон для погружного фрезера и сделайте гнезда 12x25x49 мм в каждой детали (фото I).

4. Из твердой древесины выпилите заготовку размером 12x25x915 мм для вставных шипов. Отфрезеруйте вдоль всех ребер скругления радиусом 6 мм. Отпилите восемь шипов Q длиной 95 мм.

2016-04-06_14-06-29

Выберите гнезда 12-миллиметровой фрезой с восходящей спиралью, с каждым проходом увеличивая глубину на б мм. Прижимайте упор приспособления-шаблона к передним сторонам смежных деталей, чтобы гнезда были выровнены.

5. Ленточной пилой опилите скос на конце каждой царги Р, не имеющем гнезд (рис. 4), и гладко отшлифуйте. Просверлите три косых отверстия-кармана на задней стороне каждой царги.

6. Вклейте вставные шипы Q в гнезда ножек О, затем склейте ножки с царгами Р, зафиксируйте струбцинами и дайте клею высохнуть полностью.

7. Нанесите клей на скосы царг и, убедившись, что косые отверстия расположены на задней стороне, склейте вместе две сборки O/P/Q. Затем также склейте вторую пару сборок.

Завершение

1. Поставьте перевернутый корпус A-I на пильные козлы и выровняйте сборки ножек с царгами O/P/Q на дне А. Прикрепите их к корпусу, используя клей и шурупы, ввернув их в косые отверстия-карманы. (Эти сборки не соединяются друг с другом, а просто стыкуются.)

2. Снимите фурнитуру с дверок и нанесите на все поверхности отделочное покрытие. Мы загрунтовали шкаф шеллачной политурой Zinsser Bulls Eye SealCoat, а затем нанесли три слоя полуматового нитролака.

3. Вставьте в отверстия полкодержатели и установите полки. Снова закрепите фурнитуру и вставьте дверцы в корпус. Теперь можно поставить шкаф на видное место в гостиной, и он непременно станет предметом, которым вы можете заслуженно гордиться.
