Шкафчик для украшений

2015-07-26_14-24-49

Начните с изготовления корпуса

1. Чтобы текстурный рисунок на смежных деталях корпуса и дверцы не имел заметных отличий, выпиливайте их попарно из одной широкой заготовки. Сначала острогайте по две заготовки размерами 12x203x406 и 12x203x210 мм. Выпилите стенки корпуса из двух длинных заготовок, а крышку и дно из двух коротких (рис. 1). Из остатков заготовок выпилите верхнюю, нижнюю и боковые детали дверцы (рис. 3). Пометьте смежные детали корпуса и дверцы, чтобы не перепутать при сборке.

2015-07-26_14-03-16

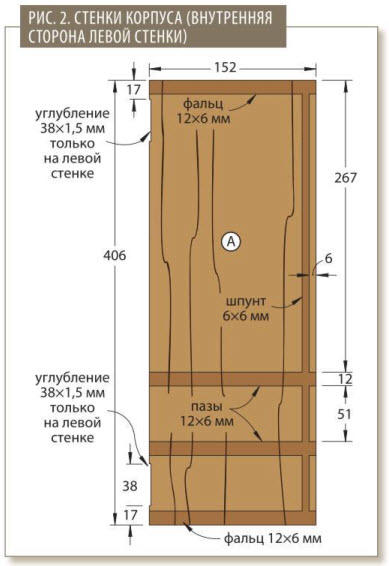

2015-07-26_14-05-142. Установите в пильный станок наборный пазовый диск толщиной 12 мм и выпилите пазы и фальцы в стенках корпуса и дверцы А, С (рис. 2 и 3).

3. Затем сделайте 6-миллиметровые шпунты во всех деталях корпуса и дверцы (рис. 2 и 3).

4. На левых стенках корпуса и дверцы А, С разметьте места установки петель (рис. 1, 2 и 3). Отфрезеруйте углубления для петель или выберите их вручную с помощью мелкозубой пилы и стамески.

5. Отфрезеруйте выемку для пальца на правой стенке дверцы С, используя галтельную фрезу радиусом 10 мм (рис. 3).



2015-07-26_14-06-24

2015-07-26_14-08-05

Затянув струбцины, тщательно проверьте прямоугольность дверцы. Положите ее на ровную поверхность, чтобы внутренние кромки располагались в одной плоскости.

6. Выпилите полки Е, заднюю стенку F и филенку G. (Для филенки мы отобрали ореховую доску с красивым рисунком, распустили ее по толщине и склеили кромки обеих половинок, чтобы рисунок был симметричным.) Отфрезеруйте фальц 10×6 мм по всему периметру филенки на передней стороне (рис. 3).




7. Проведите пробную сборку, а затем окончательно соберите корпус (рис. 1, фото А). Проверьте прямоугольность склейки.

8. Нанесите клей в фальцы стенок дверцы С и на центральную часть верхнего и нижнего фальцев филенки G. Соберите дверцу и зафиксируйте струбцинами (рис. 3, фото А). Окончательно отшлифуйте дверцу и корпус, последовательно уменьшая зернистость абразива до № 320.

Изготовьте держатель для колец

1. Выпилите заготовку размером 19x89x197 мм для верхней и передней деталей держателя (Н, J).

Краткий совет! Фрезеруйте одну широкую заготовку для узких деталей. Ширина 89 мм позволяет безопасно изготовить детали Н и J. (Такая ширина заготовки выбрана с учетом 3-миллиметровой ширины пропила стандартного пильного диска. Если вы используете диск другой толщины, соответственно измените ширину заготовки.) Отфрезеруйте 10-миллиметровые фаски вдоль обеих кромок, а затем распилите заготовку вдоль на две части, одна из которых будет деталью Н, а другая, соответственно, J (рис. 4).

2015-07-26_14-10-05

2. Выпилите боковины держателя I указанных размеров и формы (рис. 4). Насухо (без клея) соедините летали держателя, чтобы определить ширину наклонной опоры К, измерив расстояние между верхней и передней деталями Н, J.

3. Нанесите клей на верхние края боковин I и приклейте на место верхнюю деталь Н, зафиксировав струбцинами (фото В).

2015-07-26_14-11-24

Приклеив верхнюю деталь Н к стенкам держателя I, прижмите сборку струбцинами к верстаку. Проверьте угольником перпендикулярность обеих стенок относительно верстака.

2015-07-26_14-11-34

Закрасьте черным маркером полосы шириной около 10 мм на передней стороне наклонной опоры К, чтобы фанера не была видна после наклейки бархатного держателя для колец.

4. Приклейте к этой сборке переднюю деталь J, зафиксируйте, а затем добавьте наклонную опору К (фото С). Окончательно отшлифуйте поверхности держателя Н-К, кроме внешней стороны наклонной опоры К.

Добавьте крышку, дно и ножки

1. Выпилите накладные крышку и дно L, а также ножки М.

2. Вставьте в цангу фрезера, закрепленного в столе, галтельную фрезу радиусом 10 мм и отфрезеруйте выкружку вдоль обоих торцов и передней кромки крышки и дна L (рис. 1).

2015-07-26_14-13-48

3. Затем сделайте выкружку радиусом 6 мм на заднем и внутреннем крае передних ножек М и на передней кромке задних ножек (рис. 5, 6).

2015-07-26_14-14-18

Краткий совет! Не перепутайте ножки. Чтобы правильно сформировать на них выкружки, положите на верстак накладное дно L, перевернув его нижней стороной вверх, и расположите на его углах ножки. Затем пометьте их внутренние и задние края.

4. Теперь, взяв кромочную фрезу для фасок 45°, отфрезеруйте 6-миллиметровую фаску на переднем и внешнем краях передних ножек М и только на внешнем крае задних ножек (рис. 5 и 6).

5. Приклейте ножки М к дну L и зафиксируйте струбцинами, выровняв прямой край задних ножек с задней кромкой дна (рис. 6).

6. Окончательно отшлифуйте накладную крышку L и дно с ножками L/M. Приклейте их к корпусу A/B/E/F вровень с задней стороной, выровняв по центру (рис. 1).

7. Нанесите клей на нижние кромки боковых стенок держателя I и приклейте собранный держатель Н-К к дну корпуса (рис. 1).

Займитесь дверцей

2015-07-26_14-15-14

Заклейте малярным скотчем участки, где будут приклеены кронштейны (N). Наносить отделку и приклеивать бархат удобнее до их установки.

1. Выпилите кронштейны N и сделайте на них фрезой или стамеской вырезы для латунных полос (рис. 3). Оклейте малярным скотчем заднюю сторону кронштейнов и места, где они будут приклеены к стенкам дверцы С (фото D).

2. Подготовьте два отрезка латунной полосы сечением 3×12 мм. Разметьте, просверлите и раззенкуйте монтажные отверстия диаметром 3,6 мм на расстоянии 5 мм от торцов (рис. 3). Прочитайте «Совет мастера» внизу, объясняющий, как работать с латунью.

Совет мастера

Работа с латунью. Латунь — мягкий сплав меди и цинка — легко обрабатывается и полируется до зеркального блеска, что делает ее идеальным металлом для акцентов в столярных проектах. Ее можно приобрести в торговых центрах и специализированных магазинах товаров для творчества, а также в интернет-торговле. Она выпускается в виде тонких листов, полос, труб, стержней различного сечения.

Вот несколько советов, которые помогут правильно обработать латунные полосы для этого проекта.

  • 2015-07-26_14-16-21Избегайте царапин. Листовая латунь обычно имеет защитное покрытие из пластика. Не снимайте его, пока не закончите выпиливание и сверление. Если на ваших полосах нет защитного покрытия, оклейте их малярным скотчем. Перед тем как зажать латунную деталь в тиски, дополнительно оберните ее бумагой или тканью.
  • Пилите слесарной ножовкой. Латунь легко пилится полотном с мелкими зубьями (32 tpi). Столярные пилы с закаленными зубьями также справляются с этой работой, но они могут быстро затупиться. Сделайте края распила гладкими с помощью напильника или наждачной бумаги.
  • Накерните центр будущего отверстия. Аккуратно разметьте центры отверстий и накерните их, чтобы сверло не ушло в сторону и не оставило царапин на поверхности. Сделав отверстие, раззенкуйте его края. Для латуни лучше использовать зенкер со спиральными лезвиями или косым отверстием.
  • 2015-07-26_14-17-46

    Для безопасности разметьте косынки на одной заготовке. Отпилите их ленточной пилой, оставляя небольшой припуск снаружи, и отшлифуйте до линии.

    Отполируйте и защитите. Полируйте латунь абразивными губками, последовательно уменьшая зернистость от № 220 до 400. Для получения зеркального блеска продолжайте обработку абразивами № 600- 1200 и более. Затем нанесите тонкий слой бесцветного лака, чтобы защитить латунные полосы от потемнения и отпечатков пальцев. (Мы использовали полуматовый нитролак.)

3. Вложите петли в углубления на стенке дверцы С, разметьте и просверлите отверстия для шурупов. Затем проделайте то же самое на стенке корпуса А. Прикрепите петли, чтобы проверить правильность изготовления и монтажа дверцы, а затем снимите их.

4. Выпилите заготовку размером 12x51x76 мм для косынок О, в которых будет установлена защелка. Разметьте две косынки на противоположных углах заготовки (рис. 7), а затем просверлите отверстия для деталей защелки (фото Е). Отпилите от заготовки косынки, окончательно отшлифуйте их и приклейте к дверце и корпусу (рис. 1). Косынка с магнитной защелкой приклеивается к корпусу.

Теперь изготовьте пару выдвижных ящиков

1. Выпилите передние/задние Р и боковые стенки Q, а также днища R указанных размеров (рис. 8).

2015-07-26_14-19-24

2. Пазовым диском или фрезой сделайте на передних, задних и боковых стенках Р, Q 6-миллиметровые фальцы (рис. 8).

3. Просверлите в центре передних стенок Р отверстие для латунной ручки-кнопки.

4. Склейте ящики P-R, зафиксируйте струбцинами и проверьте прямоугольность сборки. Когда клей высохнет, отфрезеруйте вдоль нижней передней кромки каждого ящика фальц 6×1 мм для образования теневой линии (рис. 8). Окончательно отшлифуйте ящики.

Приступаем к окончательной сборке

1. Еще раз отшлифуйте все детали, если необходимо. Нанесите бесцветное покрытие на корпус, дверцу C/D/G, ящики P-R и кронштейны N. Мы выбрали полуматовый полиуретановый лак, нанеся три слоя с промежуточной шлифовкой наждачной бумагой № 320.

2. Вырежьте и наклейте на внутреннюю сторону филенки G, задней стенки F над держателем и дно каждого ящика R самоклеящийся бархат (рис. 1, 3 и 8).

3. Удалите малярный скотч и приклейте кронштейны N к внутренней стороне стенок дверцы С. Просверлите направляющие отверстия и прикрепите шурупами латунные полосы (рис. 1). Установите ответную пластину магнитной защелки на косынку О дверцы и вставьте магнитную защелку в отверстие косынки корпуса. Снова прикрепите петли к дверце.

4. Вырежьте полосу картона размером 38×197 мм. Разметьте вдоль одного края интервалы для четырех крючков (рис. 3). Прижмите эту полоску изнутри к верхней летали дверцы и просверлите направляющие отверстия для крючков (фото F). Затем разметьте места установки крючков в корпусе, просверлите отверстия и вверните крючки.

2015-07-26_14-20-25

Чтобы не просверлить филенку насквозь, обмотайте сверло малярным скотчем на расстоянии 8 мм от кончика.

5. Отрежьте кусок бархатной полосы с прорезями для колец, нанесите на его обратную сторону аэрозольный клей и приклейте к наклонной опоре держателя К.

6. Установите на передние стенки выдвижных ящиков Р латунные ручки-кнопки и вставьте ящики в корпус. Наконец, установите на место дверцу, закрепив петли шурупами.

Шкафчик для украшений

2015-07-26_14-21-402015-07-26_14-22-20
