Шкатулка для драгоценностей своими руками

2015-09-21_12-16-48

Сделайте корпус

1. Склейте заготовку толщиной 13 мм для боковых стенок А и выпилите их по указанным в «Списке материалов» размерам. Затем склейте два щита размерами 222×356 мм, предназначенных для изготовления крышки/дна В и кромочных накладок С. После высыхания клея распилите каждый щит вдоль, чтобы получить заготовки шириной 178 мм для крышки и дна.

Сохраните остатки материала для кромочных накладок. Пометьте крышку, дно и соответствующие им обрезки, чтобы приклеить их обратно в том же положении, после того как выпилите кромочные накладки по форме.

2. Используя закрепленный в столе фрезер с прямой пазовой фрезой диаметром 6 мм, отфрезеруйте пазы в крышке В и дне В (рис. 1). Используйте подпорную доску, чтобы предотвратить сколы древесины на выходе фрезы из заготовки. Теперь установите параллельный упор фрезерного стола на одной линии с задней режущей кромкой фрезы. Выберите в боковых стенках А фальцы вдоль верхнего и нижнего торцов и вдоль задних кромок с внутренней стороны. Постепенно увеличивайте глубину фрезерования, пока сформированные на торцах боковых стенок гребни не войдут в пазы крышки и дна В.

2015-09-21_12-15-36

3. Чтобы отфрезеровать неполный фальц вдоль задних кромок крышки и дна В (рис. 1), прикрепите к параллельному упору с помощью струбцин бруски-упоры с обеих сторон фрезы на расстоянии 343 мм от нее. Прижав правый край крышки к правому бруску-упору, опустите заготовку на фрезу и двигайте ее вдоль параллельного упора, пока левый край заготовки не достигнет левого бруска-упора, после чего отведите правый край заготовки в сторону от фрезы. Проделайте то же самое с дном В.

4. Установите в цангу фрезера прямую пазовую фрезу диаметром 10 мм и отфрезеруйте пазы с внутренней стороны боковых стенок А (рис. 1). Убедитесь, что в результате левая и правая стенки зеркально симметричны.




5. Сделайте четыре копии шаблона кромочных накладок и ручек верхнего/нижнего ящика. Два шаблона временно отложите в сторону. Аэрозольным клеем закрепите шаблоны на заготовках кромочных накладок С, совместив прямой задний край шаблона с кромкой, которая должна прилегать к крышке/дну В. Примечание. Чтобы контур верхней кромочной накладки был направлен в противоположную сторону (рис. 1), переверните соответствующий шаблон. Выпилите кромочные накладки ленточной пилой, слегка отступив наружу от линий шаблона, а затем отшлифуйте внешний контур, доводя его до линий разметки, вручную или при помощи шлифовального барабана. Смочите шаблоны уайт-спиритом, чтобы отделить их от заготовок. Затем приклейте кромочные накладки С к крышке и дну В соответственно, совместив пласти и торцы деталей (фото А).

2015-09-21_12-17-52

Совместите друг с другом нанесенные ранее метки на кромочной накладке С и крышке или дне В. Совпадающий текстурный рисунок позволит получить незаметный клеевой шов.

2015-09-21_12-18-03

Нанесите клей на фальцы боковых стенок А и, уперев их в кромочные накладки С, прижмите боковые стенки струбцинами к крышке и дну В.

6. Выпилите направляющие выдвижных ящиков D, подгоняя их к пазам боковых стенок А. Вклейте направляющие в пазы и прижмите струбцинами (рис. 1). Когда клей высохнет, склейте боковые стенки A/D, дно и крышку В/С (фото В).

2015-09-21_12-18-14

Перенесите контур кромочной накладки С на передние ножки Е. Удалите большую часть лишнего материала ленточной пилой, а затем отшлифуйте профиль до линии контура.

7. Выпилите четыре ножки Е и установите их под каждый угол корпуса так, чтобы передние ножки были выровнены с боковыми стенками, а спереди выступали на 1,5 мм. Убедившись, что направление волокон древесины в ножках и дне шкатулки совпадает, перенесите контур кромочной накладки С на передние ножки (фото С).

Выпилите ножки и отшлифуйте до окончательной формы, а затем отфрезеруйте на всех краях ножек фальцы (рис. 1). Быстрый совет! Держите руки подальше от ножек. Зажмите ножку в деревянную струбцину или используйте подпорный брусок-толкатель, который позволит безопасно провести заготовку через фрезу. Отшлифуйте ножки наждачной бумагой зернистостью до 220 единиц и приклейте их ко дну корпуса спереди и сзади, совместив края ножки вровень с корпусом.

8. Выпилите заднюю стенку F, подогнав ее к фальцам в боковых стенках А и крышке/дне В, и вклейте ее в корпус.

Изготовьте комплект ящиков

Два верхних выдвижных ящика имеют одинаковые размеры; нижний ящик чуть выше двух остальных (рис. 2).

1. По указанным размерам выпилите передние/задние G, I и боковые Н, J стенки выдвижных ящиков. При помощи закрепленного в столе фрезера с прямой пазовой фрезой диаметром 6 мм выберите на концах боковых стенок и вдоль нижней кромки боковых, передней и задней стенок фальцы глубиной 3 мм. Соедините детали ящиков насухо (без клея) и определите размеры донышек К. Выпилив по этим размерам донышки, склейте ящики и зафиксируйте их струбцинами, убедившись в отсутствии перекосов. Когда клей высохнет, проверьте посадку ящиков в корпусе. Для плавного скольжения ящиков, если необходимо, немного острогайте или отшлифуйте их.

2015-09-21_12-21-09

2. Выпилите из заготовки толщиной 19 мм по указанным размерам фальшпанели выдвижных ящиков L, М, N. Быстрый совет! Сохраните рисунок волокон. Чтобы текстурный рисунок фасада шкатулки выглядел непрерывным, выпилите все три фальшпанели из одной доски шириной 180 мм. В каждой из них выпилите шпунт шириной 3 мм и глубиной 13 мм, центрированный по ширине панели (рис. 2).

3. Сделайте три копии шаблона фальшпанели ящика и наклейте их на кромки заготовок L, М, N. Ленточной пилой выпилите по контуру, слегка отступив наружу от линии шаблона (фото D), после чего отшлифуйте распил, доводя его до контурной линии. Положив фальшпанели рядом друг с Другом лицевой стороной вверх, перенесите контур самой тонкой из них на две другие фальшпанели (фото Е).

2015-09-21_12-21-55

Ленточной пилой выпилите фальшпанели ящиков (L, М, N), слегка отступив от линий шаблонов; затем доведите контур до линии с помощью шлифовального барабана.

2015-09-21_12-22-06

Сравнив все три фальшпанели ящиков L, М, N, выберите деталь с самым тонким профилем и перенесите его на две другие. Отшлифуйте их до этих линий.

4. Острогайте заготовку для ручек верхнего/нижнего О и среднего Р выдвижных ящиков до толщины, равной ширине шпунтов в фальшпанелях ящиков L, М, N (см. «Совет мастера»), после чего выпилите ручки по размерам, указанным в «Списке материалов». Сделайте копию шаблона ручки среднего ящика и достаньте два приготовленных ранее шаблона кромочных накладок и ручек верхнего/нижнего ящика. Аэрозольным клеем наклейте шаблоны на заготовки ручек, после чего выпилите их по контуру и отшлифуйте до окончательной формы.

5. Быстрый совет! Подровняйте дно шпунтов. Если имеющийся пильный диск не позволяет выпилить в фальшпанелях ящиков L, М, N шпунты с аккуратным плоским дном, вы можете добиться этого при помощи полоски наждачной бумаги, приклеенной к кромке обрезка, оставшегося от изготовления ручек О, Р. Вклейте ручки в фальшпанели, до конца вставив их в шпунты. Обратите внимание, что контур ручки верхнего ящика должен соответствовать контуру верхней кромочной накладки С, а контур ручки нижнего ящика — контуру нижней кромочной накладки.

6. Приклейте фальшпанели М, N к среднему и верхнему ящикам вровень с нижними краями передних стенок. Приклеивая фальшпанель L к нижнему ящику, приподнимите ее на 1,5 мм для создания зазора между ней и корпусом шкатулки.

7. Отшлифуйте все детали наждачной бумагой зернистостью до 220 единиц, после чего нанесите отделочное покрытие. Мы покрыли шкатулку слоем льняной олифы, нанеся ее тканевым тампоном. После этого мы нанесли три слоя аэрозольного лака с межслойной шлифовкой абразивной губкой зернистостью 320 единиц.

8. Когда покрытие высохнет, наклейте на донышки К внутри ящиков сукно, а на нижние кромки боковых стенок Н нижнего ящика — антифрикционную ленту для облегчения скольжения.

Шкатулка для драгоценностей своими руками

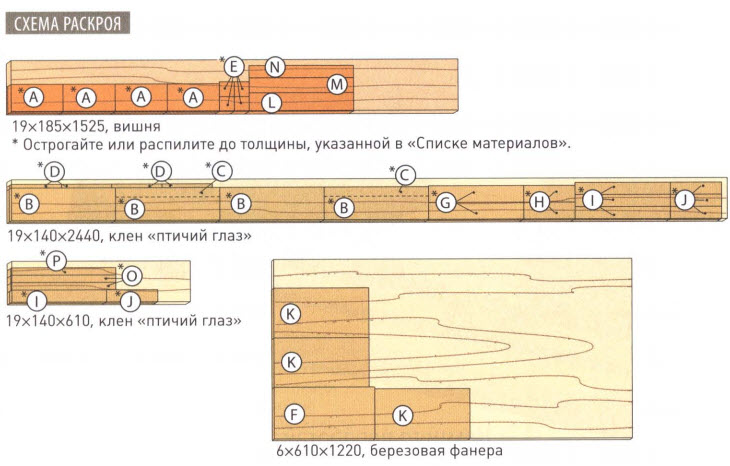

2015-09-21_12-23-49 2015-09-21_12-24-24
