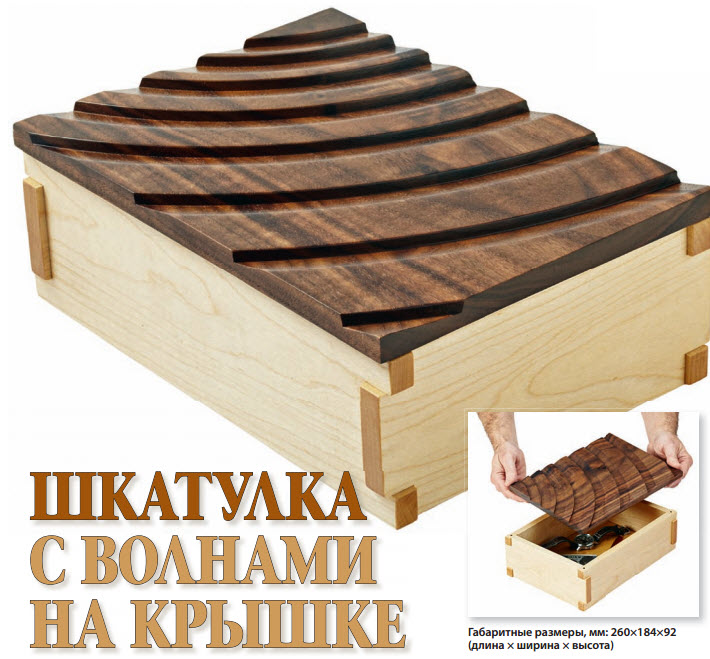

Шкатулка с волнами на крышке своими руками

Пусть меня назовут скрягой, но я не выбрасываю обрезки, которые могут пригодиться для небольших проектов, подобных этой шкатулке. Чтобы сделать её, вам потребуются лишь несколько кусков древесины контрастных цветов (мы выбрали клён и орех) и 6-миллиметровая фанера. Если сможете разыскать в куче своих обрезков кусок с причудливым рисунком для крышки, то увидите, как волнистая поверхность усиливает впечатление от его красоты. Другие варианты, которыми делится известный мастер Дуг Стоув, описаны в статье «Четыре простых способа сделать крышку для шкатулки».

Боб Хантер, редактор

Сначала делается коробка

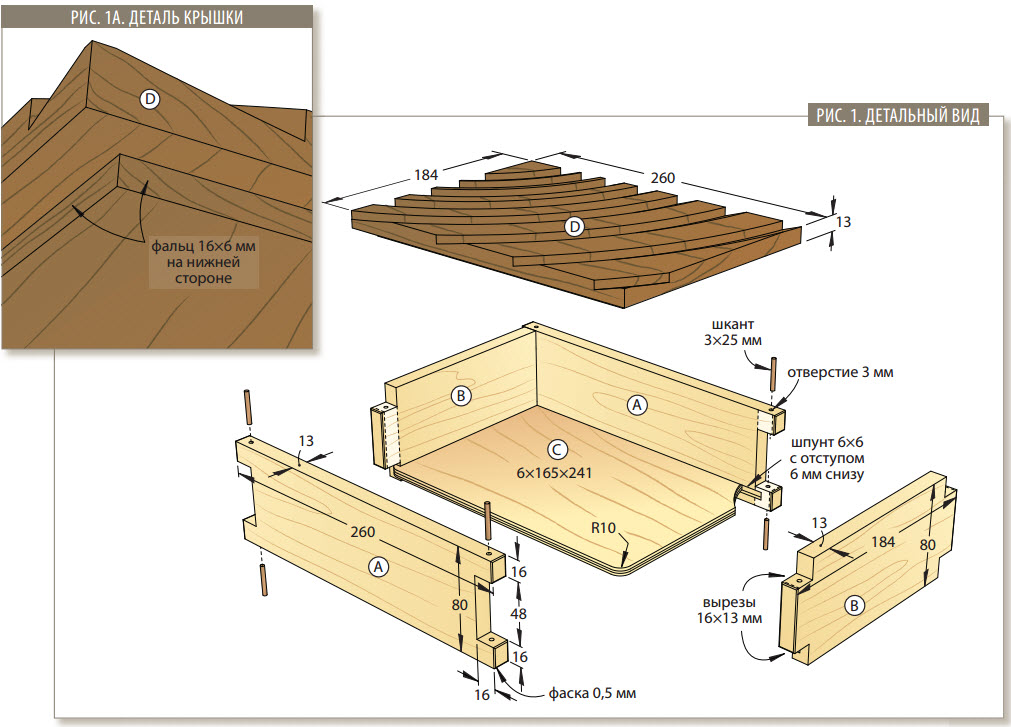

1. Из 13-миллиметровых дощечек выпилите продольные и торцевые стенки А, В (рис. 1), а также несколько лишних деталей для пробных соединений.

2. Поднимите пильный диск до высоты 16 мм и зафиксируйте продольный (параллельный) упор на расстоянии 16 мм от внутреннего края диска. Закрепите на головке поперечного (углового) упора высокую деревянную накладку, выступающую за диск на 10 мм. Сделайте пропилы в продольных стенках А (фото А), затем удалите лишний материал между пропилами за несколько проходов (фото В).

2016-07-24_12-56-52

Фото (А) — Сделайте первый пропил, определяющий ширину выреза в продольной стенке А. Поверните заготовку и сделайте второй пропил. Переверните стенку и сделайте еще два пропила. Фото (В) — Отодвиньте упор в сторону и за несколько проходов удалите материал между крайними пропилами. Подровняйте вырезы стамеской.

3. Не меняя вылет пильного диска, установите продольный упор на расстоянии 14 мм от внешней стороны диска. Затем на пробном обрезке сделайте пару пропилов, определяющих ширину шипа торцевых стенок В (рис. 1). Проверьте настройку, приложив пробный обрезок к одной из стенок А (фото С), и поправьте, если необходимо, положение упора, чтобы соединение получилось плотным. Сделайте такие пропилы на обеих торцевых стенках. Затем прикрепите к поперечному упору стопор из обрезка и завершите формирование вырезов (фото D).




2016-07-24_12-57-07

Наметьте пропилами выступ торцевой стенки В, сделав его чуть шире, и примерьте к вырезу продольной стенку А. Аккуратно подгоните ширину, удаляя материал понемногу, чтобы соединена получились плотными.

2016-07-24_12-59-54

Закрепите на поперечном упоре стопор, чтобы сделать на торцевых стенках В вырезы длиной 16 мм. Выпилите все четыре угла, затем переходите к другой детали.

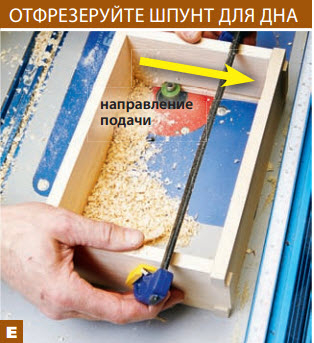

4. Насухо (без клея) соберите коробку. Установите в фрезерный стол 6-миллиметровую шлицевую фрезу с подшипником и выберите шпунт для дна С (рис. 1, фото Е).

2016-07-24_13-00-50

Плотно скрепив стенки струбцинами, отфрезеруйте шпунт для дна С, передвигая коробку вокруг фрезы по часовой стрелке.

5. Выпилите дно С из 6-миллиметровой фанеры (рис. 1) и закруглите его углы, чтобы вставить в шпунты коробки. Снова соберите коробку, вставив дно на место, чтобы проверить плотность соединений. Подгоните детали, если необходимо.

2016-07-24_12-59-21

6. Отшлифуйте все детали наждачной бумагой № 180, затем отшлифуйте фаски шириной 0,5 мм вокруг торцов каждого шипа стенок А, В. Склейте коробку и зафиксируйте струбцинами, тщательно удалив весь лишний клей влажной тряпкой.

7. Когда клей высохнет, просверлите через соединения сверху и снизу 3-миллиметровые отверстия глубиной 25 мм (рис. 1). Прочтите «Совет мастера», подготовьте 25-миллиметровые отрезки ореховой палочки диаметром 3 мм и вклейте их в отверстия. После просушки срежьте лишнее и отшлифуйте заподлицо.

Совет мастера. Делайте сами тонкие шканты

2016-07-24_13-02-50

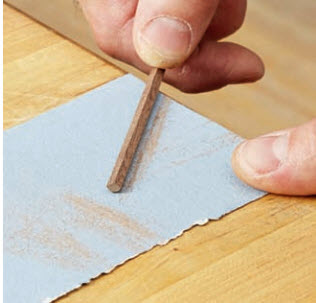

Начните скруглять заготовку, стачивая острые рёбра наждачной бумагой №100, чтобы сечение стало восьмиугольным.

2016-07-24_13-02-56

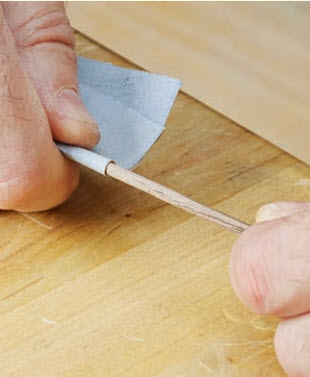

Оберните наждачную бумагу вокруг заготовки и шлифуйте со всех сторон одновременно вращая заготовку и передвигая её вперёд-назад.

Круглые палочки небольшого диаметра, такие как 3-миллиметровые шканты, которые нужны для этого проекта, нелегко найти в продаже. Но есть простой метод изготовить их самостоятельно. Сначала отпилите от ореховой заготовки полоску сечением 3×3 мм. Затем отшлифуйте её до круглого сечения. Не так уж важно, если она не будет идеально круглой, её нужно всего лишь вклеить в отверстия.

Теперь сделайте впечатляющую крышку

1. Из 19-миллиметровой доски выпилите заготовку для крышки D размером 203×305 мм (рис. 1). Краткий совет! Учитывая, что при фрезеровании рельефа на краях крышки могут появиться сколы, мы оставили на заготовке припуски. После фрезерования вы сможете опилить торцы и кромки с дефектами.

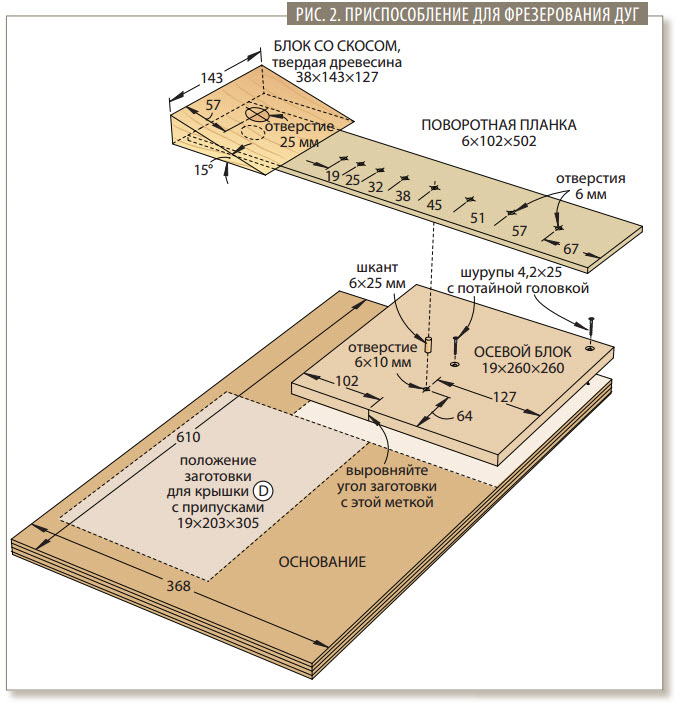

2. Изготовьте из обрезков досок и листовых материалов фрезерное приспособление для фрезерования дуг (рис. 2). Прикрепите заготовку крышки D двухсторонним скотчем к основанию приспособления, как указано на рисунке.

2016-07-24_13-01-21

3. Вставьте 19-миллиметровую прямую или спиральную фрезу в цангу погружного фрезера. (Можно выполнить эту операцию фрезером с фиксированной базой, но работа с погружным фрезером безопаснее, так как вы можете втягивать фрезу после каждого прохода.) Двухсторонним скотчем прикрепите фрезер к скошенной поверхности приспособления, выровняв фрезу по центру отверстия. Настройте вылет фрезы так, чтобы на материале получалась канавка шириной чуть менее 19 мм (в нашем случае вылет фрезы снизу был равен 5,5 мм).

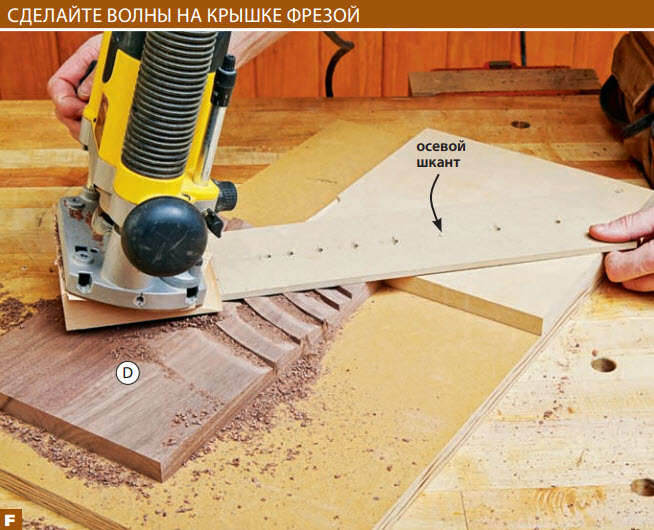

4. Наденьте на осевой шкант ближайшее к фрезеру отверстие поворотной планки. Отфрезеруйте дугу за один проход (фото F). Переставляя отверстия планки, отфрезеруйте по очереди все дуги.

2016-07-24_13-01-46

Отфрезеруйте дуги, начав с ближайшего к фрезеру осевого отверстия. Выключайте фрезер после каждого прохода. Поочередно сформируйте все дуги на крышке.

5. Опилите крышку D до окончательных размеров (рис. 1) с помощью пильного станка, удаляя 10 мм с каждой кромки и 22 мм с каждого торца. Затем 19-миллиметровой прямой фрезой, которой делали дуги, выберите фальцы 16×6 мм по периметру крышки снизу (рис. 1а). Окончательно отшлифуйте крышку наждачной бумагой № 180.

6. Нанесите любое отделочное покрытие. Мы три раза распыляли полуматовый нитролак из аэрозольного баллона. Теперь можете продемонстрировать всем свой шедевр и получить высокую оценку вашего мастерства.

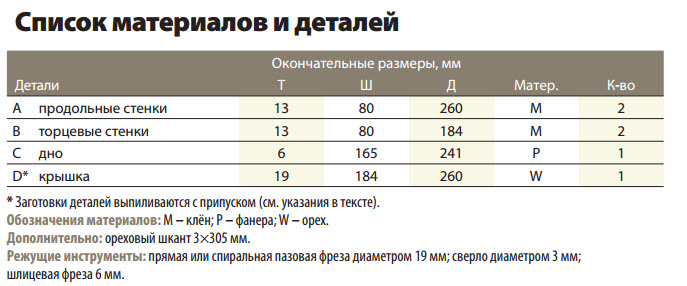

2016-07-24_13-04-11Шкатулка с волнами на крышке своими руками
