Скамья и ящик для детских игрушек - два в одном

Разрабатывая этот проект, я ставил целью сделать ящик для игрушек не просто ящиком. Нужно было придумать что-то особенное, не усложняя конструкцию. Для этого я включил в дизайн контрастирующие элементы — криволинейные торцы соседствуют со скошенными ящиками. Открытые фанерные кромки, придающие проекту модный промышленный стиль, контрастируют с полированной латунной фурнитурой. Дополнительно контраст усиливается передними стенками ящиков из темной ореховой древесины, и это становится сюрпризом, стоит лишь открыть крышку. А секретный ящичек является еще одной «изюминкой». Надеюсь, вам понравится!

Джон Олсон, дизайнер

Начните с деталей корпуса

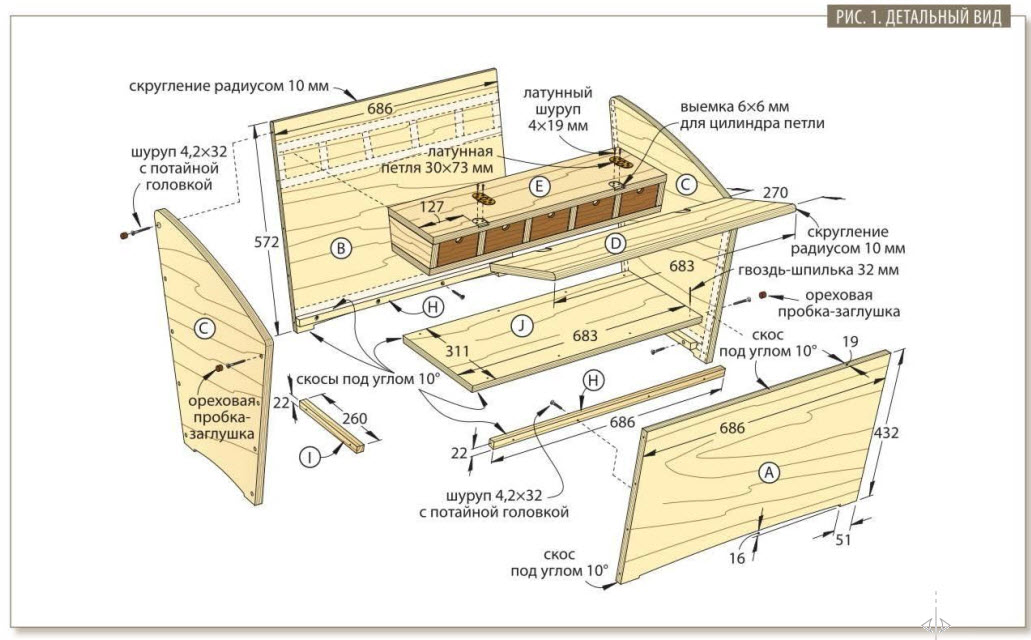

1. Выпилите переднюю А и заднюю В стенки, а также заготовки для боковых стенок С по указанным размерам (рис. 1 и 2). Опилите под углом 10° скос на нижней кромке задней стенки и параллельные скосы под углом 10° на верхней и нижней кромках передней стенки. Отфрезеруйте 10-миллиметровые скругления вдоль верхних ребер задней стенки.

 ящик для детских игрушек схема

2015-11-27_13-38-37

Прикрепите струбцинами к верхним углам боковой стенки С упругую планку, оттяните ее середину к верхней точке дуги, обозначенной на рис. 2, и проведите дугу карандашом.

2. Разметьте скошенные края на боковых стенках С (рис. 2). С помощью гибкого лекала разметьте верхнюю дугу (фото А) на боковых стенках и ножки на боковых, передней А и задней В стенках. Выпилите все стенки, придав им нужную форму. Затем скрепите детали попарно струбцинами и гладко отшлифуйте криволинейные кромки, чтобы они получились одинаковыми.

3. Выпилите крышку ящика D и крышку Е для ящичных отсеков. Сделайте скос на задней кромке крышки Е под углом 10° и отфрезеруйте 10-миллиметровые скругления вдоль передней кромки крышки D с обеих сторон (рис. 1 и 3).




4. Положите обе крышки D, Е на подкладки вплотную друг к другу, состыкуйте прямые кромки и выровняйте детали по центру, чтобы торцы крышки ящичных отсеков с обеих сторон выступали одинаково на 1,5 мм. Зафиксируйте детали, прижав их струбцинами к подкладкам, выровняйте петельные цилиндры поперек линии стыка крышек и разметьте положение петель (рис. 1).

2015-11-27_13-42-02

5. Из 6-миллиметрового твердого оргалита изготовьте шаблон для фрезерования петельных гнезд (рис. 4). Закрепите в подошве фрезера копировальную втулку диаметром 11 мм и вставьте в цангу 6-миллиметровую прямую фрезу. Настройте глубину фрезерования в соответствии с толщиной карт петли, учитывая толщину шаблона, и отфрезеруйте гнезда (фото В). Стамеской выберите углубления для петельных цилиндров (фото С).

2015-11-27_13-44-08

2015-11-27_13-38-46

Расположив фрезерный шаблон перпендикулярно состыкованным кромкам крышек D и Е, отфрезеруйте одинаковые гнезда в обеих деталях.

2015-11-27_13-38-56

Срежьте стамеской край каждого гнезда, чтобы цилиндры петель не упирались в фанеру. Проверяйте глубину и ширину выемки с помощью имеющихся петель.

Соберите блок ящичных отсеков

1. Выпилите дно F и сделайте скосы на передней и задней кромках (рис. 3).

2015-11-27_13-42-11

2. Выпилите перегородки G со скошенными под углом 10° боковыми кромками, чтобы верхняя кромка каждой перегородки была длиннее нижней. Приклейте перегородки к дну F, начиная с торцов, и дополнительно закрепите гвоздями (рис. 3).

3. Приклейте крышку Е к блоку ящичных отсеков с перегородками G (фото D).

2015-11-27_13-43-38

Приклейте крышку Е к блоку ящичных отсеков, выровняв ее с обоими торцами сборки и задними углами перегородок G.

2015-11-27_13-43-46

Положите на заднюю стенку В переднюю стенку А, выровняйте, как показано, и поставьте метки на кромках задней стенки вровень с верхом передней.

4. Положите заднюю стенку В на верстак. Затем положите на нее сверху переднюю стенку А, выровняв боковые и нижние кромки. Отметьте верх передней стенки на обеих кромках задней стенки (фото Е).

5. Приклейте блок ящичных отсеков E/F/G к задней стенке В, выровняв с метками на ее кромках нижнюю сторону крышки Е (фото F).

2015-11-27_13-43-57

Положите заднюю стенку В на подставки и приклейте к ней блок ящичных отсеков E/F/G. Обрезок доски прижимает детали в середине склейки.

Сборка корпуса

1. Положите заднюю стенку с ящичными отсеками B/E/F/G на 6-миллиметровые подкладки. Пользуясь монтажным угольником, приклейте и зафиксируйте струбцинами одну из боковых стенок С (фото G). Просверлите цековки с монтажными отверстиями и вверните шурупы 4,2×32 с потайной головкой. Затем таким же способом установите на место вторую боковую стенку. Перевернув сборку, приклейте и закрепите шурупами переднюю стенку А.

2015-11-27_13-48-09

Устанавливая на место боковую стенку С, зафиксируйте ее под прямым углом к задней стенке с отсеками B/E/F/G с помощью монтажного угольника.

2. Из обрезков ореховых досок с помощью пробочного сверла сделайте пробки-заглушки для цековок и вклейте их на место, чтобы скрыть головки шурупов. Срежьте выступающие части пробок, а затем отшлифуйте заподлицо.

3. Выпилите опорные рейки Н, I и сделайте скосы под углом 10° на верхних гранях длинных реек. Приклейте рейки на место и закрепите шурупами (рис. 1 и 2).

4. Выпилите дно корпуса J и сделайте скосы на его длинных кромках (рис. 1). Нанесите клей на верхние грани опорных реек Н, I, вставьте дно в корпус и закрепите гвоздями.

Добавьте ящики

2015-11-27_13-48-18

Приклейте боковые стенки L к передним и задним стенкам К и зафиксируйте склейку гвоздями-шпильками, которые удобнее забивать пневматическим нейлером.

1. Выпилите передние, задние и боковые стенки ящиков К, L указанных размеров (рис. 5 и 6). Укоротите две боковые стенки до длины 137 мм, чтобы добавить секретный ящик. Опилите скосы в указанных местах (рис. 6). Склейте передние и задние стенки К с боковыми L (фото H).

2015-11-27_13-44-17 2015-11-27_13-44-26

2. Выпилите днища ящиков М с припуском 3 мм по длине и ширине (рис. 6). Приклейте их к ящикам К/L, выровняв по центру, и закрепите гвоздями. Отшлифуйте днища вровень со стенками ящиков.

2015-11-27_13-48-363. Выпилите фальшпанели N указанных размеров и приклейте их к передним стенкам ящиков (мы сделали фальшпанели из ореха, чтобы они контрастировали со светлой березовой фанерой).

4. Выпилите переднюю, заднюю и боковые стенки О, Р для секретного ящика (рис. 7). Сделайте дно Q с припуском 3 мм по длине и ширине. Соберите секретный ящик и отшлифуйте края дна вровень со стенками.

5. Просверлите 19-миллиметровое отверстие-ручку перпендикулярно передней стенке каждого ящика (рис. 5, фото I).

2015-11-27_13-48-28

Чтобы сделать аккуратное отверстие, прижмите переднюю стенку ящика к поддерживающей опоре из обрезков. Сверло Форстнера делает отверстие с чистыми краями, даже выходящее за край детали.

6. Окончательно отшлифуйте корпус и ящики наждачной бумагой № 220 и смягчите все острые ребра. Нанесите бесцветный лак или краску. (Мы нанесли несколько слоев полуматового полиуретанового лака с легкой промежуточной шлифовкой наждачной бумагой № 320.)

7. Прикрепите крышку двумя петлями. Затем вставьте все ящички в отсеки и предложите ребенку переселить его игрушки в новый дом.

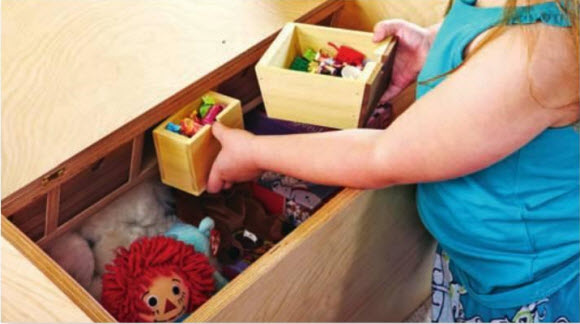

2015-11-27_13-37-47Скамья и ящик для детских игрушек - два в одном своими руками

2015-11-27_13-48-57
