Современная скамейка из дерева своими руками

Современная и комфортная, она не выглядит массивной, но очень прочна, ее соединения кажутся сложными, но на самом деле они делаются легко, и в этой скамье отлично сочетаются контрастные элементы из разных пород древесины.

С самой первой минуты, когда я начал проектировать эту скамью, я точно знал, что ее сиденье будет сделано из пары ореховых досок, которые много лет лежали у меня в сарае в ожидании подходящего проекта. Когда я показал свои рисунки и доски Кевину Бойлу, нашему шеф-редактору, он настоял, чтобы я подчеркнул отверстия от выпавших сучков и сделал их изюминкой проекта, вместо того, чтобы пытаться выкроить участки материала без дефектов. Мне не хотелось с ним соглашаться, но… он был прав. Посмотрите на ваши материалы свежим взглядом. Мы надеемся, что вы тоже почувствуете вдохновение, перебирая драгоценные доски, хранящиеся в вашей коллекции.

Джон Олсон, редактор

2016-05-25_12-37-19Начинаем с основания

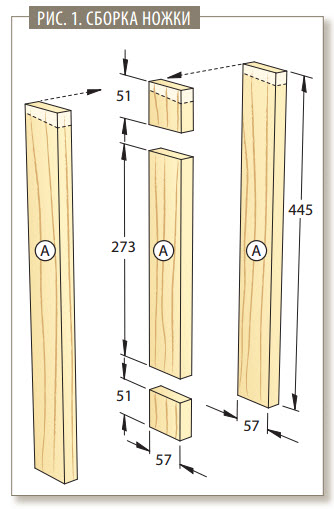

1. Из 19-миллиметровых досок выпилите двенадцать заготовок размерами 57×445 мм для ножек А. Пометьте четыре из них как сердечники (центральные элементы) каждой ножки и распилите их поперек, чтобы получились два отрезка длиной 51 мм и один длиной 273 мм. Сохраняйте эти отрезки вместе, чтобы не перепутать их при сборке ножек (рис. 1).

2. Выпилите из обрезков две проставки шириной 35 мм и используйте их при склейке внешней части ножки А с деталями сердечника (фото А). Склейте все остальные заготовки и сохраните проставки для дальнейшей работы. Когда клей высохнет, приклейте вторую внешнюю часть к каждой ножке (рис. 1), зафиксируйте струбцинами и оставьте для просушки.

2016-05-25_12-34-09

Склеивая внутренние и внешние детали ножек А, выровняйте торцы и кромки. Затем выньте проставки и удалите из проушин выдавленные излишки клея.

2016-05-25_12-34-25

Поставив заготовку короткой проножки В на кромку, коснитесь ее торцом продольного упора и за несколько проходов удалите материал, чтобы сформировать шипы на обоих концах.




3. Из 19-миллиметрового материала выпилите восемь заготовок размерами 38×432 мм для поперечных проножек В, а также восемь заготовок размерами 38×991 мм для продольных проножек С (рис. 2 и 3).

2016-05-25_12-38-024. Установите в пильный станок наборный пазовый диск толщиной 19 мм и настройте его вылет равным 10 мм. Зафиксируйте продольный (параллельный) упор на расстоянии 57 мм от внешнего края диска и сделайте шипы на кромках заготовок В (фото В, рис. 3а). Не передвигая продольный упор, прикрепите к нему двухсторонним скотчем на расстоянии около 125 мм перед диском обрезок 19-миллиметровой доски. Сформируйте на концах заготовок С шипы за два-три прохода (фото С, рис. 2 и 2а).

2016-05-25_12-37-55

5. Опустите пазовый диск до высоты 1,5 мм, но не передвигайте продольный упор. Таким же методом, который описан в предыдущем шаге, сформируйте узкие плечики шипов на всех заготовках В и С (рис. 2а и 3а).

2016-05-25_12-34-32

Придвиньте заготовку проножки С к обрезку и первым проходом сформируйте плечики шипа. Затем, отодвигая заготовку от продольного упора, удалите оставшийся материал со щечек.

2016-05-25_12-34-55

Коснувшись торцом шипа продольного упора, сделайте проход, чтобы выпилить в заготовке В паз, затем разверните заготовку на 180° и сделайте паз у другого конца.

6. Поднимите пазовый диск до высоты 10 мм и установите продольный упор на расстоянии 57 мм от внутреннего края диска. Выпилите два паза в каждой заготовке В (фото D, рис. 3). Затем передвиньте продольный упор так, чтобы внешний край диска завершил формирование пазов шириной 35 мм.

7. Перед склейкой заготовок В и С следует зачистить одну щечку каждого шипа (см. «Совет мастера»), чтобы на торцах получились узкие гнезда с гладкими стенками, в которые будут вбиты клинья.

2016-05-25_12-39-27

2016-05-25_12-40-05

Склейте вместе две заготовки В, выровняв пазы с помощью проставок шириной 35 мм. Чтобы выровнять кромки, прижмите сборку струбциной к верстаку.

Примечание: не нужно зачищать на этом этапе внешние щечки шипов. Вы сделаете это после склейки заготовок (фото Е, рис. 3). Теперь склейте попарно заготовки поперечных проножек так, чтобы выровненные щечки шипов были обращены друг к другу. Затем склейте таким же способом две пары заготовок продольных проножек (рис. 2). Когда клей высохнет, отшлифуйте все детали наждачной бумагой № 180. Просверлите в двух верхних проножках в указанных местах и раз- зенкуйте отверстия для шурупов.

8. Сделайте четыре заготовки размерами 4×406 мм для клиньев D: две из ореха (шириной 19 мм) и две из любой твердой древесины (шириной 13 мм). Отложите ореховые заготовки в сторону до окончательной сборки. Две другие заготовки разделите на отрезки длиной около 50 мм для временных клиньев и отшлифуйте на них небольшие сужения у одного конца. (Используя временные клинья в следующем шаге, вы сможете проверить, хватит ли вам времени на склейку и установку струбцин, прежде чем клей начнет схватываться. Если у вас есть клей с временем открытой выдержки не менее 30 минут, можете отказаться от временных клиньев, а сделать только ореховые.)

2016-05-25_12-41-00

Плотнее прижать щечки шипа к стенкам проушины поможет вбитый в прорезь временный клин. Чтобы он не приклеился к деталям, его края не должны касаться стенок проушины.

9. Насухо (без клея) соберите две рамы из поперечных проножек В и продольных С, убедитесь в плотности стыков и, если требуется, подгоните соединения. Краткий совет! Собрав продольные и поперечные проножки и убедившись, что детали хорошо стыкуются, наклейте кусочки малярного скотча и пометьте обе части каждого соединения одинаковыми цифрами или литерами, чтобы избежать недоразумений при окончательной сборке. Склейте и зафиксируйте струбцинами каждую из этих сборок (фото F). Когда клей высохнет, удалите временные клинья и отшлифуйте торцы шипов вровень с гранями коротких проножек.

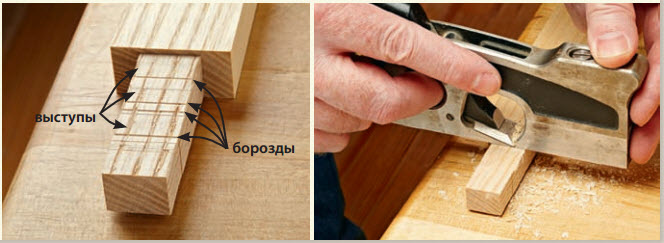

Совет мастера. Подровняйте выпиленные шипы зензубелем

2016-05-25_12-38-48

Даже самый лучший пазовый диск непременно оставит грубые следы на щечках шипа, и если их оставить, то будет трудно добиться плотности и максимальной прочности шипового соединения. Выровняйте щечки шипа с помощью рубанка-зензубеля или шлифовальной колодки.

Теперь сделаем сиденье

1. Для сиденья Е потребуются две доски размерами 38x210x1270 мм. Примечание. Мы взяли доски с большим припуском по длине, чтобы после формирования скоса отпилить концы со «ступенькой», неизбежно образующейся при обработке досок на рейсмусовом станке.

2016-05-25_12-43-07

2. Изготовьте приспособление (рис. 4), которое можно установить в ваш рейсмусовый станок. Затем сформируйте скос на одной пласти каждой заготовки Е (фото G и рис. 5). Если у вас нет рейсмусового станка, опилите скосы ленточной пилой (фото Н) и обработайте до гладкости рубанком или шлифмашиной.

2016-05-25_12-41-09

Закрепив приспособление на столиках рейсмусового станка, удалите лишний материал на досках Е за несколько проходов.

2016-05-25_12-41-17

Разметив скос на торце и кромке доски Е, наклоните столик ленточной пилы, чтобы совместить пильное полотно с линией, и распустите заготовку.

3. Сделав скосы, опилите доски сиденья Е до окончательной длины (рис. 5). Насухо соберите основание скамейки, соединив ножки А с рамами проножек В/С, выровняйте доски сиденья посередине длины основания и отметьте на них положение ножек.

2016-05-25_12-43-26

4. Закрепите на головке поперечного упора деревянную накладку размерами 230×610 мм, выровняв ее посередине, для поддержки досок сиденья Е при формировании вырезов для ножек (фото I). Выпилив один вырез, переставьте поперечный упор в другой паз пильного стола, чтобы сделать второй вырез. Подровняйте вырезы стамеской.

2016-05-25_12-44-03

Ограничив вырез пропилами слева и справа, удаляйте оставшийся между ними материал последовательными проходами.

2016-05-25_12-44-15

Обведите карандашом верхние концы ножек А вровень с досками сиденья Е. Пометьте каждую ножку, чтобы затем собрать скамью в том же порядке.

5. Положите доски сиденья Е на основание и отметьте окончательную длину ножек А (фото J). Отделите ножки от проножек и опилите концы под углом с помощью пильного станка.

6. Отшлифуйте ножки А наждачной бумагой № 180. Затем склейте основание (рис. 2), снова вставив временные клинья, чтобы прижать щечки шипов к стенкам проушин. Удалите клинья, когда клей высохнет.

7. Возьмите подготовленную ранее ореховую заготовку для клиньев и разделите ее на 16 отрезков длиной 45 мм. Отшлифуйте небольшое сужение на конце каждого клина Е. Вклейте клинья в прорези шипов и отпилите лишнее мелкозубой ножовкой. Когда клей высохнет, гладко отшлифуйте клинья вровень с поверхностью.

8. Отфрезеруйте вдоль внешних ребер досок сиденья Е 3-миллиметровые скругления (рис. 5). Не делайте скругления вокруг вырезов для ножек. Отшлифуйте сиденье наждачной бумагой № 180 и прикрепите к основанию шурупами (рис. 2).

9. Нанесите любое отделочное покрытие по своему выбору. Мы сначала загрунтовали древесину льняной олифой, затем нанесли три слоя полуматового полиуретана на водной основе с промежуточной шлифовкой абразивной губкой № 320. Теперь присядьте, ведь вы, наверное, устали?

 Современная скамейка из дерева своими руками

2016-05-25_12-45-12
