Современный массивный стол для телевизора своими руками

Стильному телевизору с плоским экраном нужна стильная подставка. Сделайте ее за пару выходных по этому проекту.

Выпилите все детали

1. Склейте щитовые заготовки для внутренних ножек А, полок В, внешних ножек С, крышки D, перекладин Е и стоек F. Краткий совет! После просушки склеенных щитов выровнять небольшие перепады (провесы) поможет ленточная шлифмашина с абразивом150.

2016-04-06_15-39-54

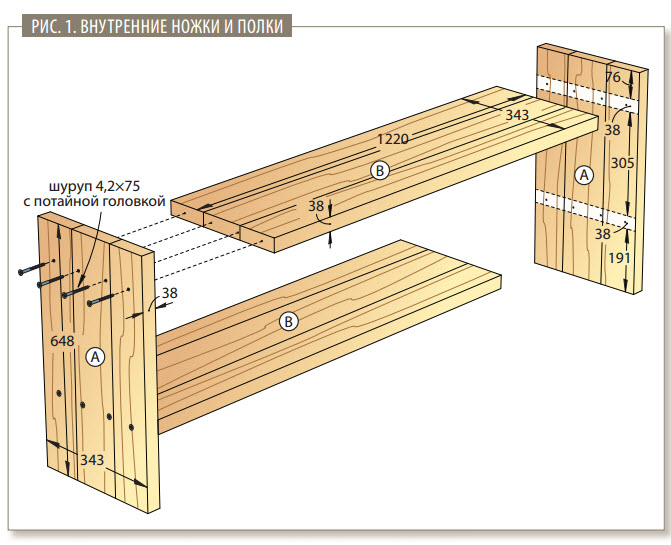

2. Опилите заготовки А-D до ширины 343 мм, а затем придайте им окончательную длину (рис. 1 и 2). Определите лицевые стороны деталей и отшлифуйте их наждачной бумагой № 220.

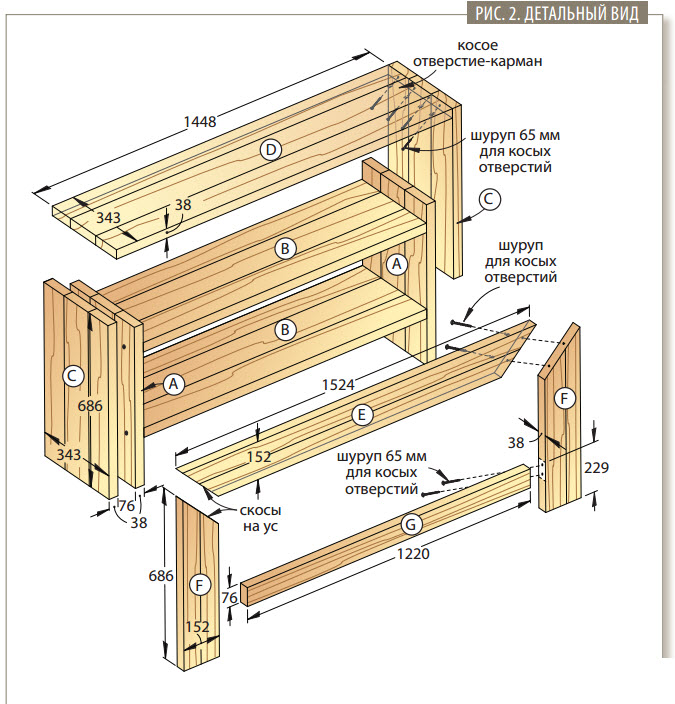

3. Выпилите перекладины Е, стойки F и накладку полки G указанных размеров (рис. 2). Примечание. Оставьте на перекладине и стойках небольшой припуск по длине, а окончательная длина получится после опиливания скосов.

схема стола для телевизора

Сборка внутренних и внешних деталей

1. Пользуясь монтажными угольниками для выравнивания деталей под прямым углом друг к другу, просверлите направляющие отверстия и прикрепите внутренние ножки А к полкам В (рис. 1, фото А).

2016-04-06_15-39-25

Чтобы избежать появления трещин в древесине, просверлите 3-миллиметровые направляющие отверстия и раззенкуйте их. Затем прикрепите внутренние ножки А к полкам В шурупами с потайной головкой.

2. Прочтите раздел «Прочные соединения косыми шурупами» и сделайте на нижней стороне крышки D четыре отверстия-кармана (фото В, рис. 2). Приклейте внешние ножки С к крышке и закрепите их шурупами длиной 65 мм с крупной резьбой (фото С).




2016-04-06_15-39-35

Приступая к сверлению, следуйте указаниям инструкции для вашего сверлильного кондуктора, чтобы правильно настроить глубину отверстий для 65-миллиметровых шурупов.

2016-04-06_15-39-42

Чтобы при вворачивании шурупов детали не сдвинулись, стяните их длинными струбцинами. Соедините крышку D с внешней ножкой С.

3. Просверлите на обоих концах перекладины Е и накладки G по два косых отверстия с задней стороны (рис. 2), затем склейте фасадную раму E/F/G и скрепите шурупами (фото D), выровняв верхнюю кромку накладки G с верхней стороной полки В.

2016-04-06_15-42-47

Плотно прижмите струбцинами перекладину Е и стойку F друг к другу и к верстаку, чтобы детали не сдвинулись, когда вы будете вворачивать шурупы.

Сборка и отделка

1. Нанеся клей на передние кромки внутренних ножек А и полок В, приклейте на место фасадную раму (фото Е).

2016-04-06_15-43-38

Приклеивая фасадную раму E/F/G, убедитесь, что стойки F и накладка G выровнены с внутренними сторонами внутренних ножек А и полок В.

2. Смажьте клеем передние кромки внешних ножек С и крышки D, затем приклейте внешние детали С/D к фасадной раме E/F/G (фото F).

2016-04-06_15-43-45

Так же, как для внутренних ножек и полок, добейтесь выравнивания внешних ножек С и крышки D с деталями фасадной рамы E/F/G. Приклейте внешние детали на место и зафиксируйте струбцинами.

3. Когда клей высохнет, отшлифуйте все поверхности наждачной бумагой № 220 и приступайте к отделке. Мы нанесли три слоя полуматового полиуретана.

Советы мастера

И простые доски могут выглядеть эффектно

40-миллиметровые доски из хвойных пород можно приобрести в строительном супермаркете или на лесопилке. Все щиты можно склеить из досок шириной 140 мм, но мне хотелось, чтобы рисунок щитов был образован прямыми линиями, и для этого были отобраны доски шириной 300 мм.

И вот почему: длинные и широкие доски получают из больших стволов, и они имеют более прямые волокна, чем тонкие стволы, из которых пилят узкие доски. Осмотрите торцы досок и выберите те из них, которые имеют сердцевину. Вернувшись домой, распилите доски вдоль на пильном станке, чтобы удалить нестабильную сердцевину.

Чтобы склеить все щиты для этого проекта, мне хватило семи досок размерами 300×2440 мм. С учетом возможных различий рисунка и цвета досок целесообразно купить несколько лишних досок, чтобы подбор делянок для щитов не вызвал затруднений. За широкие и длинные доски приходится платить больше, но эти затраты оправдываются красивым рисунком из прямых линий и стабильностью материала.

Углы всегда будут прямыми

Самодельные монтажные угольники просто необходимы для сборки деталей проекта под прямым углом. Выпилите их из обрезков толстой фанеры или других плитных материалов. Сделайте плоские участки у концов для губок струбцин, опилите углы 90°, чтобы угольники не приклеились к деталям и просверлите отверстия для подвески на стену.

2016-04-06_15-45-59Прочные соединения косыми шурупами

Благодаря хорошо продуманной технологии даже новичок может добиться плотных стыков, необходимых при изготовлении мебели. Система включает приспособление-кондуктор для сверления под углом и ступенчатое сверло со стопорным кольцом для одновременного получения направляющего отверстия и цековки. Таким наборам требуется лишь минимум настроек, и они работают с заготовками разной толщины. В этом проекте мы пользовались комплектом Kreg Jig HD, который создан специально для скрепления толстых досок большими шурупами.

В таких соединениях применяются специальные шурупы, так называемые саморезы, со сверлящим кончиком, легко проникающим даже в самую твердую древесину, и плоской широкой головкой с квадратным шлицом, позволяющую плотно стягивать детали друг с другом. Для работы с твердыми породами древесины применяйте шурупы с мелкой резьбой, а для фанеры и хвойных пород нужны шурупы с крупной резьбой.

Современный массивный стол для телевизора своими руками

2016-04-06_15-46-26
