Стеллаж для винных бутылок из дерева

Элегантность линий, подчеркнутая рисунком дубовой древесины, и шелковистая отделка отлично сочетаются в этом проекте, напоминая о винных погребах.

Мы неспроста разработали этот стеллаж в духе стиля Arts & Crafts, в декоративных элементах которого часто встречаются стилизованные изображения виноградных лоз. Такая мебель сама напоминает об ушедших временах и неторопливой жизни среди виноградников. Чтобы внести в свой дом эти ностальгических акценты, изготовьте проект в виде стеллажа для бутылок или как обычную этажерку. В любом случае конструкция будет простой, а при ее сборке применяются плоские шканты-ламели и соединения встык.

Обзор проекта:

  • Какие инструменты потребуются:

2015-06-25_11-03-01

  • Габаритные размеры, мм: 476x356x953 (ширина х глубина х высота).
  • Рекомендуемые материалы: дубовая древесина и 19-миллиме-тровая фанера, облицованная дубовым шпоном.
    ОСВОЕНИЕ МАСТЕРСТВА
  • Окончательная шлифовка перед сборкой поможет избежать неудобств при обработке тесных мест.
  • Узнайте простой способ крепления крышки, позволяющий справиться с сезонными колебаниями размеров.

2015-06-25_11-08-02

Первым делом — НОЖКИ

2015-06-25_12-08-40

Прикрепите к поперечному упору пильного станка длинную деревянную накладку и прижмите к ней струбциной стопор на расстоянии 933 мм от диска. Опилите ножки А до окончательной длины.

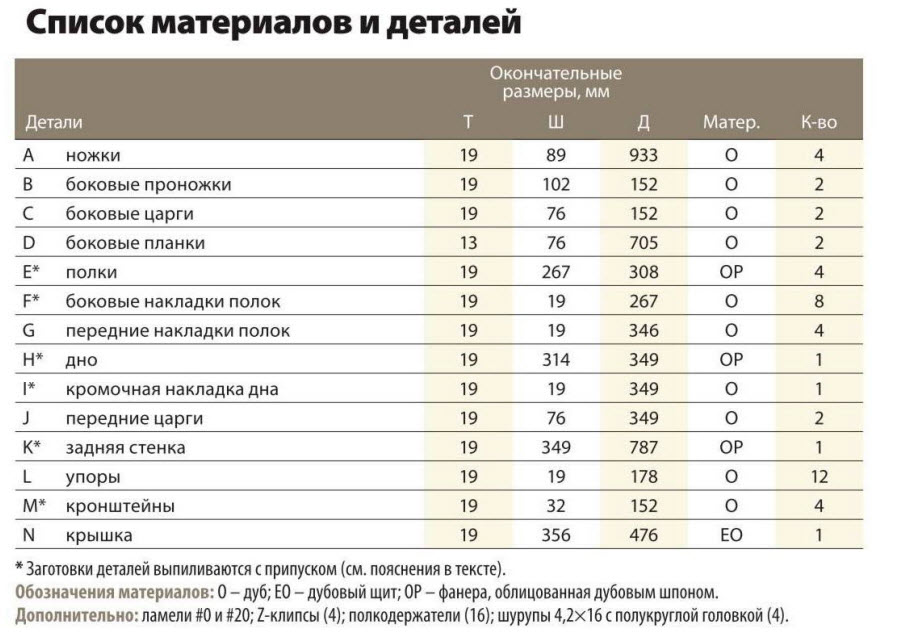

1. Из 19-миллиметровых досок выпилите ножки А, ширина которых указана в «Списке материалов». Чтобы все ножки имели одинаковую длину, распиливайте их поперек (фото А).

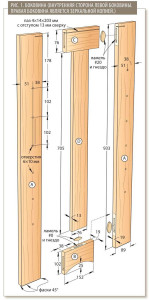

2. Изготовьте простое приспособление-кондуктор для сверления отверстий (см. статью «Сверлильный кондуктор для отверстий под полкодержатели»), Выровняйте кондуктор с верхним торцом ножки А на внутренней стороне (упор приспособления должен касаться переднего края детали) и просверлите отверстия (рис. 1). Чтобы сделать отверстия на противоположных ножках, придется перевернуть приспособление. Пометив левые и правые ножки соответственно литерами Л или П, отложите их в сторону.




3. На заготовке размером 19 x 102 x 457 мм разметьте нижние боковые проножки В, разделив их промежутком около 50 мм. Затем разметьте дуги (рис. 1, фото В). Выпилите их электролобзиком (фото С) и гладко отшлифуйте. Отпилите лишний материал на обоих концах.

2015-06-25_12-10-10

Вместо изготовления специального шаблона или гибкого лекала согните тонкую упругую планку так, чтобы она проходила через концы и середину дуги.

2015-06-25_12-10-20

Лишний материал на концах заготовки позволит плотно прижимать ее к верстаку во время выпиливания дуги электролобзиком.

4. Из 19-миллиметровой доски выпилите заготовку размером 76 x 318 мм для боковых царг С. Используя поперечный угловой упор с деревянной накладкой и стопором, придайте царгам и боковым проножкам В одинаковую длину.

2015-06-25_12-14-56

2015-06-25_12-16-52

Нанесите клей на торцы боковой планки D и в ламельные гнезда. Вставьте ламели #0, добавьте царгу и проножку В, С и сожмите детали длинной струбциной.

5. Из досок толщиной 13 мм выпилите боковые планки D и окончательно отшлифуйте их наждачной бумагой № 220. Настройте ламельный фрезер для выборки гнезд в торцах планок посередине толщины (рис. 1). Не меняя настроек, сделайте ответные гнезда для ламелей #O в боковых царгах и проножках В, С, базируя упор по внутренней стороне этих деталей. Склейте детали В-D (фото D).

2015-06-25_12-21-32

Нанесите клей на торцы царги и проножки В, D, вклейте ламели в гнезда, добавьте ножки А и зафиксируйте склейку струбцинами.

6. Тщательно просушив склейку деталей В/С/D, снова возьмите ножки А, сделайте гнезда для ламелей #O (рис. 1) и завершите сборку боковин А-D) (фото Е).

Краткий совет! Оставьте склейку для просушки на ночь, прежде чем приступить к окончательной шлифовке. Если шлифовать плоскости, когда ламели, впитав влагу из клея, еще остаются разбухшими, то в местах их установки образуются неглубокие впадины, которые появляются после того, как клей окончательно высохнет и ламели усохнут.

Полки — никаких сложностей

Примечание. Так как многие детали имеет сечение 19×19 мм, можно сэкономить время, выпилив для них заготовки в виде реек за один прием. Из 19-миллиметровых досок сделайте четыре заготовки длиной 540 мм для боковых кромочных накладок F, две заготовки длиной 711 мм для передних накладок С, а также четыре заготовки длиной 813 мм для кромочной накладки дна I и упоров L.

2015-06-25_12-22-22

Сначала распилите заготовку Е/F пополам (примерно по 272 мм). Затем опилите каждую полку до окончательной ширины, прижимая к продольному упору свежую кромку.

1. Из 19-миллиметровой фанеры выпилите две заготовки размерами 546 x 308 мм для полок Е. Возьмите боковые кромочные накладки F размерами 19 x 19 x 540 мм, сделанные ранее. Приклейте их к полкам, выровняв один торец с углом полки. (Другой конец фанеры будет немного выступать, и он послужит направляющим элементом при раскрое.) Когда клей высохнет, выпилите из каждой заготовки две полки (фото F, рис. 2).

2. Возьмите две заготовки для передних накладок в и сделайте из них детали указанной длины (рис. 2). Приклейте их к полкам E/F и отложите для просушки.

2015-06-25_12-24-153. Из 19-миллиметровой фанеры выпилите заготовку размером 314 x 356 мм для дна Н (рис. 3). Возьмите рейку длиной 813 мм и отпилите отрезок длиной 356 мм для кромочной накладки I. Приклейте накладку к дну. Тщательно высушив клей, окончательно отшлифуйте полки и дно наждачной бумагой № 220 и отложите в сторону.

Теперь — простая сборка

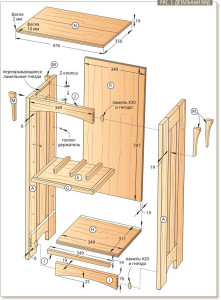

1. Из 19-миллиметровой доски выпилите передние царги J («Список материалов», рис. 3). Разметьте дуги и выпилите их электролобзиком. Шлифовкой удалите все следы пиления.

2015-06-25_12-28-01

Чтобы корпус был прямоугольным, используйте для настройки продольного упора переднюю царгу J, перед тем как опилить заднюю стенку К и дно Н/I до окончательной ширины.

2. Из 19-миллиметровой фанеры выпилите заготовку 356 x 787 мм для задней стенки К. Определите точно окончательную ширину (фото G) и опилите по ширине заднюю стенку и дно Н/I. Окончательно отшлифуйте обе детали.

3. Приклейте дно Н/І к задней стенке К, зафиксируйте склейку струбцинами и дайте клею высохнуть.

4.  Сделайте гнезда для ламелей #20 в торцах передних царг J. Для установки царг с 6-миллиметровым платиком (отступом) соответственно измените настройки упора ламель- ного фрезера при выборке ответных гнезд в боковинах А-D.

2015-06-25_12-28-44

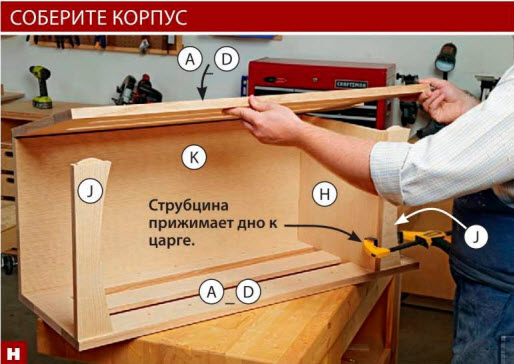

Приклейте к одной из боковин А-D царги J, заднюю стенку и дно Н-К. Вставьте ламели в гнезда и аккуратно расположите сверху вторую боковину. Затем, проверив прямоугольность, зафиксируйте корпус струбцинами.

5. Нанесите клей на кромки задней стенки и дна Н/І/К и аккуратно приклейте эти детали к одной из боковин А-D. Приклейте на место царги J, вставив в гнезда ламели, не забыв также нанести клей на верхнюю кромку нижней царги J и прижать ее к дну Н/І. Завершите сборку (фото Н) и оставьте для тщательной просушки.

Упоры, кронштейны и крышка

Примечание. Если вы решили изготовить этажерку, а не стеллаж для бутылок, переходите сразу к шагу 2 этого раздела.

1. Из оставшихся реек длиной 813 мм выпилите 12 упоров L указанной длины (рис. 1). Наклоните диск пильного станка на 45° и сделайте первый пропил в накладке поперечного (углового) упора, указывающий положение диска. Затем сделайте скосы на концах всех упоров (рис. 2, фото I), окончательно отшлифуйте их и приклейте к полкам Е/F/G.

2015-06-25_12-31-04

По сделанному в накладке пропилу настройте положение заготовки для получения скоса шириной 8 мм. Закрепите стопор и сделайте два прохода.

2015-06-25_12-33-17

Закрепите заготовку для кронштейнов М за лишнюю верхнюю часть. Выпилите лишний материал между шаблонами, прежде чем освободить обе детали.

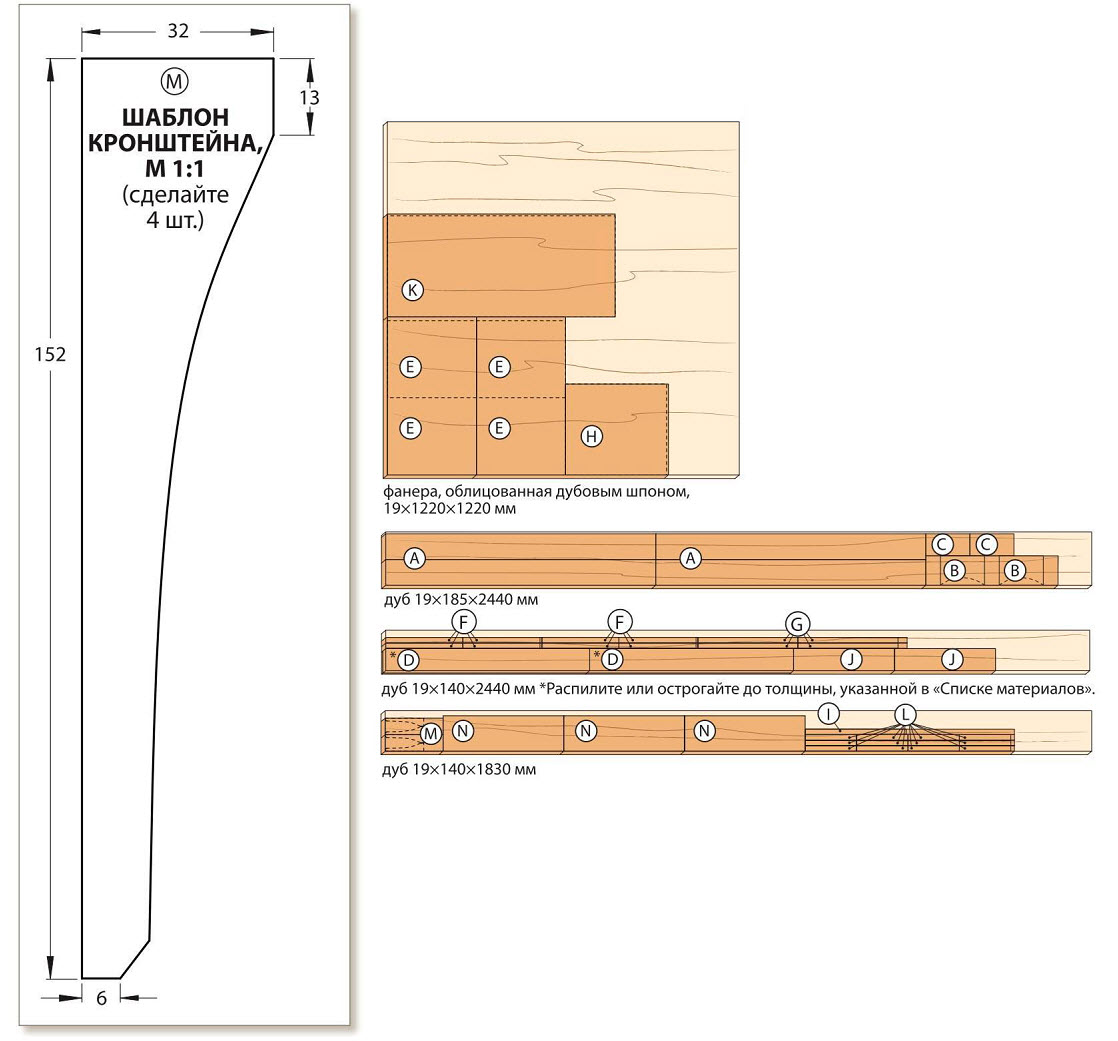

2. Из 19-миллиметровой доски выпилите две заготовки размерами 65 x 229 мм для кронштейнов М. Сделайте четыре копии шаблона кронштейна, вырежьте их и с помощью аэрозольного клея прикрепите к заготовкам. Выпилите кронштейны электролобзиком по контуру (фото J). Окончательно отшлифуйте их, удаляя все следы пиления. Приклейте кронштейны к корпусу (рис. 3).

2015-06-25_12-25-583. Из 19-миллиметровых досок склейте щитовую заготовку и выпилите из нее крышку N. Используя пильный станок, сделайте 10-миллиметровые фаски вдоль переднего и боковых ребер с нижней стороны (рис. 3). Шлифовальной колодкой слегка скруглите острые углы на остальных ребрах и окончательно отшлифуйте крышку.

4. С помощью ламельного фрезера сделайте перекрывающиеся узкие пазы в боковинах А-D с внутренней стороны (рис. 1 и 3). Прикрепите крышку N к корпусу (фото К).







2015-06-25_12-35-55

Перевернув крышку N, выровняйте корпус с задним краем и сделайте одинаковыми боковые свесы. Вставьте Z-клипсы в узкие пазы и закрепите шурупами.

5. Нанесите морилку и бесцветный лак. (Мы использовали морилку Varathane #263, а затем три слоя полуматового полиуретанового лака на водной основе.) Вставьте в отверстия полкодержатели и положите на них полки (одна из полок ложится на дно). Заполните стеллаж бутылками с любимым вином и отпразднуйте успешное завершение проекта.











 Конечный результат

Стеллаж для винных бутылок из дерева

2015-06-25_12-38-47
