Стол для пикника в саду

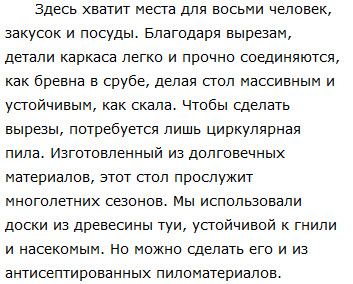

2015-07-25_18-06-42

Уроки мастерства

Как работать с хвойными пиломатериалами?

В отличие от лиственных твердых пород обычные доски из хвойной древесины имеют более высокую влажность, поэтому их необходимо подготовить, прежде чем начать выпиливать детали.

Первый шаг: просто дайте им еще немного высохнуть. Сложите доски в штабель в своей мастерской, разделив каждый слой 6-миллиметровыми прокладками для циркуляции воздуха.

После как минимум недельной выдержки можно подготовить материал для отдельных несложных сборок, например, скамеек, и это необходимо сделать за один прием. Раскроите каждую доску циркулярной пилой на заготовки с припусками по ширине и длине. Чтобы избавиться от вмятин и неровностей на кромках, ширина заготовки должна быть хотя бы на 3 мм больше окончательной ширины детали. Отпилите неровную кромку, удалив минимум материала. Затем, прижимая свежую кромку доски к продольному (параллельному) упору, опилите заготовку до окончательной ширины. Наконец, с помощью циркулярной пилы придайте всем заготовкам окончательную длину.

Начните со скамеек

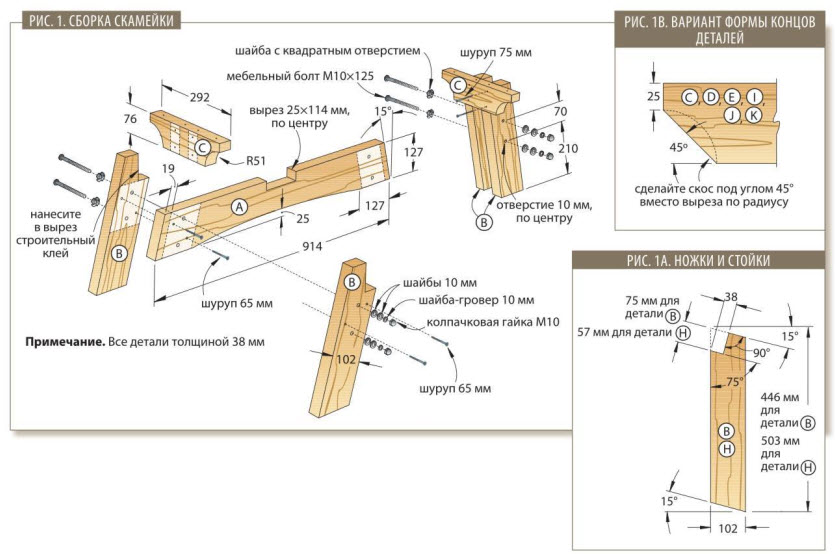

1. По указанным в «Списке материалов» размерам выпилите царги А и ножки В, сделав скосы на концах деталей (рис. 1 и 1а).

2. Скрепите вместе царги А, выровняв кромки и скосы, и выпилите вырез посередине длины деталей (рис. 1).

2015-07-26_12-32-04

3. Разметьте на нижнем крае каждой царги А дугу с помощью гибкого лекала (рис. 1, фото А). Выпилите дуги электролобзиком и гладко отшлифуйте.

2015-07-25_18-03-45

Тонкая планка послужит гибким лекалом. Прикрепите струбцинами обрезки у концов царги А и согните планку, чтобы разметить плавную дугу.

2015-07-26_12-25-39

Избегайте ошибок, которые могут вкрасться с измерениями. Чтобы разметить вырезы на ножках, используйте обрезок от поперечного бруска С.




4. Выпилите поперечные бруски С и сохраните обрезок такого же сечения для дальнейшей работы. Разметьте радиусы и выпилите вырезы на обоих концах каждого бруска (рис. 1). Другой вариант: вместо округлых вырезов можно сделать скосы (рис. 1b). Отшлифуйте детали, чтобы удалить все следы пиления. Временно отложите бруски в сторону.

5. Чтобы разметить на ножках В вырезы для поперечных брусков С, проведите линию параллельно верхнему скосу ножки, отступив от него 76 мм. Выровняв обрезок от поперечного бруска со скосом ножки и линией (фото В), обведите его карандашом. Струбцинами скрепите ножки вместе и настройте циркулярную пилу (фото С и D). Сделайте поперечный пропил, формирующий плечико выреза. Снимите струбцины и сделайте электролобзиком в каждой ножке второй пропил, чтобы завершить формирование выреза. Отшлифуйте все детали наждачной бумагой № 150.

2015-07-26_12-33-29

Скосы ножек — идеальный шаблон для регулировки наклона пильного диска (левое фото). Настройте глубину пропила так, чтобы нижний зуб едва касался пересечения линий разметки (правое фото). Сделайте пропил вплотную к линии, не задев ее.

2015-07-26_12-34-38

С помощью шурупов соедините ножки и царги. Они будут окончательно скреплены болтами после установки поперечных брусков.

6. Проведите на царгах А линии параллельно скосам, отступив 19 мм. Отметьте на ножке В положение царги, выровняв детали по линии (фото Е), и скрепите их шурупами (рис. 1). Положите поверх царги вторую ножку и закрепите ее шурупами. Таким же способом соедините остальные царги с ножками.

7. Краткий совет! Исполосуйте водостойкий клей. Для сборки садовой мебели мы применяем строительный клей (так называемые «жидкие гвозди»), Он не боится сырости, а благодаря пастообразной консистенции заполняет неплотности в соединениях. Нанесите клей в вырезы ножек В, выровняйте поперечные бруски С относительно царг с ножками А/В и прикрепите их на место шурупами. Затем просверлите в каждой паре ножек сквозные 10-миллиметровые отверстия и установите болты (рис. 1). Прочтите «Совет мастера» внизу, чтобы узнать как сделать болтовые соединения надежнее.

Совет мастера

«Зубастые» шайбы с квадратным отверстием для прочных соединений

Квадратный выступ под головкой мебельного болта (называемый подголовником) должен врезаться в древесину, чтобы болт не прокручивался при затягивании гайки. Но в мягких породах, таких как туя или сосна, он может просто разорвать древесные волокна. Отличное решение: шайбы с зубцами (типа «бульдог»), внедряющимися в материал, и квадратным отверстием, удерживающим подголовник.

Каркас начинается снизу

1. Выпилите длинные и короткие балки D, Е. Как и ранее, скрепите детали вместе, чтобы сделать снизу вырезы шириной 38 мм (рис. 2а). Затем сделайте закругленные вырезы (или скосы) на обоих концах длинных балок D и на одном конце коротких балок Е.

2015-07-26_12-36-39

2. Выпилите короткие F и длинные G проставки указанных размеров. Другой вариант: если вы хотите установить над сто лом зонт, выпилите четыре проставки длиной 152 мм. Отложите одну длинную проставку (или две 152-миллиметровых) в сторону. С помощью клея и шурупов закрепите короткую проставку над вырезом короткой балки Е (рис. 2). Добавьте к этой сборке вторую короткую балку. Проделайте то же самое с оставшимися короткими балками, а две оставшиеся короткие проставки приклейте над вырезами длинной балки D.

2015-07-26_12-36-06

3. Теперь соберите две половинки нижнего каркаса. Сначала выровняйте собранную пару коротких балок E/F посередине минной балки D (фото F). Вставьте между короткими балками временную проставку толщиной 38 мм. Через длинную балку просверлите отверстия в торцах коротких балок и вверните шурупы. Затем прикрепите шурупами минную проставку G к одной из этих сборок (фото F). Примечание. Для установки зонта приклейте и закрепите шурупами две проставки длиной 152 мм вместо одной длинной, оставив между ними промежуток 38 мм, который совпадает с зазором между короткими балками.

2015-07-26_12-37-39

Шурупами прикрепите нижнюю длинную балку D к сборке нижних коротких балок E/F, затем добавьте длинную проставку G.

2015-07-26_12-37-53

Выровняв концы длинных балок D, скрепите обе части крестовины шурупами, ввернув их в короткие и длинные проставки F, G.

2015-07-26_12-40-00

Выровняйте стойку Н с нижней кромкой балок D, Е. Обрезок со скосом поможет правильно установить угол наклона.

Наконец, выровняйте обе половинки нижнего каркаса, зафиксируйте их струбцинами, просверлите отверстия и вверните шурупы (фото G).

4. Выпилите стойки Н. Сделайте скосы на обоих концах и вырез вверху таким же способом, как в ножках В. На конце обрезка доски опилите скос под углом 15°. Положите собранную нижнюю часть каркаса D/E/F/G на ровный пол. Поставьте метки на верхней кромке всех балок D, Е, отступив 448 мм от торца (рис. 2а). Выровняйте стойку с помощью метки, пола и обрезка со скосом (фото Н). Просверлив отверстие, закрепите стойку одним шурупом. Таким же способом установите остальные стойки.

Добавьте верхнюю крестовину

1. Выпилите минные и короткие верхние балки I, J. Разметьте и сделайте закругленные вырезы (или скосы) на обоих концах минных балок и на одном конце коротких.

2. Верхняя крестовина каркаса собирается почти так же, как нижняя, только вместо крепления проставок между короткими балками J временно вставьте обрезки толщиной 38 мм. Выровняйте эту сборку посередине длинной балки I и через сквозные отверстия вверните шурупы в горцы коротких балок (рис. 2). Таким же способом соберите вторую половинку крестовины. Возьмите изготовленную ранее длинную проставку G или две 152-миллиметровых, прикрепите к одной из сборок I/J, а затем скрепите шурупами обе части крестовины.

3. Краткий совет! Обеспечьте надежную поддержку. Перед продолжением работы измерьте и выпилите из обрезков временные опоры, удерживающие верхнюю крестовину вровень с верхом стоек (фото I). Вместе с помощником установите верхнюю крестовину G/I/J на стойки Н и выровняйте с помощью временных опор. Наклоняя каждую стойку, добейтесь одинаковых расстояний от ее кромки до торцов балок I, J. Зафиксируйте положение верхней крестовины струбцинами и вверните один шуруп в каждую стойку.

2015-07-26_12-42-30

Выровняв верхнюю крестовину временными подставками, установите одинаковые расстояния от стоек Н до концов балок I, J.

2015-07-26_12-42-39

Выпиливайте вырезы в длинных и коротких верхних балках I, J так, чтобы их край совпадал с краем выреза стойки Н.

4. Разметьте и сделайте в верхних балках I, J рядом со стойками Н вырезы (фото J, рис. 2а).

5. Теперь выпилите длинные царги К указанных размеров и короткие L длиной около 960 мм (рис. 2). Отметьте на одной из кромок каждой царги середину. Скрепите царги вместе струбцинами, выровняв кромки и совместив метки. Разметьте и выпилите вырез, подгоняя его к верхней крестовине G/I/J. Затем сделайте на концах длинных царг закругленные вырезы (или скосы).

6. Приклейте длинные царги К на место и дополнительно закрепите шурупами (фото К). Выровняйте вырезы коротких царг L над деталями верхней крестовины. Отметьте окончательную длину коротких царг (фото L), опилите их, приклейте на место в вырезы коротких балок J и закрепите шурупами. Затем вверните шурупы через длинные царги в торцы коротких царг (рис. 2).

2015-07-26_12-44-30

Нанесите строительный клей в вырезы верхних балок I, J, прежде чем прикрепить верхние царги К, L шурупами к стойкам Н.

2015-07-26_12-45-09

Выровняйте вырезы коротких царг L над короткими балками J. Поставьте метки на обоих концах и опилите царги до окончательной длины.

7. Просверлите сквозные 10-миллиметровые отверстия через нижние и верхние балки каркаса D, Е, I, J и закрепите болтами стойки Н (рис. 2).

Соберите крышку

1. Вместе с помощником поставьте собранный каркас стола D-L на четыре каркаса скамеек А/В/С. Вырезы нижних балок D, Е должны входить в вырезы царг А (рис. 3). Выпилите по указанным размерам доски сидений М и разметьте на них дуги с помощью гибкого лекала (рис. 4). Затем разметьте закругления на углах, как описано в «Совете мастера» внизу. Выпилите детали по контуру, отфрезеруйте скругления вдоль криволинейных кромок и торцов сверху и снизу (не делайте скругления на прямых кромках), а затем отшлифуйте наждачной бумагой № 150.

Схема стола

Совет мастера

Шаблоны повсюду. Чтобы быстро разметить закругления на углах досок сиденья, лучше воспользоваться не циркулем, а шаблоном. С этой задачей отлично справится 5-дюймовый абразивный диск от эксцентриковой шлифмашины. Сначала разметьте контуры детали, затем выровняйте диск так, чтобы он касался обеих линий, и обведите его карандашом.

2015-07-26_12-48-53

Приклейте доски сиденья М к поперечным брускам С и нижним балкам D, Е, используя строительный клей, и вверните 65-миллиметровые шурупы.

2. Выровняйте внутреннюю доску сиденья М посередине скамейки А/В/С так, чтобы ее прямая кромка проходила через центр поперечных брусков С. Прикрепите доски сиденья шурупами к поперечным брускам и нижним балкам D, Е (фото М). Затем добавьте внешние доски, установив их вплотную к внутренним.

3. Выпилите доски крышки N. Выровняйте одну из них посередине ширины и длины пары верхних балок I и прикрепите шурупами (рис. 4).

Примечание. Если над столом будет установлен зонт, разметьте и просверлите отверстие для него перед монтажом центральной доски.

Остальные доски крышки расположите по обе стороны центральной доски и закрепите.

2015-07-26_12-50-21

4. Разметьте дуги на краях крышки и опилите по контуру (рис. 4 и 4а). Отфрезеруйте скругления радиусом 10 мм по всему периметру крышки с верхней стороны (рис. 3). На нижней стороне скруглите острые ребра и углы наждачной бумагой.

5. Отшлифуйте все детали наждачной бумагой № 150 и нанесите отделочное покрытие. Когда покрытие высохнет, пригласите друзей, охладите напитки, приготовьте мангал, и пусть летние вечеринки будут веселыми.

2015-07-26_12-52-13
