Стол для телевизора, кофейный столик и маленький столик

Непросто найти в продаже готовую мебель, сочетающуюся с большим плоским экраном современного телевизора. Этот невысокий дубовый стол-подставка как нельзя лучше подойдет к вашему новому телевизору, который будет расположен на удобной для просмотра высоте. В боковых отсеках поместятся DVD-плейер и другая аппаратура, а сам стол будет выглядеть роскошно. Кофейный и малый столики в том же стиле дополнят комплект мебели для вашей гостиной.

 Комплект из трех столов

  • Габаритные размеры (ширина ж глубина х высота): стол-подставка для телевизора — 1581 х572х578 мм, кофейный столик — 1054x572x495 мм, малый столик — 533x572x597 мм.
  • Необходимые материалы: древесина дуба и фанера, облицованная дубовым шпоном.
  • Купите готовые ножки или выточите их сами, используя профильный шаблон.

ОСВОЕНИЕ МАСТЕРСТВА

  • Научитесь склеивать из досок щиты и украшать их наконечниками.
  • Испытайте простой и аккуратный способ изготовления шиповых соединений.

Примечание. В инструкциях описан процесс изготовления стола-подставки для телевизора. Все столы имеют одинаковую конструкцию, а все различия указаны отдельно. Размеры деталей для каждого стола приведены на соответствующих рисунках и в списках материалов.

Стол для телевизора, кофейный столик и маленький столик

Начните с боковин

1. Убедитесь, что все четыре ножки А имеют одинаковую длину (рис. 1). Осмотрите каждую из них и определите ее положение, чтобы пара смежных граней с наиболее привлекательным рисунком в готовом проекте была обращена вперед и наружу. Пометьте верхние торцы ножек соответствующими литерами (например, ЛП — левая передняя, ПЗ — правая задняя и т. п.). Разметьте на ножках гнезда (рис. 1).

2015-07-13_8-15-07

2. С помощью долбежного или сверлильного станка сделайте гнезда в ножках. Настройте упор так, чтобы ось сверла располагалась точно по центру ножки, и выберите гнезда глубиной 29 мм (прочтите «Совет мастера» внизу).




Совет мастера

Начинайте выборку гнезд с концов

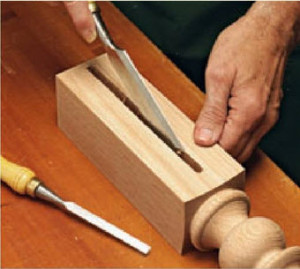

Если вы используете долбежный или сверлильный станок, сначала сделайте отверстия на концах гнезда. Затем сверлите между ними отверстия с равными интервалами (фото внизу слева). Если сверление крайних отверстий отложить напоследок, сверло может отклониться в предыдущее отверстие, и края гнезда будут неровными. Для выравнивания стенок сформированного на сверлильном станке гнезда используйте стамеску шириной 20-25 мм (фото внизу справа). Уголки на концах гнезда подрежьте б-миллиметровой стамеской.

2015-07-13_9-00-07 2015-07-13_8-59-55

3. Выпилите царги В и проножки С по указанным в «Списке материалов» размерам.

2015-07-13_8-15-26

4. Для формирования шипов на царгах и проножках (рис. 1а) установите в пильный станок наборный пазовый диск толщиной 19 мм и отрегулируйте его вылет до высоты 5 мм. Расположите продольный (параллельный) упор станка на расстоянии 25 мм от внешнего края диска и закрепите на поперечном (угловом) упоре деревянную накладку. Для точной настройки сделайте несколько пробных шипов на обрезках. Затем выпилите шипы на царгах В и проножках С (фото А).

5. Сформируйте плечики шипов, оставив продольный упор в том же положении, но приподняв диск до высоты 10 мм. Обрабатывайте царги В и проножки С, ставя их на кромку, чтобы опилить плечики (фото В).

2015-07-13_9-07-00

Делая первый проход при формировании шипов на царгах В, прижмите торец детали к продольному упору. Отодвиньте деталь от упора перед вторым проходом.

2015-07-13_9-07-13

Так же, как и при формировании щечек, выпиливайте плечики шипов за два прохода. Высокая накладка поперечного упора обеспечит поддержку детали.

6. Выпилите на внутренней стороне каждой проножки С шпунт, ширина которого соответствует толщине фанеры (рис. 1).

7. Используя фрезерный стол, отфрезеруйте на обоих краях каждой проножки С и нижнем крае царг В с внешней стороны валик шириной 6 мм (рис. 2). Окончательно отшлифуйте все детали.

2015-07-13_9-09-55

8. Расположите ножки А, царгу В и проножку С на верстаке для сборки боковины (рис. 1) и убедитесь, что ножки правильно ориентированы. Нанесите клей в гнезда и поочередно соберите обе боковины (фото С).

2015-07-13_9-11-13

Выровняйте царгу с верхними торцами ножек и проверьте аккуратность сборки линейкой-правилом. Зафиксируйте собранную боковину струбцинами и оставьте на час для просушки.

Изготовьте нижнюю полку

1. Выпилите опорные рейки D для нижней полки, просверлите и раз- зенкуйте монтажные отверстия (рис. 1). (Для шурупов диаметром 4,5 мм диаметры монтажных и направляющих отверстий 4 и 2,8 мм соответственно.) Приклейте несущие рейки к проножкам С, зафиксируйте струбцинами, а затем, просверлив направляющие отверстия, вверните шурупы.

2. Выпилите полку Е и кромочные накладки F.

3.  Отфрезеруйте валик шириной 6 мм вдоль верхнего и нижнего краев кромочных накладок F (рис. 2).

4. Выровняйте кромочные накладки F вдоль переднего и заднего краев полки Е, расположив их точно посередине, приклейте и зафиксируйте струбцинами. Отшлифуйте их верхние грани вровень с полкой, когда клей полностью высохнет.

Займитесь корпусными деталями

1. Из 19-миллиметровой фанеры, облицованной дубовым шпоном, выпилите верхнюю и нижнюю панели G и одну заготовку размером 438×762 мм для боковых стенок и перегородок Н. Подготовьте кромочные накладки I для длинного края трех фанерных кусков.

2. Вдоль нижнего края одной накладки, предназначенной для нижней панели, отфрезеруйте с внешней стороны валик шириной 6 мм. Приклейте накладки к переднему краю каждого куска фанеры вровень с верхней стороной.

3. Когда клей высохнет, выпилите из короткой заготовки боковые стенки и перегородки Н.

4. На верхней панели G/I разметьте 12 монтажных отверстий для боковых стенок и перегородок H/I (рис. 2). Сложите вместе верхнюю и нижнюю панели G/I и просверлите отверстия сразу в обеих деталях. Затем раззенкуйте монтажные отверстия с внешней стороны каждой детали. (Нижнюю сторону нижней панели можно определить по валику на кромочной накладке.)

5. Разметьте у заднего края верхней панели G/I четыре прорези для шурупов крепления крышки К (рис. 3). Просверлите перекрывающиеся отверстия диаметром 5 мм (фото D), затем выровняйте края прорезей стамеской и с помощью напильника или наждачной бумаги сделайте их гладкими.

2015-07-13_9-12-40

Просверлите по разметке 5-миллиметровые отверстия на концах прорези, а затем еще одно между ними. Выровняйте края прорези стамеской.

2015-07-13_9-12-18

Примечание. Для малого столика сделайте углубления-цековки 38*6 мм на нижней стороне крышки, расположив их точно над прорезями.

6. Просверлите у переднего края верхней панели G/I четыре монтажных отверстия для шурупов крепления крышки К и раззенкуйте их снизу (рис. 3).

Сборка основания стола

1. Приклейте боковые стенки H/I к верхней панели G/I и зафиксируйте струбцинами. Просверлите направляющие отверстия в боковых стенках и вверните шурупы.

2015-07-13_9-16-18

Подложите под верхнюю панель с боковыми стенками бруски, чтобы прикрепить перегородки.Ввернув шурупы, удалите проставку.

2. Для точного позиционирования перегородок H/I выпилите проставку размером 229*406 мм (мы сделали ее из 6-миллиметрового оргалита). Зафиксируйте проставку струбцинами, выровняв ее по центру верхней панели G/I, и приставляя к ней вплотную перегородки, приклейте их на место, фиксируя струбцинами (фото Е). Просверлите в перегородках направляющие отверстия и вверните шурупы. Удалите проставку.

3. Временно прикрепите с помощью шурупов нижнюю панель G/I, не приклеивая, так как в дальнейшем ее опять придется снять для установки крышки К.

4. Приклейте полку E/F к опорной рейке D одной из боковин A/B/C/D и зафиксируйте струбцинами (рис. 2).

2015-07-13_9-17-31

Подложите под корпус 19-миллиметровые проставки, чтобы ножки А выступали на одинаковое расстояние. Выровняйте ножки вровень с верхней панелью G/I.

Просверлив направляющие отверстия, вверните в них шурупы. Затем добавьте вторую боковину.

5. Поставьте собранный корпус G/H/I задней стороной вниз на подкладки толщиной 19 мм и надвиньте боковины A/B/C/D, соединенные с полкой E/F. Пометьте соприкасающиеся места корпуса и боковых стенок, затем снимите боковины с полкой и нанесите клей на боковые стенки корпуса. Приклейте их к корпусу, зафиксировав струбцинами (фото F).

Переходим к крышке

Примечание. Если хотите сделать крышку более привлекательной, прочтите статью «Наконечник: отличное решение для деревянных щитов», в которой процесс изготовления описывается более подробно.

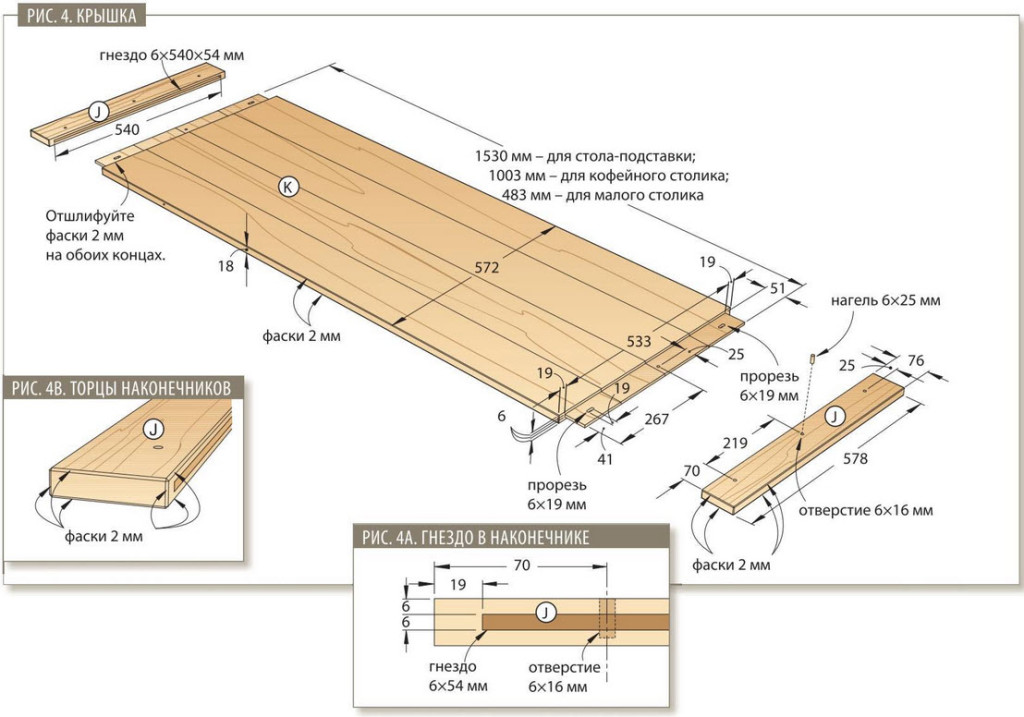

1. Выпилите наконечники J и выберите длинное гнездо в одной из кромок обеих деталей (рис. 4 и 4а).

2. Склейте из досок щитовую заготовку для крышки К. Затем опилите готовый щит до указанных размеров (рис. 4).

3. Сформируйте вдоль торцов щита К гребни (рис. 4), как описано в статье «Наконечник: отличное решение для деревянных щитов».

2015-07-13_9-22-32

4. Отфрезеруйте фаски шириной 1,5- 2,0 мм вдоль всех ребер наконечников) (рис. 4b). Затем отфрезеруйте фаски на кромках щита К, а такие же фаски вдоль торцов сделайте с помощью шлифовальной колодки.

5. Установите на место наконечники. Вставьте в отверстия нагели 6×25 мм, смазав клеем только их верхнюю часть. Срежьте выступающую часть нагелей и окончательно отшлифуйте крышку.

Изготовьте выдвижной ящик

Примечание. Выдвижные ящики для кофейного и малого столиков отличаются от ящика стола-подставки. См. рис. 5c и соответствующие списки материалов и деталей в конце статьи.

2015-07-13_9-26-12

За один проход фрезой, которая обычно применяется для выборки углублений в лотках и подносах, формируется профиль на краях передней стенки ящика. Чтобы не было сколов, сначала сделайте профиль вдоль торцов.

1. Выпилите переднюю L, боковые М, заднюю О стенки и дно N для выдвижного ящика. (Сделайте две детали L вместо детали О при изготовлении ящиков для кофейного и малого столиков.)

2. Вставьте в цангу фрезера, закрепленного в столе, фрезу, применяемую для изготовления лотков и подносов. Отфрезеруйте по периметру передней стенки L ступенчатый профиль (рис. 5а, фото G).

Примечание. Отфрезеруйте профиль на обеих деталях L, если делаете ящики для кофейного и малого столиков.

3. Разметьте на передней стенке L отверстия для крепления ручки и просверлите их (рис. 5 и 5с).

2015-07-13_9-24-42

4. Установите в пильный станок наборный пазовый диск толщиной 6 мм и выполните три операции для изготовления соединений передней L и боковых М стенок выдвижного ящика (рис. 5b). Затем, используя пазовый диск толщиной 12 мм, сделайте в обеих боковых стенках паз для задней стенки О (рис. 5а). Примечание. Изготавливая ящики для кофейного и малого столиков (рис. 5c), обработайте обе стенки L (шаг 1 и 2), а затем сделайте пазы у обоих концов боковых стенок М (шаг 3).

2015-07-13_9-25-02

5. Склейте переднюю, заднюю и боковые стенки выдвижного ящика, зафиксировав склейку струбцинами. Вставьте на место дно, но не приклеивайте его, а прикрепите к задней стенке небольшим отделочным гвоздем-шпилькой. Окончательно отшлифуйте собранный ящик.

Примечание. Устанавливайте дно между стенками при сборке выдвижного ящика для кофейного и малого столиков, не используя клей.

Добавьте заднюю стенку корпуса

1. Выпилите заднюю стенку Р. Разметьте положение монтажных отверстий для шурупов, вентиляционного отверстия в середине и вырезов для проводов (рис. 6).

2015-07-13_9-30-20

2. Просверлите и раззенкуйте 14 монтажных отверстий. В середине стенки сверлом Форстнера или кольцевой пилой-коронкой сделайте отверстие диаметром 38 мм, подложив обрезок доски, чтобы предотвратить сколы. Для изготовления вырезов просверлите отверстия диаметром 38 мм в указанных местах, а затем сделайте пропилы, используя электролобзик, ленточную пилу или мелкозубую ножовку.

3. Прижмите заднюю стенку Р к корпусу и через монтажные отверстия просверлите направляющие отверстия. Прикрепите деталь на место шурупами, не приклеивая ее.

Отделка и сборка

1. Снимите ручку выдвижного ящика, крышку К, заднюю стенку Р и нижнюю панель G/I. Дополнительно отшлифуйте все места, которые в этом нуждаются.

2. Тонируйте древесину морилкой или сразу нанесите бесцветное покрытие. (Мы выбрали морилку Varathane по. 254 red chestnut, а затем покрыли все поверхности тремя слоями полуматового полиуретанового лака на водной основе с промежуточной шлифовкой абразивом зернистостью 220 единиц.)

2015-07-13_9-28-20

Сначала прикрепите передний край крышки шурупами с потайной головкой. Надев шайбы на шурупы с полукруглой головкой, вверните их в середину прорезей у заднего края.

3. Положите перевернутую крышку К на верстак, подстелив мягкую ткань или старое одеяло, и установите сверху столик, также перевернув его. Прикрепите крышку (фото Н).

4. Снова прикрепите к корпусу нижнюю панель G/I. Наклейте полоски пластиковой антифрикционной ленты («nylo-tape») (рис. 3), чтобы ящик выдвигался более плавно. Примечание. В кофейном и малом столиках установите шариковую защелку для выдвижного ящика, прежде нем прикрепить нижнюю панель (рис. 7). Ответная пластина защелки располагается на нижнем крае передней стенки ящика.

Прикрепите к выдвижному ящику ручку. Поставьте стол на ножки и вдвиньте ящик в проем.

2015-07-13_9-31-542015-07-13_9-33-23 2015-07-13_9-33-48

Как изготовить кофейный столик — схемы

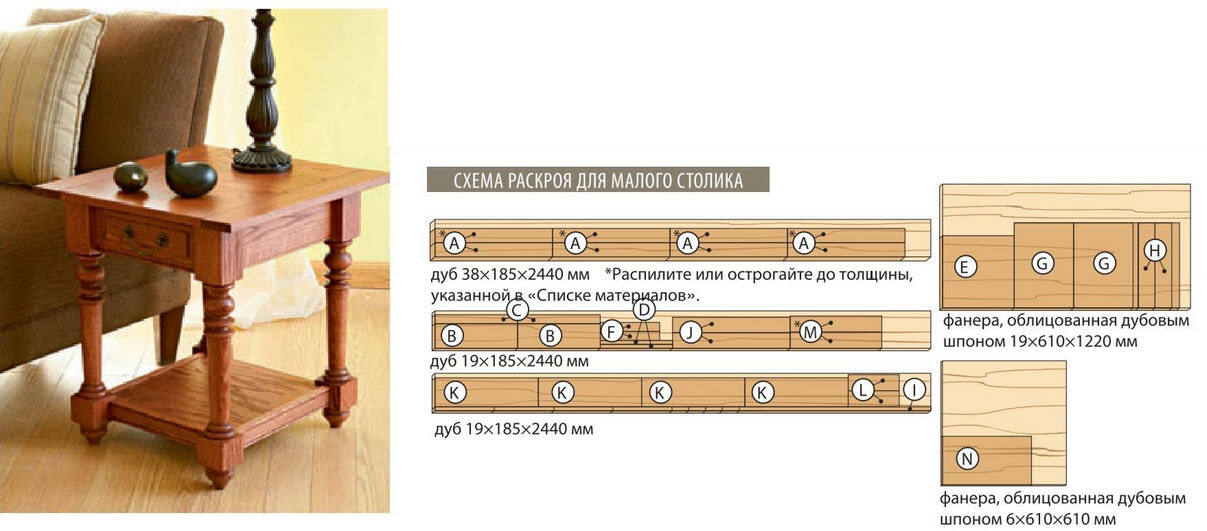

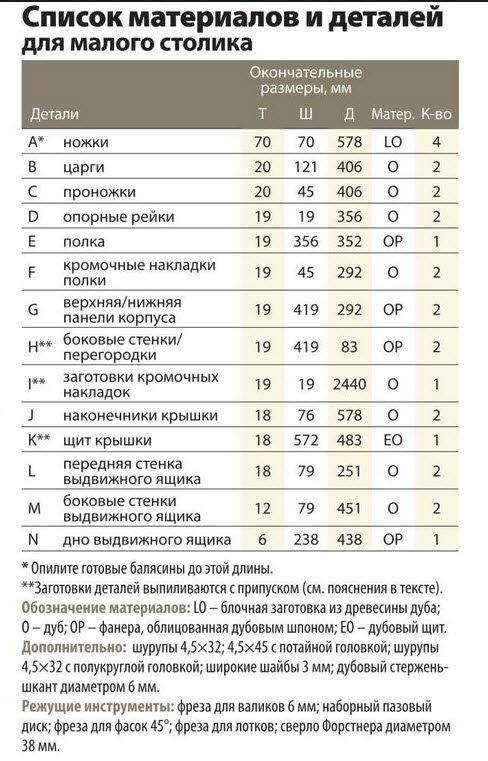

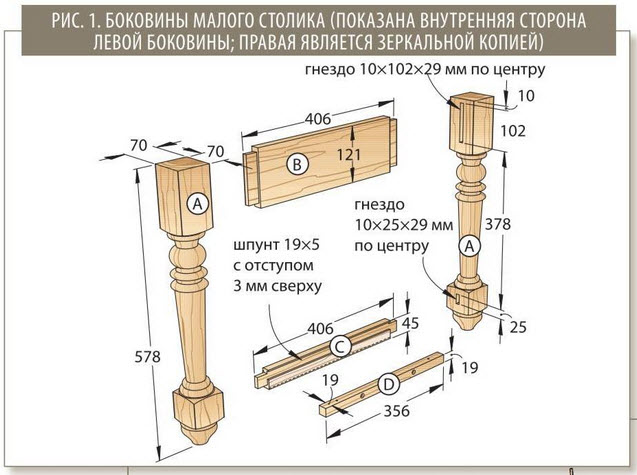

2015-07-13_9-48-122015-07-13_9-49-372015-07-13_9-49-532015-07-13_9-50-16 2015-07-13_9-50-30Как изготовить малый столик — схемы

2015-07-13_9-55-05 2015-07-13_9-55-47 2015-07-13_9-55-58 2015-07-13_9-56-29 2015-07-13_9-57-00
