Стол с керамической вставкой

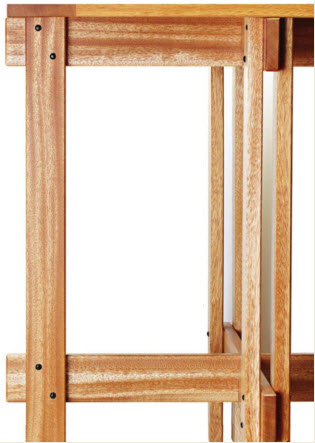

Вариант из махагони

Этот же столик может выглядеть как изделие из знаменитой мастерской Greene & Greene, если вместо дуба взять махагони и слегка изменить некоторые детали. Вот что можно сделать. Прежде всего, сделайте царги и проножки В длиной 622 мм, чтобы они выступали за края крышки, напоминая сквозные шипы, характерные для мебели в стиле Arts & Crafts.

Затем попробуйте имитировать выпуклые пробки-заглушки из эбенового дерева, типичные для изделий Greene & Greene. Для этого подготовьте 32 отрезка 8-миллиметрового стержня-шканта длиной 32 мм. Аккуратно закруглив один конец каждого из них наждачной бумагой, окрасьте его черной морилкой или несмываемым маркером. Когда морилка высохнет, нанесите слой бесцветного лака, чтобы она не проникла в окружающую древесину. Дайте покрытию высохнуть. Нанесите клей в отверстия для нагелей. Затем, защитив окрашенный торец тканью или кожей, вбейте в каждое отверстие два нагеля (по одному с каждой стороны) так, чтобы закругленные концы слегка выступали.

2015-07-26_11-52-37

Начните с основания

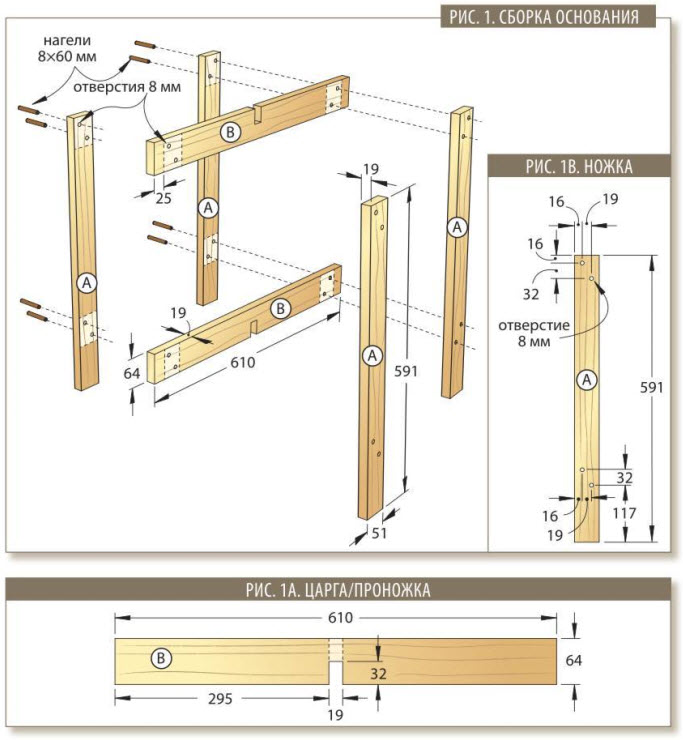

1. Из 19-миллиметровых досок выпилите ножки, царги и проножки А, В указанных размеров (рис. 1). Разметьте на царгах и проножках вырезы для соединений вполдерева (рис. 1а). Закрепите на поперечном (угловом) упоре пильного станка деревянную накладку, поднимите пильный диск на высоту 32 мм и выпилите вырезы в деталях (фото А).

2015-07-26_11-57-18

Краткий совет! Соединения вполдерева получатся плотными, если сначала сделать вырезы слегка зауженными, а затем аккуратно подогнать их к смежной детали. Так вы избежите зазоров в соединениях из-за небольших отклонений но толщине деталей.

2015-07-26_11-54-07

Закрепите стопор, чтобы сделать пропил у одного края выреза в каждой царге и проножке В. Разверните заготовку, чтобы сделать второй пропил, а затем за несколько проходов удалите лишний материал в середине.




2015-07-26_11-54-18

С помощью угольника и упора, закрепленного на краю верстака, выровняйте ножки А. Проставка из обрезка доски поможет правильно расположить проножку В.

2. Разметьте центры отверстий на четырех ножках А (рис. 1b). Взяв две ножки с разметкой и две без разметки, расположите их и выровняйте для сборки с царгой и проножкой A/В (фото В). Царга и проножка должны выступать за ножки на 25 мм. 11росверлите по разметке отверстия диаметром 2,8 мм (рис. 1), а 8-миллиметровые отверстия будут сделаны позже. Склейте ножки с царгой и проножкой, временно скрепив детали шурупами 4,2×50. Разложите на сборочном столе или верстаке остальные ножки, добавив проножку и царгу. Убедитесь в правильном расположении вырезов вполдерева для совпадения с деталями первой сборки. Просверлите отверстия, склейте проножку с ножками, а царгу В временно отложите в сторону. Вверните шурупы и дайте клею высохнуть.

3. Подготовьте 16 отрезков 8-милли- метрового деревянного стержня-шканта длиной по 60 мм для нагелей. Выверните один шуруп и через оставленное им отверстие просверлите соединение насквозь 8-милли- метровым сверлом, не забыв подложить снизу деревянную подкладку, чтобы избежать сколов. Не сдвигая сборку, нанесите на стенки отверстия клей и вбейте нагель (фото С).

С помощью угольника и упора, закрепленного на краю верстака, выровняйте ножки А. Проставка из обрезка доски поможет правильно расположить проножку В.

С помощью угольника и упора, закрепленного на краю верстака, выровняйте ножки А. Проставка из обрезка доски поможет правильно расположить проножку В.

Краткий совет! Для рассверливания применяйте обычное спиральное сверло. Его кончик в форме конуса будет центрирован точно по оси отверстия от шурупа, и сверло не уйдет в сторону.

2015-07-26_11-59-09

Слегка раздвиньте ножки А, опуская на место царгу В, чтобы не испачкать клеем видимые поверхности.

4. Нанесите клей в вырезы проножек В на обеих сборках А/В и соедините обе части основания, сжав струбцинами перекрестье проножек. Возьмите оставшуюся царгу, нанесите клей на места ее контакта с ножками и в вырез, а затем аккуратно вставьте на место (фото D). Зафиксируйте склейку струбцинами и оставьте до полного высыхания клея.

5. Выверните шурупы, просверлите отверстия и вставьте нагели. Когда клей высохнет, выровняйте нагели заподлицо с поверхностями ножек, пользуясь мелкозубой ножовкой, и отшлифуйте, чтобы удалить следы пиления.

Краткий совет! Чтобы зубья пилы не оставили царапин на древесине, наклейте вокруг выступающих концов нагелей малярный скотч.

Добавьте крышку

2015-07-26_12-00-23

Размеры плиток могут быть разными, поэтому расположите детали окантовки С вокруг краев плитки, чтобы отметить точную длину каждой из них.

1. Из 19-миллиметровых досок выпилите четыре детали окантовки С указанной ширины с припуском около 25 мм по длине (рис. 2). Керамическая плитка размерами 457×457 мм поможет определить окончательную длину каждой детали (фото Е). Теперь по сделанным меткам можно отпилить лишнее.

2. Просверлите косые отверстия- карманы на одном конце каждой детали С с нижней стороны. Примечание. Сверлите отверстия параллельно кромкам (рис. 2). Чтобы шурупы прочно удерживались в смежной детали, их нужно ввернуть поперек волокон древесины.

Теперь соедините детали окантовки шурупами, чтобы получилась рама (фото F).

3. Положите раму С на собранное основание A/В и выровняйте точно по центру. Просверлите отверстия и закрепите раму шурупами 4,2×50 (фото G). Вставьте на место керамическую плитку и измерьте, насколько плитка утоплена в проем рамы С (фото Н). Из обрезков 19-миллиметровой доски выпилите две короткие и одну длинную рейки-проставки требуемой толщины (фото I).

2015-07-26_12-01-58

Собирая раму крышки С, вставьте на место керамическую плитку, чтобы обеспечить прямоугольность и исключить смещение деталей при вворачивании шурупов.

2015-07-26_12-02-11

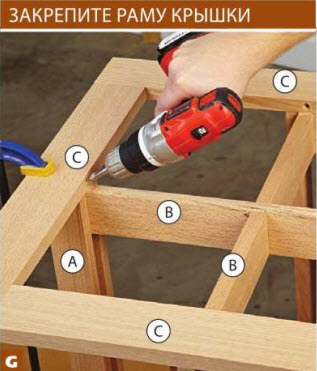

Просверлите под углом и раззенкуйте отверстия через кромки рамы С в царги В, чтобы ввернуть шурупы.

2015-07-26_12-03-08

Измерьте расстояние от верха рамы С до керамической плитки, поставив колодку комбинированного угольника на раму.

2015-07-26_12-03-19

Чтобы при отпиливании реек-проставок D, Е не подвергаться опасности, пользуйтесь длинным и высоким толкателем с пяткой-упором. Он предотвратит отдачу, а ваши пальцы не будут находиться вблизи зубьев пильного диска.

4. Приклейте проставки D, Е к царгам В (рис. 2), дайте клею высохнуть, дополнительно отшлифуйте каркас и нанесите бесцветное покрытие (мы использовали самодельную политуру для нанесения тампоном). Когда покрытие окончательно высохнет, нанесите тонкий валик силиконового клея-герметика на проставки и прижмите сверху керамическую плитку.
2015-07-26_12-09-42
2015-07-26_12-21-12

Совет мастера

Самодельная пластина для шкантов и нагелей

Даже если вам повезет купить готовые дубовые стержни для нагелей, они могут не подойти к сделанным вами отверстиям, так как наверняка хранились не в идеальных условиях. Усыхая, древесина по-разному изменяет свои размеры в зависимости от расположения годичных колец, и часто покупные стержни имеют не круглое, а овальное сечение.

Решение проблемы: пластина с отверстиями, которая поможет вам самостоятельно делать шканты и нагели из материалов, используемых в вашем проекте. Можно купить фабричную пластину или быстро изготовить ее из небольшого куска обычной конструкционной стали с помощью ступенчатого сверла. Как это делается, показано на фото ниже.

2015-07-26_12-13-52

От обрезка материала, из которого делается ваш проект, откалывайте вдоль волокон небольшие лучины. Рубанком, напильником или наждачной бумагой удалите неровности и скруглите примерно до диаметра 10 мм.

2015-07-26_12-14-02

Совместив отверстие пластины с отверстием для упоров в верстаке, сначала прогоните заготовку через 10-миллиметровое, а затем через 9- и 8-миллиметровые отверстия.

2015-07-26_12-14-13

Каждый диаметр на ступенчатом сверле обозначен гравированными цифрами, и вы легко выберете требуемый.

2015-07-26_12-13-37

Закрепите струбцинами на верстаке стальную пластину с подкладкой из обрезка доски и просверлите отверстия диаметром 10; 9 и 8 мм.

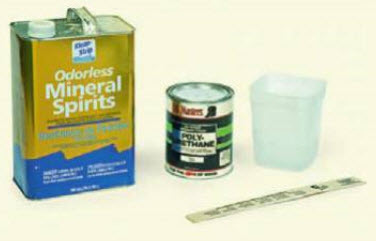

Простой рецепт состава для бесцветного покрытия

2015-07-26_12-19-31

В процессе сборки детали этого проекта подвергаются ударам, поэтому мы не советуем заниматься их отделкой заранее. Но в собранном столике много внутренних углов и труднодоступных мест, где нанесение покрытий становится проблемой. Поэтому мы выбрали один из наших любимых способов отделки(надеемся, он вскоре станет и вашим) — втирание лаковой политуры. Чтобы ее приготовить, возьмите банку полиуретана на масляной основе и тщательно перемешайте содержимое. Затем смешайте в отдельной емкости с плотно закрывающейся крышкой равные части полиуретана и уайт-спирита.

Окуните в смесь чистую ткань, отожмите излишки и просто протирайте ею поверхности изделия. Заканчивая нанесение, работайте вдоль волокон, чтобы избежать потеков. Не пытайтесь сразу получить заметный слой покрытия за одно нанесение, а просто увлажните древесину.

Лаковая политура в нормальных условиях растекается и сохнет быстро, поэтому тонкая пленка обычно не имеет дефектов. Нанесите три слоя с промежуточной сушкой не менее двух часов. На следующий день отшлифуйте поверхности наждачной бумагой N2 320, прежде чем еще дважды нанести три слоя политуры. Как обычно при работе с масляными составами, расправьте промасленные тряпки, чтобы высушить их перед тем, как выбросить.
