Столик для дивана своими руками

Начните с изготовления рам

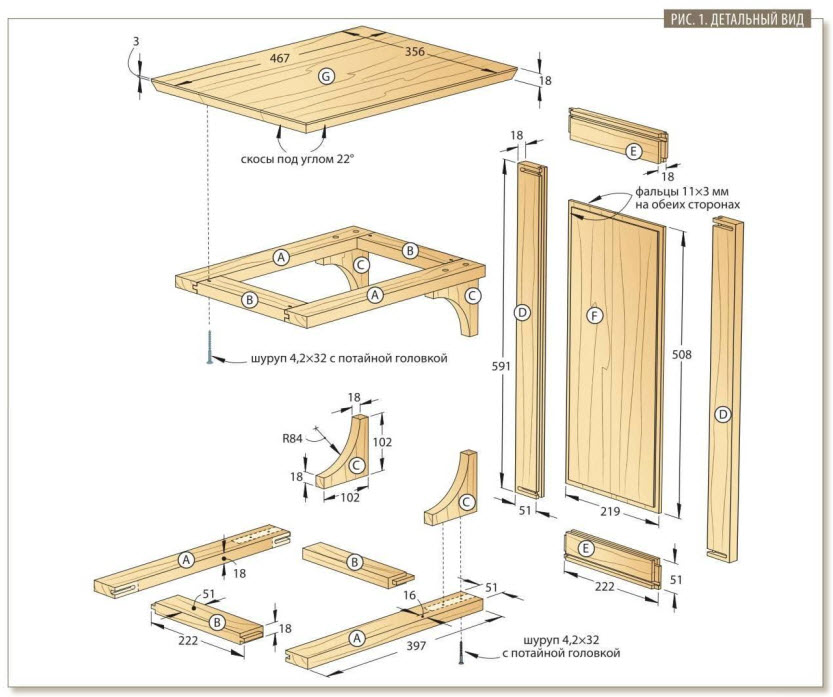

1. Выпилите продольные и поперечные бруски А, В указанных размеров (рис. 1), а также пару обрезков такой же толщины для настройки фрезерного стола. Установите в фрезерный стол 6-миллиметровую спиральную или прямую фрезу и, регулируя положение упора, выровняйте фрезу по центру кромки обрезка. Закрепите на упоре стопор на расстоянии 38 мм от фрезы и выберите шпунт на одном из обрезков, чтобы проверить настройки (фото А). Затем отфрезеруйте гнезда на одной кромке продольных брусков А (рис. 2).

2016-01-23_16-00-53

2. Проверив настройки на обрезках, сформируйте шипы на концах поперечных брусков R 10-миллиметровой фальцевой фрезой (фото В, «Совет мастера»). Установив вылет фрезы, равным 6 мм, сделайте первый проход, затем переверните деталь и сделайте второй проход, чтобы остался шип толщиной 6 мм. Ленточной пилой сделайте 10-миллиметровый вырез у нижней кромки каждого шипа, формируя плечико (рис. 2).

2016-01-23_16-00-42

Закрепите стопор на упоре фрезерного стола, чтобы все гнезда имели одинаковую длину. Настройте вылет фрезы и положение упора, а затем отфрезеруйте гнездо в пробном обрезке.

2016-01-23_16-00-33

Чтобы удерживать под прямым углом при подаче узкие заготовки, такие как брусок В, и избежать появления сколов на выходе фрезы, направляйте их с помощью подпорного бруска-толкателя, сделанного из обрезка.

Совет мастера. Фальцевая фреза побеждает пильные диски по чистоте обработки

2016-01-23_16-03-33Можно выпилить все шипы на деталях этого проекта с помощью стандартного или пазового диска на пильном станке, но фальцевая фреза оставляет более чистую поверхность. Вы можете легко изменять длину шипа, просто меняя подшипники. Большой подшипник используется для коротких шипов, а для длинных шипов нужен подшипник небольшого диаметра. Маленький винт с углублением под шестигранный ключ удерживает подшипник на месте.




3. Склейте две рамы A/В. Когда клей высохнет, отфрезеруйте два 10-миллиметровых фальца вдоль одного из торцов каждой рамы (фото С, рис. 2) для формирования гребня. Ленточной пилой выпилите 10-миллиметровые плечики у обоих концов гребня.

2016-01-23_16-04-22

Для формирования гребня вдоль короткой стороны обеих рам A/В применяйте такую же технику, как при изготовлении шипов на концах брусков В.

2016-01-23_16-04-40

4. Из 18-миллиметровой доски выпилите четыре заготовки размерами 102×102 мм для косынок С. Поставив острие циркуля на угол заготовки, проведите дугу радиусом 83 мм (рис. 1). Таким же способом разметьте три оставшиеся заготовки. Выпилите детали ленточной пилой, оставляя небольшой припуск снаружи, а затем отшлифуйте до линий разметки.

5. Расположите косынки так, чтобы их кромки с торцевыми волокнами прилегали к продольным брускам А. Затем приклейте косынки к рамам A/В, выровняв с плечиками гребней, и дополнительно закрепите шурупами.

Теперь сделайте стенку

2016-01-23_16-06-141. Из 12-миллиметровых досок-делянок склейте щит для филенки F. Выпилите стойки D и перекладины Е, а также придайте филенке окончательные размеры (рис. 1). Отфрезеруйте шипы на перекладинах (рис. 3). Измените вылет фрезы и положение упора, чтобы сделать фальцы на обеих сторонах филенки (рис. 1).

Краткий совет! Если планируете тонировать столик морилкой, окончательно отшлифуйте филенку F и нанесите морилку. Лайте ей высохнуть полностью, прежде чем приступать к сборке.

2. Снова установите в фрезерный стол 6-миллиметровую спиральную или прямую фрезу и отфрезеруйте шпунты по центру внутренних кромок стоек D и перекладин Е (рис. 3).

3. Нанесите клей на шипы перекладин Е и соберите стенку D/E/F. Не приклеивайте филенку, которая должна свободно вставляться в шпунты рамы.

4. Когда клей высохнет, отфрезеруйте шпунты, не до ходящие до углов стенки (фото D, рис. 3).

2016-01-23_16-05-32

Закрепите на упоре фрезерного стола стопоры на расстоянии 288 мм от фрезы. Начните проход, уперев стенку в один стопор, и доведите ее до второго.

Сборка и отделка

1. Смазав клеем гребень рамы A/В и кромки косынок С, приклейте их к собранной стенке D/E/F и зафиксируйте струбцинами (фото Е). Затем добавьте вторую раму.

2016-01-23_16-06-58

Для прочной склейки частей столика фиксируйте рамы А/В/С струбцинами в нескольких местах.

2. Для крышки G склейте щитовую заготовку (рис. 1). С помощью пильного станка сделайте скосы под углом 22° со всех четырех сторон, оставляя нетронутой верхнюю часть кромок шириной 3 мм. Отшлифуйте крышку, чтобы удалить следы пильного диска, просверлите отверстия в верхней раме A/В и закрепите крышку шурупами (фото F).

2016-01-23_16-07-07

Крышка будет менять свои размеры при колебаниях влажности, и шурупам нужна возможность смещаться. Поэтому, делая направляющие отверстия, покачивайте сверло из стороны в сторону.

3. Окончательно отшлифуйте столик наждачной бумагой № 220 и нанесите любое отделочное покрытие. Мы три раза покрыли древесину полуматовым полиуретановым лаком на волной основе.

Столик для дивана своими руками

2016-01-23_16-08-58
