Усилитель звука для телефона

Примечание. Этот усилитель разработан для iPhone5 без чехла. Прежде чем выпилить детали, измерьте толщину и ширину вашего устройства и добавьте 3 мм к этим размерам, чтобы вставлять и вынимать его свободно. Измените, если необходимо, толщину среднего слоя В и расположение выреза для встроенного динамика.

Склейка основания

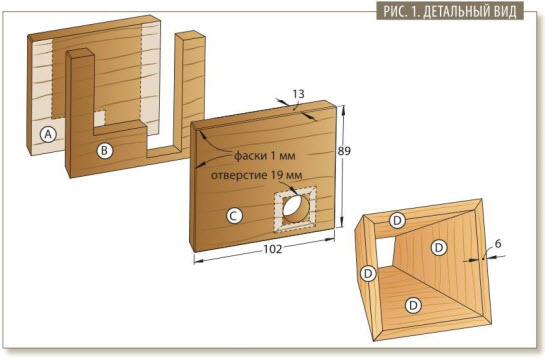

1. Из ореховой древесины выпилите три заготовки размерами 13x89x102 мм для слоев основания А, В, С (рис. 1). На среднем слое В разметьте вырез в соответствии с расположением динамика вашего электронного устройства (рис. 2) и выпилите его с помощью ленточной пилы или лобзикового станка.

уселитель для телефона - схема

2. Нанесите клей на обе стороны среднего слоя В и склейте вместе все три слоя основания, выровняв торцы и кромки. Когда клей высохнет, отшлифуйте все грани блока.

2015-07-26_11-17-01

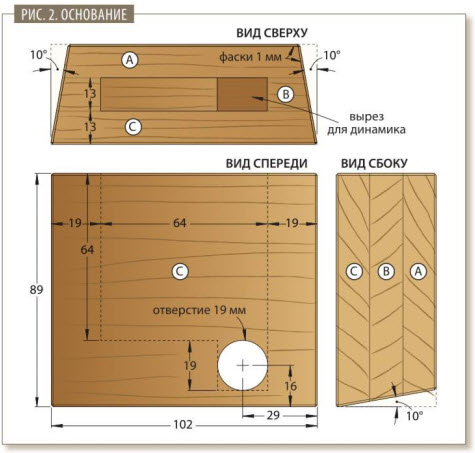

3. Шилом разметьте на основании А/В/С центр 19-миллиметрово- го звукового отверстия. Просверлите его до полости в середине блока. Опилите на нижней и боковых гранях скосы под углом 10° (рис. 2) и окончательно отшлифуйте основание наждачной бумагой № 220.

Как сделать рупор

1. Для стенок рупора D острогайте еловую доску до толщины 6 мм, выпилите из нее заготовку размером 102×381 мм и разделите ее на четыре части по 89 мм. Разметьте на одной из этих частей сужения и скосы с обеих сторон (рис. 3).

2015-07-26_11-17-27

2. Чтобы правильно и точно опилить скосы на каждой из стенок D, изготовьте приспособление из куска фанеры размером 203×457 мм. Наклоните диск пильного станка на угол 43° и сделайте на одной кромке скос. Подготовьте четыре обрезка размерами 25×50 мм, которые будут служить упорами, и приклейте к каждому из них полоску двухстороннего скотча. Прикрепите два обрезка к несущей доске приспособления (фото А) так, чтобы они удерживали заготовку стенки при опиливании первого скоса.




Совместите линию разметки скоса на стенке рупора D с краем скоса несущей доски и зафиксируйте положение заготовки упорами из обрезков.

Совместите линию разметки скоса на стенке рупора D с краем скоса несущей доски и зафиксируйте положение заготовки упорами из обрезков.

Прижимайте заготовку стенки D толкателем к несущей доске приспособления и упорам, опиливая первый скос.

Прижимайте заготовку стенки D толкателем к несущей доске приспособления и упорам, опиливая первый скос.

3. Опилите на стенках рупора D первый скос под углом 43° (фото В). Затем приклейте к несущей доске другую пару обрезков-упоров, ориентируя заготовку для опиливания второго скоса (фото С). После этого сделайте второй скос на всех четырех стенках рупора.

2015-07-26_11-21-32

Не меняя наклон пильного диска и не сдвигая продольный упор станка, разверните заготовку стенки D на 180°, зафиксируйте ее положение второй парой упоров и сделайте скос на противоположном конце.

Приступайте к сборке

1. Положите четыре стенки рупора D на ровную поверхность внутренней стороной вниз и аккуратно выровняйте их, состыковав края скосов. Наклеив полоски малярного скотча поперек стыков, скрепите стенки вместе, а затем переверните их. Нанесите клей на скосы и сверните стенки в коробочку (фото D).

2015-07-26_11-21-42

Перед склейкой, скрепив стенки D малярным скотчем, проверьте плотность всех стыков. Если они смыкаются плотно, нанесите клей на скосы и сверните стенки в коробочку.

2. Наклейте лист наждачной бумаги на ровную поверхность (например, кусок МДФ-плиты) и отшлифуйте края широкой части раструба. Затем отшлифуйте узкую часть под углом, чтобы после окончательной сборки широкая часть раструба не касалась стола. С помощью шлифовальной колодки сделайте небольшие фаски на ребрах основания А/В/С (рис. 1 и 2). Окончательно отшлифуйте обе части усилителя наждачной бумагой № 220.

3. Аккуратно приклейте рупор D к основанию, выровняв узкую часть раструба со звуковым отверстием. Зафиксируйте склейку малярным скотчем. После тщательной сушки нанесите тампоном три слоя полиуретанового лака. Затем вставьте в основание электронное устройство и наслаждайтесь любимой музыкой.

Усилитель звука для телефона - рупор
