Установка врезного замка

Врезной замок не только придаст вашему изделию дополнительную функциональность, но и улучшит его внешний вид. Разумеется, для этого придется немного потрудиться. Следуйте нашим инструкциям для освоения техники установки такого замка.

Установка начинается с неглубокого гнезда

Практически все этапы работы остаются одинаковыми, независимо от изделия, на котором устанавливается замок. Для демонстрации последовательности действий мы оборудовали замком книжный шкаф, описанный в статье «Книжный шкаф с подъемнооткидными дверцами».

2015-09-19_10-13-56

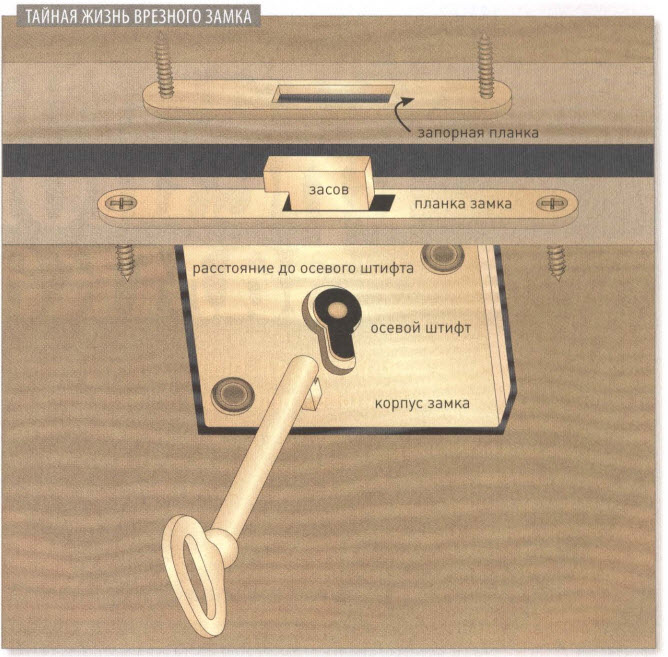

Сначала отметьте середину на верхней кромке и передней стороне фалышпанели ящика. Прижав замок к фалышпанели, выровняйте его осевой штифт (см. рисунок) точно посередине и отметьте положение обоих концов планки замка на верхней кромке фальшпанели. (Не следует выравнивать замок посередине корпуса, так как штифт не всегда находится в центре и скважина для ключа может оказаться смещенной.) Закрепите в патроне сверлильного станка сверло, диаметр которого соответствует ширине планки замка (см. совет «Какое сверло выбрать?»). Отрегулируйте глубину сверления так, чтобы планка замка была утоплена вровень с верхней кромкой фальшпанели, и высверлите два углубления на концах размеченного гнезда, чтобы их края слегка касались линий разметки (фото А). Сделав сначала крайние углубления, вы будете уверены, что края гнезда окажутся ровными. Если же все углубления в ряду делать поочередно, то при сверлении крайнего может получиться так, что оно перекрывает предыдущее, сверло будет вибрировать, и углубление получится неточным, с рваными краями. Не меняйте положение упора на сверлильном столике — эти настройки потребуются и при сверлении глубокого гнезда. Острым ножом по линейке обведите края гнезда. Зачистите гнездо стамеской подходящей ширины (фото В). Вставьте планку замка в гнездо, чтобы проверить его глубину. Если необходимо, углубите его узкой стамеской.

2015-09-19_10-14-14

Высверлите ряд перекрывающихся углублений вдоль всей длины гнезда, чтобы удалить большую часть материала.




2015-09-19_10-15-49

Для точной подгонки старайтесь удерживать стамеску перпендикулярно кромке фальшпанели ящика.

Перевернув замок, поставьте его в гнездо и отметьте положение краев корпуса (см. фото внизу). Настройте станок и сверло для выборки глубокого гнезда — глубина сверления должна соответствовать высоте корпуса замка. В отличие от первого гнезда, крайние отверстия должны выступать за крайние линии разметки — тогда корпус замка с плоскими гранями легко войдет в гнездо. Зачистите гнездо стамеской и подгоните его под размеры корпуса замка.

2015-09-19_10-18-54

Разметка замочной скважины

Приставьте ключ к средней линии на передней стороне ящика и разметьте центр скважины и ее высоту (фото С). Вместо замка вставьте в гнездо заполняющую прокладку нужной толщины и просверлите отверстие (фото D). Затем вставьте замок и, просверлив направляющие отверстия, закрепите его шурупами.

2015-09-19_10-16-04

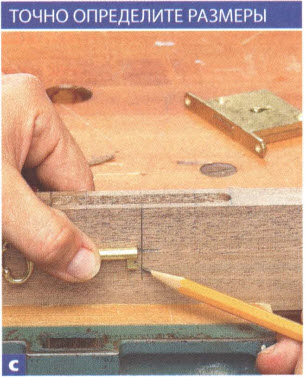

Чтобы ключ свободно входил в замочную скважину, просверлите отверстия чуть большего диаметра.

2015-09-19_10-16-15

Вставленная прокладка предотвратит сколы и вырывы при сверлении замочной скважины.

Установка запорной планки

Для быстрой и аккуратной разметки положения запорной планки обильно закрасьте маркером засов замка, закройте ящик и поверните ключ, чтобы засов уперся в соответствующую перекладину (фото Е). С помощью двухстороннего скотча прикрепите запорную планку, выровняв ее отверстие нал меткой от засова, и обведите ее контуры острым ножом (фото F). Таким же способом, как и при изготовлении гнезда для планки замка, высверлите мелкое гнездо для запорной планки (фото G). Разметьте и высверлите углубление в середине гнезда, чтобы засов мог целиком войти в него при повороте ключа. Если замок имеет засов с зацеплением, двигающийся не вертикально, а в сторону, удлините углубление в середине гнезда. Закрепите запорную планку шурупами.

2015-09-19_10-16-25

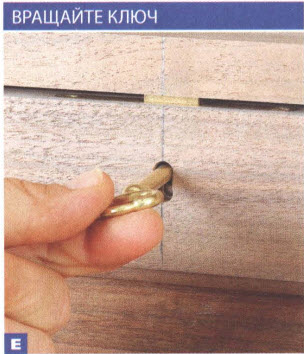

Поверните ключ, чтобы краска с засова оставила метку для запорной планки на соседней детали.

2015-09-19_10-17-00

Наметьте ножом контуры запорной планки, чтобы стамеска не сбилась с пути.

2015-09-19_10-17-11

Выровняйте края гнезда стамеской, а затем проверьте, как вставляется запорная планка.

Какое сверло выбрать?

Для сверления гнезд лучше всего подходят сверла Форстнера. Они позволяют получить чистые отверстия, не вибрируют, а при сверлении ряда перекрывающихся отверстий удаляется больше материала и остается меньше работы для стамески. В данном проекте мы были вынуждены использовать электродрель, чтобы сделать гнездо для запорной планки замка внутри проема для выдвижного ящика, так как сверла Форстнера не имеют стопорных колец, ограничивающих глубину сверления. Наш выбор пал на спиральное остроконечное сверло, которым все же можно сверлить перекрывающиеся отверстия; все отверстия получаются одинаковой глубины благодаря простому стопорному кольцу. Если нет остроконечного сверла, диаметр которого совпадает с шириной запорной планки, можно высверлить отверстия по контуру гнезда сверлом диаметром б мм, а оставшийся материал в середине удалить стамеской.
