Узкий комод для белья с семью ящиками

  • stroyboks
  • 08 августа 2015
  • VN:F [1.9.16_1159]
    Rating: 0.0/5 (0 votes cast)
Узкий комод для белья с семью ящиками

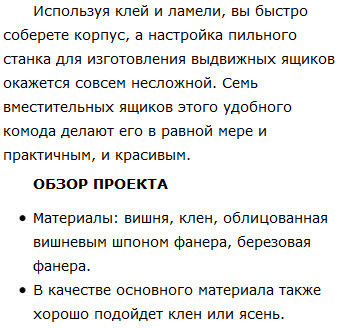

2015-08-08_13-56-11



Начните с ножек

2015-08-08_14-02-50

2015-08-08_13-52-45

Сформируйте сужения на внутренних гранях у нижнего конца каждой ножки А. Оставшиеся прямые грани образуют наружные углы комода.

2015-08-08_14-04-45

Сделайте боковые стенки

2015-08-08_14-07-03



Соберите боковины корпуса

2015-08-08_14-09-42



2015-08-08_13-59-01

Пропилы у верхней и нижней кромок верхних накладок С и у верхней кромки нижних накладок D улавливают излишки клея, не допуская его попадания на лицевые поверхности.

2015-08-08_14-10-22



2015-08-08_13-59-14

Приклеивая и прикрепляя гвоздями разделители Е выдвижных ящиков, вложите в каждый паз боковой стенки В временный упор, выпиленный из материала толщиной 19 мм, который поможет правильно выровнять разделители.

Сделайте царги

1. Выпилите по указанным размерам переднюю F и заднюю G царги (рис. 2).

2. Установите в пильный станок пазовый диск толщиной 13 мм и настройте глубину пиления 6 мм. Выпилите шипы на концах царг F, G (рис. 2а).




Узкий комод для белья с семью ящиками - схема, чертежи

3. Разметьте у нижнего края передней царги F и выпилите ленточной

4. Прикрепив к поперечному (угловому) упору пильного станка деревянную накладку, выпилите на концах брусков I, J вырезы (рис. 4), сделав несколько проходов пазовым диском (фото D).

2015-08-08_14-26-17

2015-08-08_14-23-17

Установите продольный упор станка так, чтобы он служил ограничителем длины выреза, которая должна быть равна 16 мм. Накладка поперечного (углового) упора обеспечивает поддержку брусков I, J при пилении.

5. Разложите на верстаке пылезащитную панель Н и бруски рамы I, J, К в том порядке, в каком будет производиться сборка (рис. 3). Нанесите клей в шпунты брусков, соберите пылезащитную панель и зафиксируйте струбцинами, проверив прямоугольность (фото Е). Таким же способом соберите остальные семь панелей.

2015-08-08_14-23-24

Склейте пылезащитную панель H/I/J/K и зафиксируйте ее струбцинами. Измерьте обе диагонали — панель прямоугольна, если результаты двух измерений совпадают.

2015-08-08_14-23-43

Чтобы сделать уже нижнюю пылезащитную панель H/I/J/K, на одной из панелей опилите передний (вишневый) брусок до ширины 25 мм.

6. Чтобы сделать уже нижнюю пылезащитную панель, опилите передний брусок I одной из панелей Н/I/ J/K вдоль, уменьшив его ширину на 19 мм (рис. 3, фото F). Окончательно отшлифуйте панели.

2015-08-08_14-18-49

2015-08-08_14-30-037. В верхней пылезащитной панели H/I/J/K просверлите и раззенкуйте снизу отверстия для шурупов крепления крышки L (рис. 2 и 5). (Для шурупов диаметром 4,5 мм просверлите монтажные отверстия диаметром 4 мм и направляющие отверстия диаметром 2,8 мм.) Чтобы древесина крышки могла свободно изменять свои размеры при изменениях влажности, рассверлите отверстия в заднем бруске панели J до длины 19 мм (рис. 5). Краткий совет: покачивайте сверло, чтобы удлинить отверстие. Спиральным сверлом диаметром 4,8 мм просверлите в заднем бруске отверстия, а затем покачайте сверлом вперед-назад, чтобы расширить их. Удлините также раззенковку. Окончательно отшлифуйте оставшиеся пылезащитные панели.

Соберите корпус

1. Положите одну из боковин A/B/C/D/E пазами вниз на покрытые мягким материалом козлы или верстак. Вставьте нижнюю, узкую, пылезащитную панель Н/I/ J/К в нижний паз боковины, не вклеивая ее (рис. 2). Еще одну панель временно вставьте в средний паз.

2. Вставьте (не вклеивая) шип передней царги F в гнездо передней ножки А (рис. 2). Затем наденьте сверху на царгу и пылезащитные панели вторую боковину. Проверьте положение и полгонку всех деталей (рис. 2; 6).

2015-08-08_14-30-49

3. Снимите надетую сверху боковину A/B/C/D/E и извлеките переднюю царгу F. Нанесите клей только на переднюю кромку нижней пылезащитной панели H/I/J/K. Затем верните на место переднюю царгу и снова наденьте сверху боковину. Добейтесь прямоугольности корпуса, установите струбцины поперек корпуса, после чего прижмите переднюю царгу струбцинами к пылезащитной панели (фото G).

2015-08-08_14-31-42

Приклейте передний брусок I пылезащитной панели сзади к передней царге F, выровняв верхние края заподлицо.

2015-08-08_14-31-50

По ходу склеивания и установки струбцин проверяйте корпус на прямоугольность. Усилие сжатия должно быть равномерным спереди и сзади.

4. После выдержки клея снимите боковину A/B/C/D/F, переднюю царгу с нижней пылезащитной панелью F/H/I/J/K и вторую пылезащитную панель H/I/J/K. Нанесите клей в фальцы, пазы и гнезда боковины, лежащей на козлах. Затем, позвав помощника, соедините с боковиной переднюю царгу и нижнюю пылезащитную панель F/H/I/J/K, заднюю царгу G, верхнюю пылезащитную панель и шесть оставшихся пылезащитных панелей (рис. 2). Нанесите клей и установите вторую боковину. Добейтесь прямоугольности корпуса и установите струбцины (фото Н).

5. Острогайте доски до толщины 19 мм и склейте из них щитовую заготовку для крышки L, оставив припуски по длине и ширине. Опилите крышку до окончательных размеров.

6. Наклоните пильный диск на угол 37° от вертикали и опилите скосы на обоих торцах и передней кромке крышки L, как указано на рис. 2. Отфрезеруйте на скошенных краях скругления радиусом 3 мм. Окончательно отшлифуйте крышку.

7. Выпилите по указанным размерам заднюю стенку М и проверьте, как она вставляется в корпус (рис. 2; 6).

Сделайте выдвижные ящики

1. По указанным размерам выпилите передние N, задние О и боковые Р стенки и днища Q выдвижных ящиков (рис. 7).

2015-08-08_14-34-35

2. Установите в пильный станок пазовый диск толщиной 6 мм и обработайте передние N и боковые Р стенки (рис. 8, шаги 1-3). Затем установите пазовый диск толщиной 13 мм и выпилите пазы у задних концов боковых стенок (рис. 8, шаг 4).

2015-08-08_14-35-30

2015-08-08_14-31-59

После сборки ящика проверьте его на прямоугольность, измерив диагонали. При необходимости поправьте склейку, а затем установите струбцины.

3. Выпилите в передних N и боковых Р стенках ящиков шпунт, ширина которого равна толщине фанерного дна Q. Верхний край шпунта должен быть расположен на расстоянии 143 мм (ширина задней стенки О) от верхнего края передней и боковых стенок ящика (рис. 7).

4. Приклейте передние N и задние О стенки к боковым стенкам (рис. 7; 9). Вставьте днища Q в шпунты боковых и передних стенок, не вклеивая их. Проверьте прямоугольность собранных ящиков и сожмите соединения струбцинами (фото I). Когда клей высохнет, прикрепите днища к задним стенкам ящиков отделочными гвоздиками длиной 25 мм.





2015-08-08_14-36-085. Разметьте и просверлите в передних стенках N монтажные отверстия необходимого диаметра для крепления выбранных вами ручек (рис. 7). Окончательно отшлифуйте выдвижные ящики.

Завершающие детали

1. Выпилите по указанным размерам упоры выдвижных ящиков R и прикрепите их к задним брускам рам пылезащитных панелей (рис. 2). Чтобы ящики перемещались плавно, наклейте изнутри корпуса полоски антифрикционной ленты.

2. Осмотрите корпус и выдвижные ящики и при необходимости дополнительно отшлифуйте их. Нанесите морилку желаемого тона.

3. Нанесите прозрачное покрытие.

4. Прикрепите ручки к выдвижным ящикам и вставьте ящики в корпус.

2015-08-08_14-37-00

Освоение мастерства

Подгонка шпунтов под толщину фанеры гарантирует профессиональный результат

Реальная толщина фанеры, как правило, меньше указанной (номинальной). При изготовлении пылезащитной панели H/I/J/K фанерная деталь должна плотно входить в шпунты брусков рамы. Размер шипов боковых брусков также должен соответствовать ширине шпунтов. Мы расскажем, как добиться правильной посадки деталей.

2015-08-08_14-14-29

Цифровой штангенциркуль обеспечивает высокую точность. Если вы используете штангенциркуль, работающий с дробными долями дюйма, то измеряйте с точностью не ниже 1/64″.

Вначале измерьте действительную толщину фанеры, как показано на фото справа. Если она больше 6 мм, вы можете вставить в наборный пильный диск шайбы-прокладки, чтобы выпилить шпунт требуемой ширины. В нашем случае толщина фанеры оказалась менее 6 мм, поэтому следует выпиливать шпунт стандартным пильным диском едва прохода с частичным перекрытием. Вы можете выбрать один из двух способов в зависимости от того, с чего вы предпочитаете начать: с пиления или с вычислений.



Метод проб и ошибок

2015-08-08_14-15-02

Проверьте посадку фанеры в шпунте и прикиньте, на сколько нужно переместить продольный упор, чтобы добиться нужного результата.

Расположите продольный упор на расстоянии около 11 мм от внешнего края пильного диска (немного больше, чем половина толщины заготовки). Затем, используя обрезок такой же толщины, что и бруски рамы, сделайте пропил глубиной 6 мм, прижав одну пласть обрезка к пильному диску. Затем разверните обрезок концами на 180° и сделайте еще один пропил. Проверьте результат, как показано на фото справа. Если шпунт оказался слишком узким, немного отодвиньте продольный упор в сторону от пильного диска.

Когда вы достигли требуемой ширины, выпилите шпунты в брусках рамы I/J/K.

2015-08-08_14-15-10

Если толщина шипа больше ширины шпунта, немного поднимите пильный диск и выпилите фальцы чуть глубже.

Чтобы выпилить шипы на концах боковых брусков К, установите глубину пиления 6 мм и расположите продольный упор на расстоянии 6 мм от внешнего края пильного диска. Используя обрезок такой же толщины, что и бруски рамы, выпилите фальцы с обеих сторон на конце бруска и проверьте посадку шипа, как показано на фото справа. Если шип слишком толстый, немного увеличьте вылет диска и сделайте еще один пробный шип. Добившись правильной посадки шипа, выпилите шипы на обоих концах боковых брусков К.

Метод измерений и вычислений

Вычтите толщину фанеры (в нашем случае 5,7 мм) из толщины брусков рамы I/J/К, равной 19 мм. Разделите результат (13,3 мм) пополам (6,65 мм) и прибавьте к полученному числу толщину фанеры (12,35 мм). Установите продольный упор на этом расстоянии от внешнего края пильного диска. Выпилите шпунт на пробном обрезке, чтобы удостовериться, что фанера плотно входит в него.

Чтобы найти глубину фальцев, вычтите ширину шпунта из толщины заготовки и разделите полученное число на два. (В нашем примере требуемая глубина фальцев составила 6,65 мм.) Проверьте настройки на пробных обрезках, чтобы добиться оптимальной посадки шипа.

Узкий комод для белья с семью ящиками своими руками

2015-08-08_14-39-23
