Вешалка-лесенка для одеял, пледов и покрывал

Для изготовления этой несложной, но отлично выглядящей конструкции вам потребуются лишь несколько досок и умение обращаться с основными электроинструментами.

Благодаря дизайну этой вешалки ваш взгляд фокусируется на самом главном — покрывалах, развешенных на перекладинах. А простые и ясные линии каркаса могут вписаться в любой декоративный стиль. Использование стального крепежа позволяет легко разобрать конструкцию для хранения или транспортировки.

  • Габаритные размеры: ширина — 648 мм; глубина — 540 мм; высота — 1676 мм
  • Материал: вишневые доски толщиной 20 мм
  • Необходимые станки и электроинструменты: пильный станок; электродрель; электролобзик; фрезер; шлифмашина

Освоение мастерства

  • Научитесь делать соединения на круглых шкантах.
  • Узнайте, как делаются перпендикулярные отверстия с помощью электродрели и простого направляющего приспособления.

Разметка боковин

2015-07-12_13-28-591. По указанным в «Списке материалов» размерам выпилите задние ножки А и заготовки для передних ножек В и проножек С с припуском около 50 мм по длине. Мы изготавливала все детали из 20-миллиметровых вишневых досок.

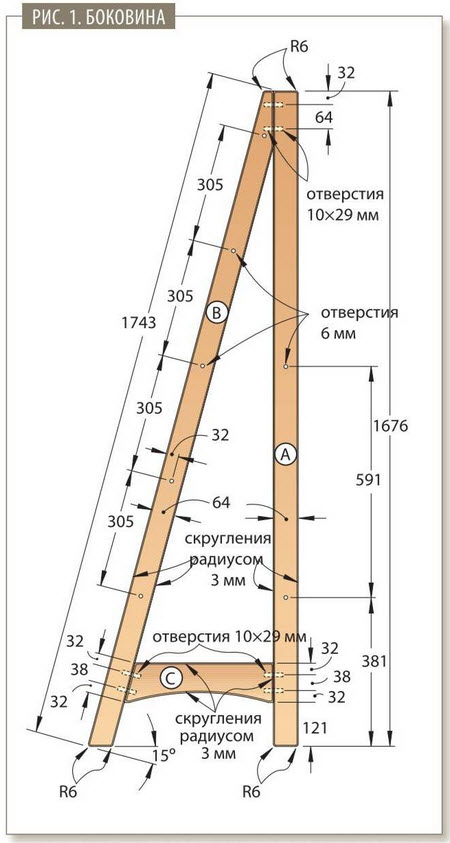

2. Положите заднюю ножку на верстак и расположите рядом заготовку проножки так, чтобы ее нижняя кромка отстояла на 121 мм от нижнего торца ножки (рис. 1). Мы временно скрепили детали малярным скотчем, чтобы они не сдвигались.

2015-07-12_13-30-22

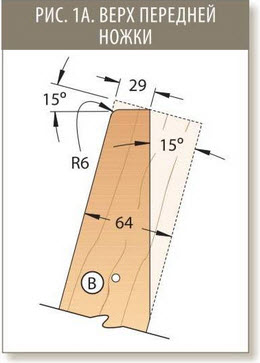

3. На верхнем торце передней ножки В поставьте метку на расстоянии 29 мм от передней кромки (рис. 1а). Проведите линию поперек торца заготовки. Положите переднюю ножку поверх задней ножки А и проножки С (фото А).

4. Поставьте на нижней кромке проножки С метку, отступив от задней ножки 381 мм (рис. 2). Совместите заднюю кромку передней ножки В с меткой на проножке. Поворачивая заготовку, следите за тем, чтобы линия на ее верхнем торце оставалась совмещенной с углом задней ножки А.




2015-07-12_13-33-52

Совместите метку на верхнем торце передней ножки В с верхним передним углом задней ножки А для определения углов.

2015-07-12_13-34-18

Прижмите плотницкий угольник к передней ножке В и проведите линию, по которой будет опилен нижний скос.

5. Проведя линию вдоль задней кромки передней ножки В, разметьте скос на проножке С, а затем отметьте на обеих ножках положение проножки. Струбцинами прикрепите к задней ножке плотницкий угольник, выровняв его плечо с задним краем задней ножки, а угол — с ее нижним торцом. Удерживая переднюю ножку в требуемом положении, разметьте скос на ее нижнем конце, проведя по угольнику прямую линию (фото В).

Опилите скосы на ножках и проножках

1. Настройте торцовочную пилу или поперечный (угловой) упор пильного станка на угол 15°. Опилите скос на пробном обрезке, ширина которого равна ширине ножек, и убедитесь, что угол скоса совпадает с разметкой на нижнем конце передней ножки В. Если требуется, поправьте настройки. Затем опилите переднюю ножку до окончательной длины (фото С). Не меняя настроек, опилите скос на переднем конце проножки по линии разметки. После этого сделайте такие же скосы на остальных заготовках.

2. Используя обрезок со скосом, оставшийся от передней ножки В, разметьте небольшой скос на ее верхнем конце. Линия разметки должна совпадать с меткой 29 мм на верхнем торце (рис. 1а).

2015-07-12_13-36-27

Сделайте нижний скос на передней ножке В, отпилив ее конец под углом. Не меняя настройки, опилите скос на переднем конце проножки и небольшой скос на верхнем конце ножки.

2015-07-12_13-36-40

Сужение на верхней части передней ножки В заканчивается на метке, расположенной на торце с отступом 29 мм от переднего угла. Удалите лишний материал электролобзиком или ножовкой.

3. Положите заднюю ножку А и проножку С на верстак в нужной конфигурации, приподняв их с помощью подкладок толщиной 20 мм, чтобы можно было продвинуть переднюю ножку В под верхний конец задней ножки. Совместив верхнюю метку передней ножки с передним углом задней ножки, поворачивайте переднюю ножку до ее прилегания к скосу проножки. Разметьте длинное сужение на верхнем конце передней ножки, проведя линию вдоль передней кромки задней ножки (фото D).

4. Опилите короткий скос на верхнем конце передней ножки В с помощью пильного станка или торцовочной пилы. Зафиксируйте ножку на верстаке и опилите верхнее сужение электролобзиком, ведя пропил рядом с линией разметки. Эту операцию также можно выполнить обычной ножовкой. Для большей аккуратности начните пилить от верха ножки. Разметьте и опилите сужение на второй ножке.

5. Скрепите струбцинами обе передние ножки, а затем с помощью небольшого рубанка или шлифовальной колодки с наждачной бумагой № 80 выровняйте скосы до линий разметки. Угольником контролируйте прямизну скосов и их перпендикулярность боковым сторонам деталей.

Соберите боковины

1. Расположите детали каждой боковины в нужной конфигурации (рис. 1). С помощью плотницкого угольника разметьте положения шкантов поперек стыков всех деталей, как показано на фото Е. (Вместо круглых шкантов вы можете использовать плоские шканты-ламели #20. В этом случае разметьте таким же способом центральные линии, а затем отфрезеруйте гнезда.)

2015-07-12_13-41-32

Чтобы избежать проблем при сборке, разметьте пары отверстий и просверлите их перпендикулярно линии стыка деталей.

2015-07-12_13-41-40

Для контроля глубины сверления наклейте на сверло флажок из малярного скотча. Аккуратно фиксируйте сверлильный кондуктор для точного совмещения всех отверстий.

2. Используя приспособление-кондуктор, просверлите отверстия 10×29 мм для шкантов во всех размеченных точках (фото F).

3. Разметьте на проножках крайние и средние точки дуг (рис. 2). Проведите плавные кривые с помощью полоски из оргалита, как описано в «Совете мастера» внизу.

2015-07-12_13-40-03

4. Электролобзиком выпилите дуги на проножках, ведя пропил рядом с линией разметки. Струбцинами скрепите вместе обе проножки и гладко отшлифуйте опиленные криволинейные кромки, используя в качестве шлифовальной колодки обрезки от выпиливания дуг.

Совет мастера

Размечайте плавные дуги с помощью полоски из оргалита. Чтобы аккуратно начертить дугу по трем точкам, необязательно иметь специальные чертежные лекала. Научитесь импрови­зировать, имея лишь полоску обыкновенного оргалита.

  • 2015-07-12_13-50-35Из б-миллиметрового твер­дого оргалита выпилите полосу шириной около 25 мм и длиной чуть больше вашей детали.
  • Зафиксируйте деталь на краю верстака, установив струбци­ны рядом с крайними точка­ми дуги.
  • Сдвиньте струбцины назад на расстояние, равное толщине ор­галита (б мм в нашем случае).
  • Прижмите полоску оргалита к струбцинам и сгибайте, что­бы совместить ее середину с верхней точкой дуги. Проведи­те плавную линию вдоль согну­той полоски, как показано на фото справа.

5. Шлифовальной колодкой с наждачной бумагой № 80 отшлифуйте закругления радиусом 6 мм на верхних внешних и обоих нижних углах каждой ножки А, В (рис. 1).

Вешалка-лесенка для одеял, пледов и покрывал

На перекладинах этой изящной вешалки можно разместить четыре покрывала.

6. Закрепите в цанге фрезера кромочную фрезу для скруглений радиусом 3 мм и сделайте пробные проходы на обрезках. Затем отфрезеруйте скругления на всех ребрах деталей А, В и С, включая торцы проножек и ребра верхнего сужения передних ножек.

7. Отшлифуйте все детали наждачной бумагой № 220. Удалите пыль из отверстий для шкантов.

8. Соберите боковины А/В/С, используя круглые шканты, клей и струбцины. Наносите клей экономно, так как скругленные ребра затрудняют очистку соединений от выдавленных излишков. Мы смазали клеем стенки отверстий и нанесли тонкий слой на контактирующие поверхности. Стяните струбцинами склеенные боковины. Шканты не дадут сместиться деталям при затягивании струбцин.

9. Чтобы просверлить отверстия для винтов, сложите боковины вместе, выровняв их друг с другом, и подложите под них обрезки досок, которые предотвратят сколы на нижней стороне и уберегут от повреждений поверхность верстака. Разметьте нижние отверстия на передних В и задних А ножках с помощью плотницкого угольника, выровняв его плечо с задней кромкой задней ножки. Отмерив 381 мм от низа задней ножки, установите нижнюю сторону угольника по этой метке и разметьте центры отверстий посередине ширины ножек (рис. 1). Затем разметьте четыре других отверстия на передних ножках и второе отверстие на задних, как указано на рисунке. Просверлите в каждой точке сквозное отверстие диаметром 6 мм. Отверстия должны быть перпендикулярны боковым сторонам ножек, поэтому лучше воспользоваться фабричным направляющим приспособлением-кондуктором или сделать его из обрезков, как описано во втором «Совете мастера» внизу.

Совет мастера

Сверление без перекосов с помощью простейшего приспособления

2015-07-12_13-56-09Удержать электродрель под прямым углом к детали без направляющих приспособлений очень трудно. Вот приспособление, которое можно сде­лать за несколько минут.

  • Возьмите два обрезка доски шири­ной 40 и длиной 150 мм. Убедитесь, что их кромки параллельны, а торцы опилены точно под прямым углом.
  • Скрепите обрезки вместе двухсто­ронним скотчем, выровняв их кромки и сместив торцы примерно на 25 мм.
  • Поставьте кончик сверла на центр будущего отверстия и придвиньте на­правляющее приспособление вплот­ную к сверлу. Прижимая сверло к вну­треннему углу, начните сверлить. Две ножки, сложенные вместе, не удает­ся просверлить насквозь, так как пат­рон электродрели упирается в бруски приспособления. В этом случае уда­лите приспособление, а частично про­сверленное отверстие будет направ­лять сверло дальше.

Подготовьте перекладины

1. Выпилите семь перекладин и, проведя диагонали на обоих торцах каждой детали, разметьте центры.

2. Просверлите в центре торцов каждой перекладины отверстия диаметром 10 и глубиной 22 мм для резьбовых втулок. Для аккуратного сверления закрепите на верстаке двухсторонним скотчем упор и направляющие бруски из обрезков толщиной 19 мм (фото G). Брусок А мы сделали шириной 14 мм, а брусок В — 5 мм.

2015-07-12_13-44-36

Чтобы сделать в торцах отверстия для резьбовых втулок, прижмите перекладину D к импровизированному упору. Направляющие обрезки одновременно служат ограничителями глубины.

2015-07-12_13-44-44

Аккуратно вгоните втулку молотком в отверстие перекладины, не допуская перекоса. Вставленная втулка не должна выступать из детали.

3. Вставьте во все отверстия перекладин резьбовые втулки (фото Н), полностью утопив их в древесину.

4. Используя фрезерный стол, сделайте скругления радиусом 10 мм на всех четырех ребрах каждой перекладины. Если у вас нет фрезерного стола и приходится управлять фрезером вручную, возьмите фрезу для скруглений радиусом 8 или 6 мм, так как подшипник большой фрезы будет опираться на уже обработанную часть перекладины, и скругления получатся неаккуратными (рис. 3).

2015-07-12_13-47-03

5. Слегка выступающие из торцов кончики гвоздей не дадут перекладинам вращаться вокруг винтов. Просверлите во всех торцах отверстие диаметром 1,5 мм и вбейте в него отделочный гвоздь толщиной 2 мм. Кусачками-бокорезами укоротите гвоздь, оставив кончик длиной около 3 мм. При откусывании кусачками-бокорезами кончик будет острым и легко вдавится в древесину ножки.

Отделка и сборка

1. Прикрепите семь перекладин D к одной боковине А/В/С, не затягивая винты до конца (рис. 2 и 2а). Затем установите вторую боковину, также не затягивая окончательно крепежные винты.

2015-07-12_13-48-04

2015-07-12_13-48-58

Удерживая перекладину в нужном положении, затягивайте стяжной винт шестигранным ключом. Выступающий острый кончик гвоздя должен вдавиться в ножку.

2. Поставьте вешалку на ножки и затяните поочередно винты каждой перекладины. Постоянно контролируйте прямоугольность конструкции и рукой удерживайте перекладину в вертикальной плоскости во время затягивания винтов (фото I).

3. Убедитесь, что конструкция собрана правильно. Разберите ее, окончательно отшлифуйте все детали наждачной бумагой № 220 и приступайте к отделке. Мы нанесли кистью два слоя полуматового полиуретанового лака с промежуточной шлифовкой мелкозернистой абразивной губкой.

4. Снова соберите вешалку, как описано в шагах 1 и 2, контролируя прямоугольность и удерживая перекладины вертикально.

2015-07-12_13-57-312015-07-12_13-58-31
