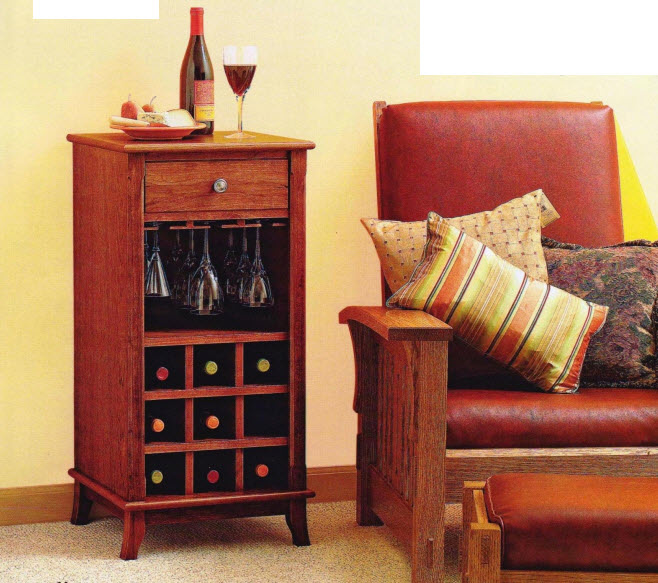

Винный шкаф-бар

В нем удобно хранить бутылки с любимыми винами, а бокалы и необходимые принадлежности будут всегда под рукой.

Пусть вас нс пугает кажущаяся сложность изготовления этого стильного проекта. Конструкции корпуса и выдвижного ящика просты и не вызовут затруднений, а благодаря шаблонам для формирования ножек и несложной технике выпиливания держателей можно быстро справиться с работой, и у вас появится сразу несколько поводов для тостов.

Начните с корпуса

1. Из 19-миллиметровой фанеры, облицованной шпоном вишни, выпилите боковые стенки А, верхнюю панель и полку В, а также дно С по указанным в «Списке материалов» размерам.

2. На внутренней стороне боковых стенок А выпилите пазы и фальцы шириной 19 и глубиной 10 мм (рис. 1) для вставки верхней панели и полки В. Затем на этой же стороне обеих боковых стенок выпилите фальц 6×10 мм вдоль задней кромки для вставки фанерной задней стенки I.

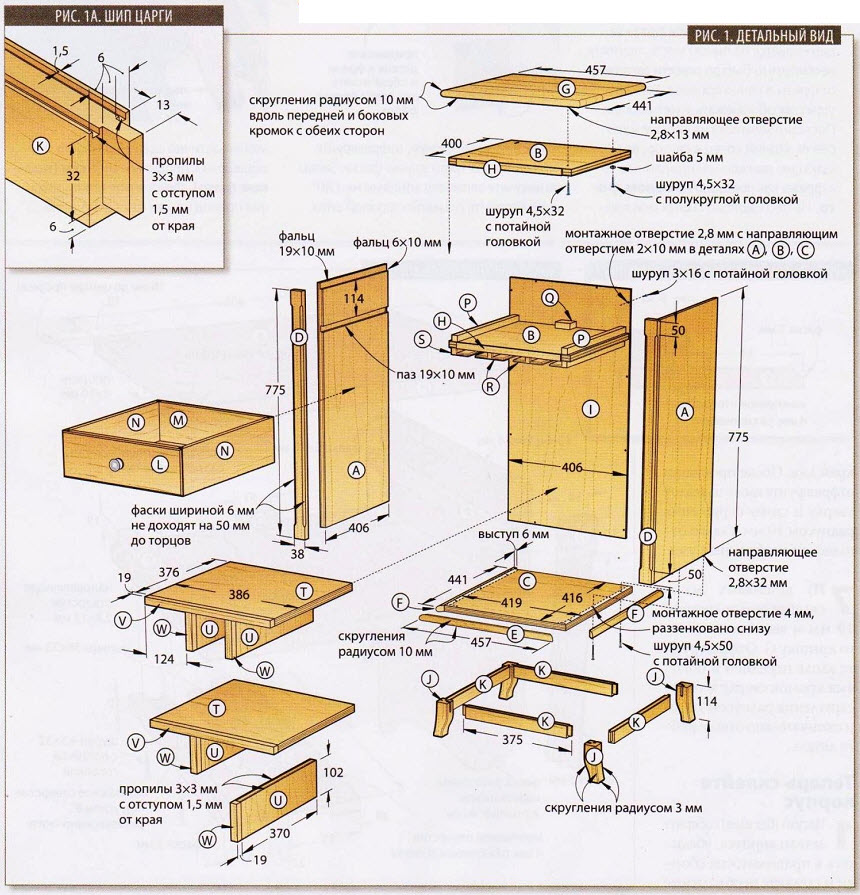

Винный шкаф-бар - схема

3. Из вишневой доски толщиной 19 мм выпилите стойки D. Отфрезеруйте на передней стороне стоек вдоль обеих кромок фаски шириной 6 мм, не доходящие 50 мм до концов. Как сделать это аккуратно, не допуская сколов, описано в «Совете мастера» на следующей странице.

Совет мастера

Фрезеруя неполные фаски, избегайте прижогов

Наверняка вам уже приходилось сталкиваться со сколами и прижогами при фрезеровании неполных фасок. Сколы обычно появляются, когда вы пытаетесь фрезеровать фаску целиком за один проход. Прижоги возникают, когда вращающаяся фреза задерживается на одном месте, поэтому необходимо быстро отвести заготовку от фрезы в конце прохода. Есть простой способ избежать этих проблем. Поставив заготовку на кромку и уперев ее задний конец в стопор, вращающим движением придвиньте ее к фрезе, как показано на (левом фото внизу). Не беспокоясь о сколах или прижогах в конечной точке, отфрезеруйте примерно две трети длины фаски. Затем разверните заготовку концами на 180° и переверните лицевой стороной вниз, чтобы частично сделанная фаска была обращена к продольному упору (правое фото внизу). Фрезеруйте опять, закончив проход на уже готовом участке.




2015-08-05_11-07-24

4. Приклейте стойки D к боковым стенкам А (рис. 1), выравнивая торцы и внешние стороны. Когда клей высохнет, отшлифуйте детали наждачной бумагой зернистостью до 220 единиц (грит).

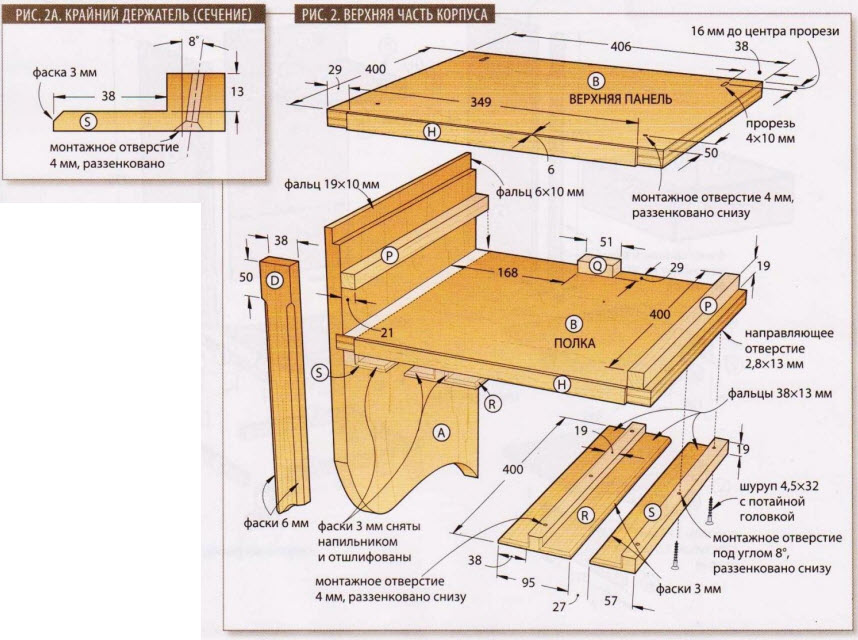

5. В верхней панели В сделайте пару монтажных отверстий, раззенкованных снизу, и два щелевых отверстия (прорези) 4×10 мм для крепления крышки G (рис. 2). Для формирования каждой прорези просверлите ряд перекрывающихся отверстий.

2015-08-05_11-08-49

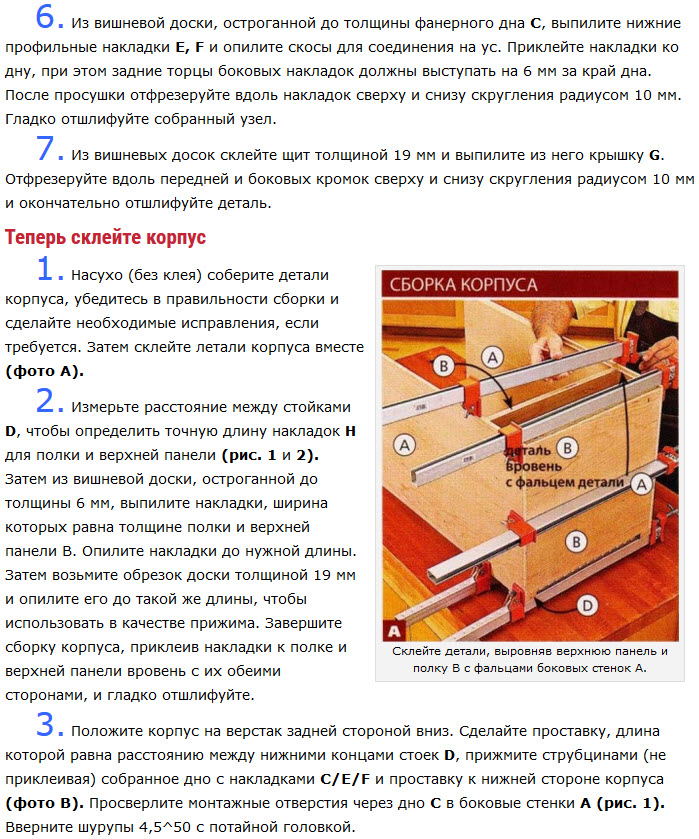

2015-08-05_11-24-20



2015-08-05_11-10-47

Вставьте между стойками D проставку и прижмите дно с накладками C/E/F к корпусу, выровняв посередине.

2015-08-05_11-10-56

С помощью остроконечного сверла диаметром 4 мм через прорези и монтажные отверстия верхней панели В разметьте центры отверстий в крышке G.

2015-08-05_11-22-30



Займитесь основанием

2015-08-05_11-11-05

Просверлите перекрывающиеся отверстия, чтобы сделать гнезда длиной 32 и глубиной 14 мм на двух гранях каждой заготовки, как указано на шаблоне.

1. Склейте две заготовки размерами 38x51x240 для ножек J. Из каждой заготовки получится две ножки.

2. Сделайте две копии шаблона ножек. С помощью аэрозольного клея прикрепите их к заготовкам, перегнув по линии сгиба. Установите в патрон сверлильного станка сверло диаметром 6 мм и сформируйте гнезда 32×14 мм в местах, указанных на шаблоне (фото D). Затем острой стамеской выровняйте стенки гнезд и подрежьте углы.

3. Выпилите ножки по контурным линиям с помощью ленточной пилы и отшлифуйте, но не разделяйте их. Вставьте в цангу фрезера, установленного в стол, фрезу для скруглений радиусом 3 мм и обработайте заготовки с обеих сторон, как указано на шаблоне и рис. 1. Гладко отшлифуйте заготовки.

4. С помощью пильного станка, используя поперечный (угловой) упор с деревянной накладкой и концевым упором-стопором, обеспечивающим одинаковую длину деталей, отпилите от каждой заготовки две ножки длиной 114 мм.

5. Вы пилите царги К. С помощью пазового диска сформируйте на концах царг шипы 6×13 мм, плотно входящие в гнезда ножек (рис. 1 и 1а). Перед выпиливанием шипов на деталях проверьте настройки пильного станка на обрезках такой же толщины. Выпилив щечки шипов, поставьте каждую царгу на узкую грань и уменьшите ширину шипов до 32 мм.

6. Установите в пильный станок стандартный диск толщиной 3 мм. Сделайте в каждой царге пару неглубоких пропилов на верхней стороне (рис. 1а). Пропилы будут служить ловушками для излишков клея при креплении основания к корпусу. Гладко отшлифуйте царги.

7. Насухо соберите основание, соединив царги К с ножками J, и убедитесь в точной подгонке деталей. Затем склейте основание (фото Е).

2015-08-05_11-11-14

Склейте вместе ножки J и царги К, выравнивая детали по верхней стороне. Проверьте прямоугольность основания, измерив его диагонали.

2015-08-05_11-11-22

Приклейте основание J/K ко дну корпуса C/E/F, выровняв боковые отступы. Ножки J должны быть вровень с задней стороной корпуса.

8. Поставьте корпус на пол, перевернув его дном вверх. Нанесите клей на верхние грани царг К между пропилами. Выровняйте основание J/K на корпусе и зафиксируйте струбцинами (фото F).

Теперь изготовьте выдвижной ящик

1. Сначала из 18-миллиметровой доски выпилите переднюю стенку L, а затем острогайте заготовки до толщины 12 мм и выпилите из них заднюю М и боковые N стенки ящика.

2015-08-05_11-17-40

2. Установите в пильный станок пазовый диск толщиной 6 мм. Затем сформируйте пазы, шпунты и фальцы (рис. 3; 3а и 4). Для выпиливания шпунтов у нижнего края передней L и боковых N стенок сделайте два прохода стандартным пильным диском толщиной 3 мм, чтобы точно подогнать ширину шпунта для вставки фанерного дна О.

2015-08-05_11-18-42

3. Вставьте в цангу фрезера, установленного в стол, фрезу для фасок 45° и сделайте фаски шириной 3 мм вдоль кромок и торцов передней стенки L с лицевой стороны (рис. 3). Затем просверлите в центре отверстие диаметром 5 мм для винта крепления ручки.

4. Из 6-миллиметровой фанеры, облицованной шпоном вишни, выпилите дно О. Отшлифуйте все детали ящика. Склейте вместе переднюю L, заднюю М и боковые N стенки, выравнивая верхние кромки деталей, и зафиксируйте склейку струбцинами. Убедитесь в ее прямоугольности и отсутствии перекосов. Затем вставьте в шпунты дно О, не приклеивая его, и закрепите отделочными гвоздями длиной 20 мм, вбивая их в заднюю стенку.

2015-08-05_11-19-135. Из вишневой доски выпилите рейки-направляющие Р и упор Q. Вставьте рейки в корпус (без клея), прижав их вплотную к боковым стенкам А и стойкам D. Вдвиньте ящик в проем, чтобы проверить плавность его хода. Если он застревает, слегка обработайте рейки рубанком или наждачной бумагой. Добившись плавного выдвижения и закрывания ящика, приклейте рейки на место.

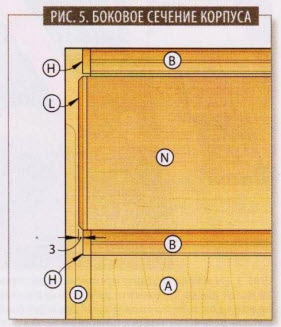

6. Временно прикрепите упор Q к полке В вровень с ее задним краем, выровняв посередине ширины. Вдвигайте ящик в проем корпуса до тех пор, пока он не коснется упора. При этом передняя стенка Е ящика должна выступать на 3 мм за накладку Н полки (рис. 5). Если она выступает дальше, уменьшите ширину упора до необходимой, а если меньше, то установите ящик с выступом 3 мм и приклейте упор к полке, расположив его вплотную к задней стенке М ящика. Выньте ящик из корпуса.

Добавьте держатели бокалов

1. Из вишневой доски выпилите средние и крайние держатели R, S. С помощью стандартного пильного диска за два прохода сделайте фальцы шириной 38 и глубиной 12 мм (рис. 2). Затем опилите на продольных кромках держателей фаски шириной 3 мм под углом 45°. (Формирование фальцев и снятие фасок показано на фото на с. 20.)

2. Сделайте фаски шириной 3 мм вдоль передних торцов держателей R, S с помощью напильника (рис. 2).

3. Просверлите в держателях R, S монтажные отверстия и раззенкуйте их с нижней стороны. Отверстия в крайних держателях S сделайте пол углом 8° (рис. 2а). Отшлифуйте держатели.

2015-08-05_11-20-07

Прижав средние и крайние держатели R, S струбцинами и вставив проставки шириной 27 мм, просверлите направляющие отверстия в полке В и вверните шурупы.

4. Для установки держателей R, S на место переверните корпус и поставьте его на подкладки из брусков, чтобы было удобнее работать со струбцинами (фото G). Из обрезка 19-миллиметровой доски выпилите рейку размером 27×305 мм и распилите ее поперек на отрезки длиной 45 мм для использования в качестве проставок. Разложите держатели на нижней стороне полки В вровень с ее задним краем и установите между ними проставки шириной 27 мм. Зафиксируйте держатели. Через монтажные отверстия держателей просверлите направляющие отверстия в полке и вверните шурупы. Для упрощения дальнейшей отделки удалите шурупы и держатели, отметив их положение, и отложите в сторону.

Пора делать полки для бутылок

1. Выпилите из 19-миллиметровой фанеры, облицованной шпоном вишни, полки Т и перегородки U. Затем острогайте вишневую лоску до толщины фанеры и выпилите из нее кромочные накладки V, W для полок и перегородок.

2. Так же, как и на царгах К, сделайте вдоль верхней кромки перегородок U два неглубоких пропила, служащих ловушками для клея (рис. 1).

3. Приклейте кромочные накладки V к полкам Т, а накладки W к перегородкам U, аккуратно выравнивая детали, и отшлифуйте после просушки. Затем приклейте перегородки U/W к нижней стороне полок T/V, выравнивая детали по заднему краю. (Спереди полка должна выступать на 6 мм за перегородки.)

Отделка

1.  Дополнительно отшлифуйте все места, которые в этом нуждаются, наждачной бумагой зернистостью 220 грит и тщательно удалите пыль.

2. Нанесите, если желаете, морилку, а затем прозрачное покрытие. (Мы использовали морилку Varathane Premium No. 245 Traditional Cherry и полуматовый полиуретановый лак Aquazar на волной основе с промежуточной шлифовкой наждачной бумагой № 320.)

3. Когда лак полностью высохнет, снова установите на место держатели бокалов R, S. Затем прикрепите к корпусу заднюю стенку, используя шурупы 3×16 мм с потайной головкой. Закрепите на передней стенке выдвижного ящика с помощью винта ручку-кнопку диаметром 32 мм. Чтобы ящик двигался плавно, нанесите на его боковые стенки N и направляющие рейки Р тонкий слой парафина. Вставьте ящик и полки в корпус. Теперь наполните шкаф любимыми винами и бокалами, откупорьте бутылку и отметьте завершение очередного проекта!

Винный шкаф-бар

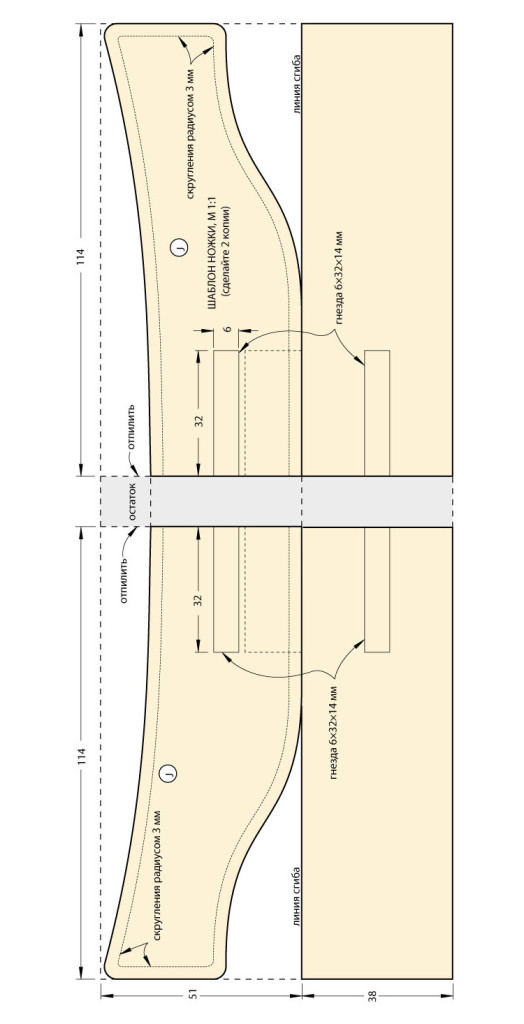

Шаблон ножки

wine-kabinet

2015-08-05_12-09-48 2015-08-05_12-09-59
