Встроенная мебель

Дополнительному месту для хранения всегда найдется применение, не так ли? Простой способ заполучить его — врезаться в объемные ниши, спрятанные за стенами вашего дома. Конфигурация свободного места, которым вы располагаете, не имеет значения: комбинируя данные модули, выдвижные ящики, дверцы и полки, вы сможете вписать их в пространство под лестницей, стену мансарды или в подоконную нишу.

Разработка плана в соответствии с пространством

Мы проектировали нашу встроенную мебель, используя два размера модулей (низкий модуль высотой 356 мм и высокий модуль высотой 711 мм). При этом старались учесть особенности различных стеновых конструкций, требования к месту для хранения и внешнему виду мебели. Типичные места для их установки — скошенная стена под лестницей (фото в начале статьи), подоконная ниша (рисунок справа) или низкая стена мансардного этажа (рисунок внизу). Ширина модулей равна 356 мм, что позволяет встроить их между стойками каркаса, обычно расположенными с шагом 406 мм. (Шаг соответствует расстоянию между центрами стоек.) Если расстояние между стойками каркаса вашего дома отличается от указанного, беспокоиться не стоит. Чтобы подогнать их к имеющему пространству, можно изменить ширину модулей и размеры других деталей.

Перед тем как приступить к осуществлению данного проекта, по соображениям безопасности убедитесь в том, что в стене нет электрических розеток, а полости между стоек свободны от труб водо- и газоснабжения, вентиляционных каналов и электропроводки. В случае монтажа модулей под лестницей также определите положение тетивы, чтобы проверить, не помешает ли она установке шкафа. Если окажется, что тетива мешает, вы можете расположить шкафы ближе к полу. (Мы установили наши шкафы на высоте 200 мм над уровнем пола.)

Закончив осмотр, сделайте набросок предполагаемой компоновки, чтобы определить необходимое количество низких и высоких модулей и рассчитать общее количество требуемых для проекта материалов. Осталось превратить заурядную стену в образцовое место для хранения.

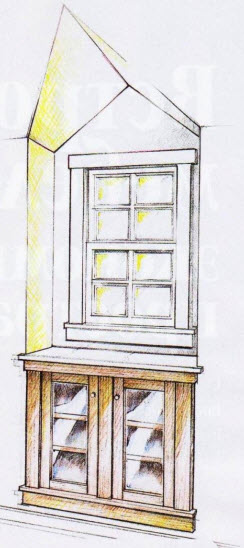

Монтаж под подоконник (подоконную нишу)

2015-08-05_15-32-17




Предлагаемые модули позволят трансформировать неиспользуемое место под окном в полезное место для хранения. На рисунке изображены два высоких модуля с полками и дверцами, установленные в пустое пространство между листами обшивки стены.

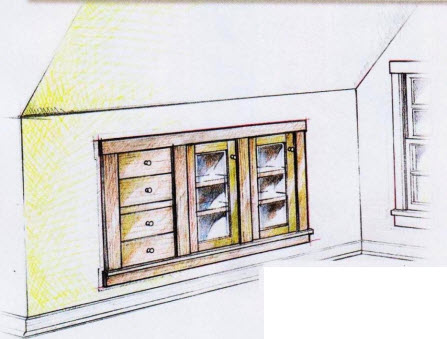

Монтаж в стену мансарды

2015-08-05_15-32-37

Установив эти модули в низкую стену мансарды, вы приобретете дополнительное место для хранения и красивый элемент дизайна. На рисунке показаны два высоких модуля с полками и дверцами, рядом с которыми расположены два установленные друг на друга низких модуля с выдвижными ящиками.

Разметьте и подготовьте проемы для модулей

1. Общие указания по выбору компоновки приведены в совете «Разработка плана в соответствии с пространством».

2. Определите положение стоек каркаса при помощи магнитного или электронного детектора, либо вбивая в стену в разных местах небольшой гвоздь. Стандартное расстояние между центрами стоек должно составлять 406 мм, а между ними должно оставаться пространство шириной около 368 мм. Начертите на стене контуры стоек.

2015-08-05_15-34-18

Разметив на стене положение модулей, выпилите проемы пилой для гипсокартона.

3. Пользуясь уровнем и линейкой, нанесите линию, соответствующую нижнему краю модулей. Отложите от этой линии вверх расстояние, равное высоте модулей, прибавьте 6 мм и нанесите линию, обозначающую верхний край каждого из проемов. Прибавленные 6 мм предоставят пространство для маневра и позволят отрегулировать положение модулей. Зазоры впоследствии будут закрыты наличниками.

4. Выпилите проемы для модулей при помощи пилы для гипсокартона (фото А).

Изготовьте детали и соберите модули

1. Из дубовой фанеры толщиной 19 мм выпилите верхние и нижние стенки А, короткие В и длинные С боковые стенки модулей.

2. Выпилите из доски толщиной 19 мм (мы использовали дуб для всех кромочных накладок, наличников и лицевых панелей) шесть заготовок размерами 19×2108 мм для изготовления верхних и нижних D, коротких Е и длинных F кромочных накладок. Каждой такой полоски хватит, чтобы сделать кромочные накладки для одного модуля.

3. Опилите заготовки по длине согласно «Схеме раскроя», чтобы получить кромочные накладки D, Е, F для всех соответствующих панелей модулей. Приклейте кромочные накладки к панелям (рис. 1) и прижмите их струбцинами.

2015-08-05_15-35-30

2015-08-05_15-36-344. Соберите и зафиксируйте струбцинами два низких модуля, состоящих из верхней/нижней А и двух коротких боковых стенок В. Проверьте модули на прямоугольность. Затем просверлите согласно рисунку направляющие и монтажные отверстия в коротких боковых стенках, верхней и нижней стенках, раззенкуйте монтажные отверстия и вверните шурупы.

5. Из дубовой фанеры толщиной 6 мм вырежьте короткие задние стенки G и прикрепите их к модулям гвоздями 1,2×25 мм.

Примечание. Мы решили, что проще нанести отделку на модули и задние стенки перед тем, как прикрепить задние стенки.

6. Чтобы просверлить в длинных боковых стенках С отверстия для полкодержателей с равными интервалами, сделайте приспособление, показанное на (рис. 2). Вставьте в патрон электродрели сверло диаметром 6 мм и прикрепите ограничитель глубины сверления (мы использовали малярный скотч) на расстоянии 16 мм от кончика сверла, что соответствует суммарной толщине приспособления (6 мм) и глубине отверстия (10 мм). Положите приспособление на внутреннюю сторону длинной боковой стенки, прижав его к верхней и длинной кромкам, и просверлите первый ряд отверстий. Затем переустановите приспособление, прижмите его к противоположной длинной кромке (фото В) и просверлите второй ряд отверстий. Проделайте то же самое со всеми длинными боковыми стенками С.

2015-08-05_15-37-28

Для сверления в длинных боковых стенках равномерно расположенных отверстий используйте самодельный шаблон-кондуктор и ограничитель глубины сверления.

7. Соберите и зафиксируйте струбцинами четыре высоких модуля, используя для каждого из них верхнюю и нижнюю стенки А и две длинные боковые стенки С (рис. 1). Проверив модули на прямоугольность, просверлите направляющие и монтажные отверстия в верхней и нижней стенках через длинные боковые стенки и раз- зенкуйте монтажные отверстия. Вверните шурупы.

8. Из фанеры толщиной 6 мм выпилите длинные задние стенки H и прибейте их сзади к высоким модулям гвоздями 1,2×25 мм.

Изготовьте выдвижные ящики

1. Из заготовок толщиной 13 мм выпилите боковые I, передние и задние J стенки выдвижных ящиков. (Мы использовали тополь, но вы можете выбрать породу дерева по своему усмотрению.)

2. Из фанеры толщиной 6 мм выпилите днища выдвижных ящиков К.

3. Выпилите в соответствии с рис. 3 и в боковых I, передних и задних J стенках выдвижных ящиков шпунты шириной 6 мм, необходимые для вставки дна К. С теми же настройками станка выпилите в боковых стенках выдвижных ящиков I два паза шириной 6 мм, в которые будут вставлены гребни передней и задней стенок ящика J.

2015-08-05_15-38-27

4. Прикрепите к параллельному упору пильного станка деревянную накладку и установите ее вплотную к пазовому диску шириной 6 мм (рис. 3b). Теперь выпилите фальцы на концах передних и задних стенок выдвижных ящиков J.

5. Соберите выдвижные ящики I, J, К без клея и убедитесь, что все соединения выполнены правильно. Затем склейте ящики и зафиксируйте их струбцинами, проверяя прямоугольность.

6. Из дубовых заготовок толщиной 19 м выпилите фальшпанели выдвижных ящиков L.

7. Приставьте фальшпанель к передней стенке J собранного ящика и отцентрируйте ее. Струбцинами прижмите фальшпанель к ящику и убедитесь, что она неподвижна. Теперь просверлите в ней через переднюю стенку ящика четыре направляющих и монтажных отверстия для шурупов (рис. 3) и раззенкуйте монтажные отверстия. Вверните шурупы. В центре фальшпанели просверлите сквозное отверстие диаметром 4 мм, выходящее внутрь ящика, для винта крепления ручки. (Вам понадобится винт длиной 38 мм.) Установите ручку. Таким же способом прикрепите фальшпанели и ручки к остальным ящикам.

8. Прижмите направляющие выдвижных ящиков к боковым стенкам I, выровняв с передними и нижними краями. Прикрепите направляющие шурупами. Отделите корпусные части направляющих и прикрепите их к боковым стенкам низких модулей (рис. 1).

Займитесь дверцами

1. Из дубовых заготовок толщиной 19 м выпилите стойки М и перекладины N дверок.

2. Сформируйте на концах вертикальных М и горизонтальных N брусков обвязки вырезы для соединений вполдерева (рис. 4).

2015-08-05_15-39-07

3. Склейте и зафиксируйте струбцинами рамки дверок, проверяя прямоугольность.

4. На задней стороне рамки по периметру проема отфрезеруйте фальц 6×10 мм для стекла и штапиков О, Р. Для предотвращения сколов фрезеруйте фальц за три прохода, удаляя за один проход около 3 мм. Стамеской подрежьте углы фальцев, делая их прямоугольными.

встроенная мебель под сходами5. Вставьте в патрон электродрели сверло Форстнера диаметром 35 мм и сделайте сзади в стойках М по два круглых гнезда глубиной 13 мм для установки петель с углом раскрытия 107° (рис. 4). Вставьте чашки петель в гнезда стоек. Закрепите монтажные пластины петель внутри высоких модулей, следуя инструкции производителя. При позиционировании пластин убедитесь, что лицевая поверхность рамки расположена вровень с кромочными накладками модуля D, F, а зазоры по периметру дверцы одинаковы. По окончании монтажа снимите рамки дверок.

6. Для изготовления штапиков О, Р (рис. 4) острогайте в рейсмусовом станке дубовую заготовку размером 13x51x1727 мм до толщины 6 мм. Установив в цангу закрепленного в столе фрезера фрезу для скруглений радиусом 3 мм, обработайте две длинные кромки заготовки, а затем отпилите с каждой стороны заготовки полоску шириной 6 мм. Повторите операцию, чтобы получить третью полоску. Каждой такой полоски достаточно, что-бы изготовить комплект штапиков для одной дверцы. Теперь опилите концы штапиков на ус, одновременно подгоняя их длину к размеру проемов с задней стороны дверцы. Примечание. Мы нанесли на дверцы отделку до установки стекол и штапиков.

7. Вложите в проем дверцы стекло размером 3x222x578 мм. Закрепите его штапиками О, Р, используя штифты 1×13 мм. Установите стекла в остальные дверцы.

8. Просверлите в стойках М отверстия диаметром 4 мм для крепления ручек (рис. 4). Установите ручки, используя прилагаемые к ним винты.

9. Из дубовой заготовки толщиной 19 мм выпилите упоры Q. Приклейте их к верхней А и длинной боковой С стенкам высоких модулей на стороне, противоположной петлям (рис. 1), и прижмите струбцинами. Расстояние от кромочных накладок D, F до упоров равно толщине дверки, увеличенной на толщину резинового амортизатора. (Используйте любые самоклеящиеся амортизаторы.)

Настал черед полок

1. Из дубовой фанеры толщиной 19 мм выпилите полки R.

2. Из дубовой доски толщиной 19 мм выпилите кромочные накладки полок S. Приклейте кромочные накладки, выровняв их заподлицо с верхней стороной полок (рис. 1), и прижмите струбцинами. (Кромочные накладки выступают относительно полок снизу.)

Установите модули на место

2015-08-05_15-39-43

Чтобы выставить модули в проемах вертикально, вставьте прокладки между модулями и стойками каркаса стены.

1. Вставьте модуль в предназначенный для него стенной проем, оперев его на нижний край проема. Чтобы выровнять зазоры и установить модуль вертикально, вставьте прокладки (фото С). Пользуясь линейкой-правилом, убедитесь, что передняя сторона модуля расположена вровень с поверхностью стены. После этого зафиксируйте модуль, ввернув шурупы 4,5×45 мм через стенки модуля и прокладки в стойки каркаса стены.

2. Установите оставшиеся модули, выравнивая их таким же способом. Проверьте расстояния между внешними краями смежных модулей — они должны быть одинаковыми вверху и внизу (в нашем случае оно составило — 51 мм). Это дополнительно подтверждает, что модули установлены вертикально.

Добавьте наличники

Примечание. Мы нанесли отделку на наличники перед их установкой, а после установки подправили покрытие, где это требовалось.

1. Из дубовой доски толщиной 19 мм выпилите лежень Т, а из доски толщиной 13 мм — нижний горизонтальный наличник U.

2. Расположите нижний горизонтальный наличник U под лежнем Т вровень с его задней кромкой и отцентрируйте его относительно лежня в поперечном направлении (рис. 5). Прикрепите лежень к наличнику отделочными гвоздями диаметром 1,8 мм.

Встроенная мебель схема

3. Расположите лежень с наличником T/U на стене, отцентрировав их относительно модулей в поперечном направлении и оставив у верхнего края нижних стенок А модулей платик (уступ) шириной 6 мм. Прикрепите лежень с наличником отделочными гвоздями диаметром 2,4 мм, вбитыми через наличник в стойки каркаса стены.

4. Из дубовой заготовки толщиной 19 мм выпилите вертикальные наличники V, W, X, Y.

5. Приложите на место вертикальный наличник V, как показано на рис. 5, оставив у левого края низкого модуля платик шириной 6 мм. Прикрепите наличник к модулю гвоздями диаметром 2,4 мм. Теперь установите вертикальный наличник V, расположив его между низким и соседним высоким модулями, оставив у краев обоих модулей 6-миллиметровые платики, и закрепите его в этом положении гвоздями.

2015-08-05_15-40-06

Расположите все вертикальные и горизонтальные наличники таким образом, чтобы вокруг модуля получился платик шириной 6 мм.

6. Из дубовой доски толщиной 13 мм выпилите верхние горизонтальные наличники Z, АА.

7. Расположите верхний горизонтальный наличник Z над низким модулем и прикрепите его к модулю гвоздями (рис. 5 и фото D).

8. Точно так же установите остальные вертикальные наличники X, Y и верхние горизонтальные наличники Z, АА. Последний верхний горизонтальный наличник АА центрируйте относительно двух вертикальных наличников Y.

Осталась отделка

1. Окончательно отшлифуйте все ранее не отшлифованные поверхности наждачной бумагой зернистостью 220 единиц и тщательно удалите пыль.

2. Нанесите морилку по своему выбору (мы выбрали «Золотистый дуб» от Minwax), а затем полуматовый полиуретановый лак. Между слоями отшлифуйте покрытие и удалите пыль.

3. В заключение установите дверки, ящики, резиновые амортизаторы упоров Q и полкодержатели с полками.

2015-08-05_15-43-00 2015-08-05_15-43-16
