Зеркало для комода

Сначала изготовьте детали рамы

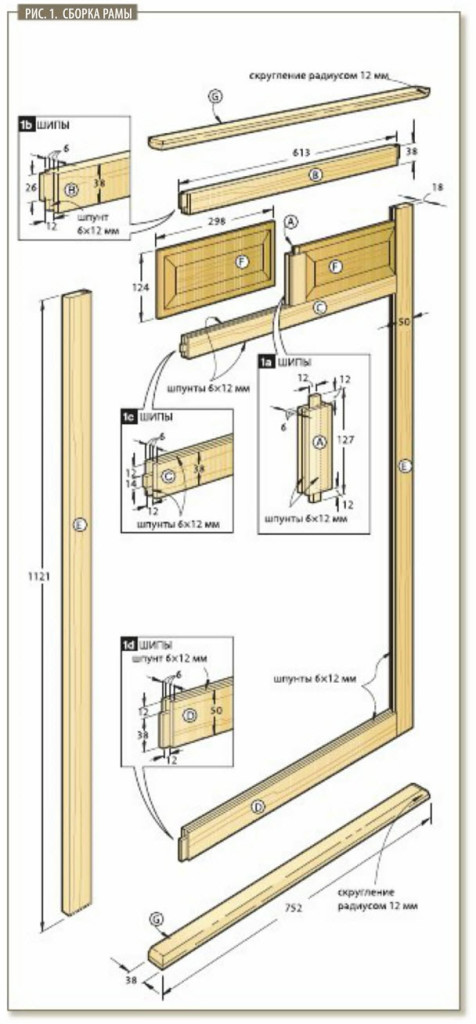

1. Из 18-миллиметровых досок выпилите средник А, верхнюю В, среднюю С и нижнюю D перекладины, а также стойки Е. Выпилив все детали, разложите их в конфигурации, показанной на рис. 1. Разметьте на них положение шипов и шпунтов, а также поставьте метки, обозначающие расположение каждой детали в готовой раме. Сохраните несколько обрезков для настройки.

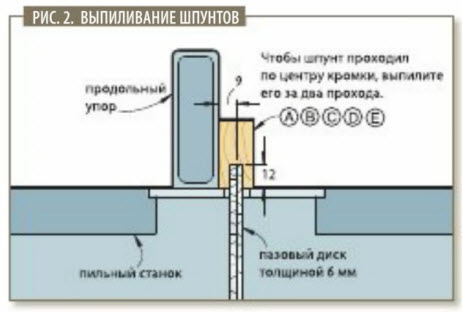

2. Установите в пильный станок пазовый диск толщиной б мм и настройте глубину пиления равной 12 мм. Расположите продольный (параллельный) упор так, чтобы диск проходил точно по центру кромки заготовок (рис. 2). Выпилите шпунты в деталях А, В, С, D и Е (рис. 1). Чтобы шпунты располагались точно посередине кромок, после первого прохода разворачивайте заготовку концами на 180° и делайте второй проход.

2015-07-09_17-51-45

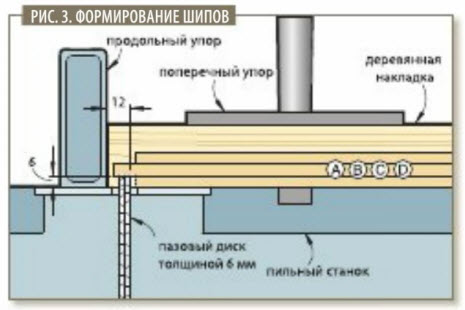

3. Не сдвигая упор, опустите диск, уменьшив его вылет до б мм. Прикрепите к поперечному (угловому) упору деревянную накладку, оставив между ней и продольным упором 3-миллиметровый зазор. Сформируйте на деталях А, В, С и D короткие шипы-гребни (рис. 1а; 1b; 1с и 1d) в соответствии с рис. 3. Выпиливайте шипы за три прохода, начиная от торца и постепенно придвигая заготовку к продольному упору.

2015-07-09_17-51-54

2015-07-09_17-53-26Сделайте филенки, навершие и полочку

1. Из 12-миллиметровой доски выпилите филенки F и сохраните обрезок для настройки фрезерного стола.

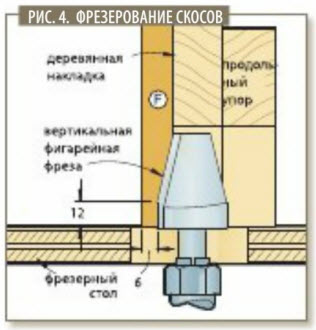

2. Установите в фрезерный стол вертикальную фигарейную фрезу и прикрепите к продольному упору высокую деревянную накладку. Настроив станок, отфрезеруйте скос на пробном обрезке (рис. 4). Проверьте, как он вставляется в шпунты деталей рамы. Поправьте, если необходимо, положение упора и отфрезеруйте скосы на филенках, обработав сначала торцевые стороны. Для предотвращения сколов при фрезеровании поперек волокон пользуйтесь подпорным бруском-толкателем.




2015-07-09_17-55-07

3. Окончательно отшлифуйте филенки наждачной бумагой № 220, смягчив резкие переходы граней с помощью эксцентриковой шлифмашины. Чтобы из-за усушки древесины неотделанные края филенок не оказались на виду, нанесите спой глянцевого полиуретанового лака. Когда покрытие высохнет, слегка отшлифуйте его наждачной бумагой № 220.

4. Из 18-миллиметровой доски выпилите навершие и полочку G. Установите в фрезерный стол фрезу для скруглений радиусом 12 мм и обработайте сначала торцы, а затем передние кромки деталей. Для предотвращения сколов на торцах прикрепите к поперечному упору деревянную накладку, конец которой должен почти касаться подшипника фрезы. Окончательно отшлифуйте навершие и полочку.

Теперь соберите раму

Зеркало для комода1. Разложите все детали рамы на ровной поверхности в конфигурации, показанной на рис. 1. Используя клей с увеличенным временем схватывания, чтобы избежать спешки, приклейте на место средник А между верхней В и средней С перекладинами, выровняв его посередине.

2. Вставьте на место филенки F, просто вдвигая их в шпунты без клея. Добавьте одну стойку Е, приклеив ее на место и выровняв верхний торец с верхней перекладиной.

3. Теперь приклейте нижнюю перекладину D и вторую стойку Е, аккуратно выравнивая детали на углах рамы. Зафиксируйте сборку струбцинами и удалите все выдавленные излишки клея. Проверьте раму на прямоугольность и оставьте ее для просушки на ровной поверхности. Когда клей высохнет, снимите струбцины и отшлифуйте раму наждачной бумагой № 220.

4. Приклейте к раме навершие и полочку G, выравнивая их по задней стороне.

Подготовьте место для зеркала

2015-07-09_17-50-27

Формируя фальц для зеркала, удалите фрезой заднюю стенку шпунта. Подшипник фальцевой фрезы следует по кромке полоски из оргалита.

1. Чтобы сделать на задней стороне рамы фальц для зеркала, нужно удалить заднюю стенку на открытой части шпунтов. Закрепите в цангу фрезера 12-миллиметровую фальцевую фрезу и настройте глубину фрезерования равной 8 мм.Выпилите из 6-милли- метрового оргалита полоски шириной 12 мм и вставьте их в открытые шпунты рамы. Отфрезеруйте фальц на обратной стороне, ведя подшипник фрезы по кромкам полос из оргалита (фото А). Удалите полоски и подрежьте уголки фальца стамеской.

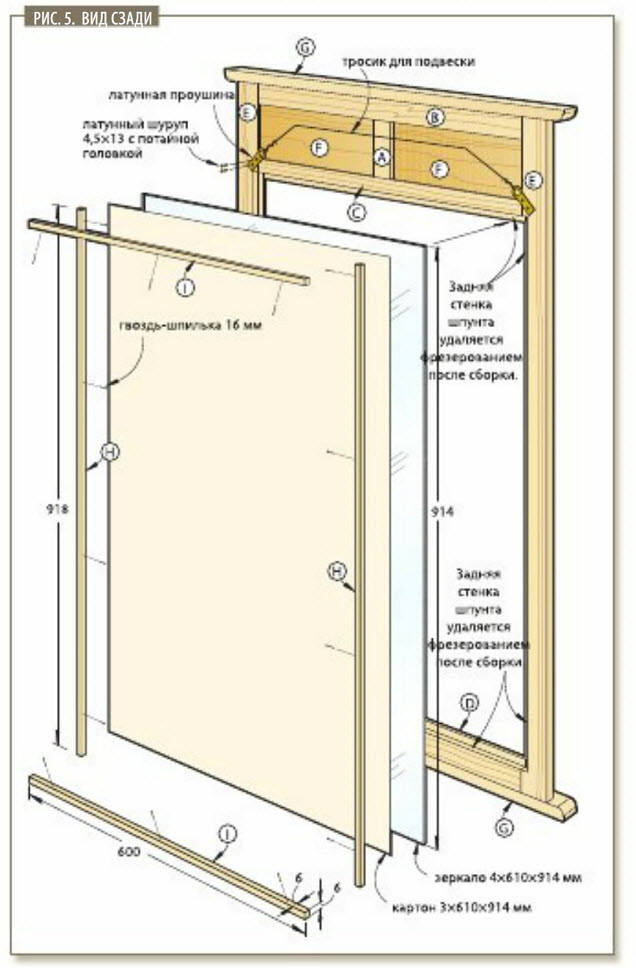

2. Выпилите и острогайте тонкие рейки для вертикальных и горизонтальных штапиков H, I. Опилите их до окончательной длины. Горизонтальные штапики устанавливаются между вертикальными. Кусачками-бокорезами удалите головку тонкого отделочного гвоздя и используйте его вместо сверла, чтобы сделать отверстия в штапиках (рис. 5).

2015-07-09_17-56-13Завершите отделку и вставьте зеркало

1. Дополнительно отшлифуйте все места, которые нуждаются в этом, и тщательно удалите пыль. Нанесите слой глянцевого полиуретанового лака. После просушки слегка отшлифуйте покрытие наждачной бумагой № 220 и нанесите на раму и филенки слой полуматового полиуретана.

2. Просверлив направляющие отверстия, прикрепите шурупами элементы подвески (рис. 5). Используйте витой тросик, рассчитанный на нагрузку не менее 15 кг.

3. Подготовьте кусок зеркала толщиной 4 мм, длина и ширина которого на 3 мм меньше размеров проема между фальцами. Вложите зеркало в раму, закрыв его с задней стороны куском толстого картона, и закрепите штапиками, прибивая их отделочными гвоздями длиной 16 мм.

4. Повесьте зеркало на стену над комодом, расположив его по центру. Мы закрепили на стене два крючка, которые умещаются в проемах рамы за филенками. Отрегулируйте с помощью тросика высоту подвески так, чтобы между зеркалом и комодом был минимальный зазор.

2015-07-09_17-59-56

2015-07-09_17-59-15
