Направляющие для выдвижных ящиков

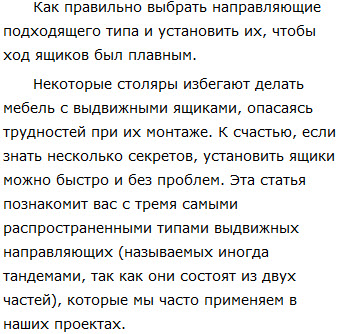

2015-07-04_12-16-04

Мы покажем, как установить их в корпус с фасадной рамой, где требуется добавить монтажные кронштейны сзади, а иногда и спереди. В корпус, не имеющий фасадной рамы, такие направляющие устанавливаются еще проще.

Перед тем как приступить к изготовлению шкафа с ящиками или комода, советуем заранее купить выдвижные направляющие или, по крайней мере, выяснить их точные размеры и особенности монтажа. Затем изготовьте корпус с учетом размеров направляющих. Выдвижные ящики должны быть строго прямоугольными и не иметь перекосов.

Большинство направляющих, которые крепятся к ящикам с боков, имеют в собранном виде толщину около 12,5 мм. Поэтому, определяя размеры ящиков, следует вычесть 25 мм из ширины проема, чтобы получить место для установки направляющих. (Направляющие, устанавливаемые снизу, обычно имеют толщину 10 мм. Инструкции по их монтажу даны в конце этой статьи.) Если для крепления направляющих к задней стенке корпуса нужно использовать кронштейны, уменьшите длину ящика, чтобы он не упирался в кронштейны при закрывании.

Роликовые направляющие недороги и доступны

Их преимущества

  • Они обычно продаются по цене менее $10 за пару, и их можно найти в большинстве торговых центров.
  • Ящичные части таких направляющих прилегают к боковым стенкам снизу и сбоку, поэтому их почти невозможно установить неправильно.
  • По сравнению с другими типами направляющих, они менее чувствительны к небольшим перекосам, так как между краями канавки и пластиковым роликом есть зазоры около 1 мм.
  • Им не требуется смазка, и они идеально подходят для запыленных помещений, например, столярной мастерской.

Для упрощения монтажа мы прикрепили корпусную часть направляющих к задней стенке с помощью стандартных кронштейнов, продающихся отдельно. Перед началом работы разделите направляющие на две части: ящичную и корпусную.

Сначала установите направляющие в корпус

1. Расположите корпусную часть направляющей на фасадной раме, чуть сдвинув ее передний край вглубь проема. Рекомендуем пользоваться монтажным приспособлением, с помощью которого удобно удерживать корпусную часть в нужном положении (фото А, В) или просто придерживать ее рукой, чтобы выровнять, как описано в следующем шаге. Просверлите направляющее отверстие и вверните один шуруп в фасадную раму.




2015-07-04_11-50-23

Удерживая направляющую перпендикулярно фасадной раме, закрепите ее шурупом. Магнитное приспособление фирмы Kreg облегчает работу.

2015-07-04_11-50-44

Если корпус стоит на горизонтальной поверхности, можно выровнять направляющие с помощью небольшого уровня, закрепленного малярным скотчем.

2. Измерьте зазор между боковой стенкой корпуса и направляющей, чтобы установить ее под прямым углом к фасадной раме (фото С).

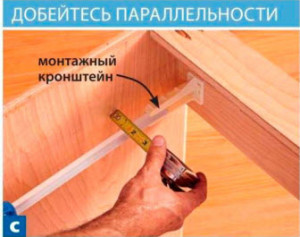

2015-07-04_11-50-56

Для уверенности, что направляющая параллельна боковой стенке, измерьте расстояния спереди и сзади.

2015-07-04_11-51-08

Ввернув в горизонтальную прорезь один шуруп, можно регулировать положение ящика из стороны в сторону после монтажа второй направляющей.

3.Вверните шуруп в одну из горизонтальных прорезей на фланце заднего кронштейна (фото D).

4. Проделайте шаги 1-3 с другой стороны проема.

Теперь займитесь ящиком

2015-07-04_11-51-20

С помощью прилагающихся шурупов закрепите направляющую сначала у передней стенки ящика. Затем вверните шуруп у дальнего конца.

1. Прикрепите ящичную часть направляющей к боковой стенке ящика, сдвинув ее на 1 мм назад от передней стороны (фото Е). Проделайте то же самое с другой стороны ящика.

2. Вставьте ящик в корпус и проверьте правильность работы направляющих. Если ящик застревает, ослабьте шурупы крепления задних кронштейнов и отрегулируйте положение обеих корпусных частей, чтобы ролики катились плавно.

2015-07-04_11-51-32

Если обнаружится перекос, ослабьте шурупы крепления задних кронштейнов и сдвигайте задние концы направляющих вниз, пока зазоры не исчезнут.

3. С помощью линейки убедитесь, что передняя стенка ящика расположена вровень с корпусом (фото F). Если требуется немного приподнять или опустить ящик, сначала вверните шурупы в середину вертикальной прорези задних кронштейнов. Удалите шурупы из горизонтальных прорезей, поправьте положение ящика, сдвинув его вверх или вниз, а затем снова вверните шурупы в горизонтальные прорези.

4. Выровняв переднюю сторону ящика с фасадной рамой и добившись плавности хода, вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие на месте.

(Если ящики будут врезными, то их передние стенки будут лицевыми поверхностями. Если к передним стенкам планируется крепить фальшпанели, сделайте это после установки направляющих и их регулировки).

Шариковые направляющие для больших нагрузок

Их преимущества

  • Отлично подходят для ящиков с тяжелым содержимым, например, с посудой или инструментами.
  • Направляющие полного выдвижения обеспечивают удобный доступ к задней стенке ящика. С менее дорогими направляющими, которые выдвигаются на гА, доступ к задней четверти ящика будет не таким удобным. Оба типа направляющих устанавливаются одинаково.

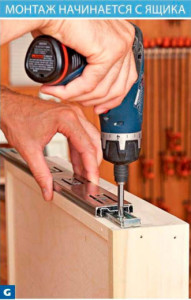

  • 2015-07-04_11-57-03

    Не разделяя части направляющей, выровняйте ее с нижним краем боковой стенки. Сдвиньте корпусную часть назад для доступа к прорезям и вверните шуруп.

    Линейные шарикоподшипники со смазкой обеспечивают великолепную плавность хода.

  • Обычные шариковые направляющие стоят от $8 до $25 за пару. Дополнительные функции, такие как механизм автоматического закрытия или усиленная конструкция для больших нагрузок, обходятся дороже.

Прикрепите их сначала к ящику

1. Вначале устанавливаются ящичные части направляющих. Сдвинув части направляющей и выровняв их с низом и передней стенкой ящика, закрепите передний конец, ввернув шуруп в вертикальную прорезь (фото G). Затем добавьте шуруп у другого конца.

3. Проделайте то же самое с другой стороны ящика, затем отделите корпусные части направляющих.



Теперь — корпус

2015-07-04_11-58-19

Уперев отгиб фланца в фасадную раму и удерживая направляющую горизонтально, прикрепите ее к раме двумя шурупами.

1. Вставьте корпусную часть направляющей в передний монтажный фланец (который продается отдельно) и плотно прижмите отогнутую заднюю часть фланца к задней стороне фасадной рамы, чтобы создать необходимый отступ (фото Н).

2. Прикрепите сверху направляющей малярным скотчем небольшой уровень (или используйте уровень с магнитным основанием) и с его помощью выровняйте корпусную часть горизонтально. (Сначала с помощью клиньев требуется добиться горизонтальности самого корпуса.) Измерьте зазор между направляющей и боковой стенкой, чтобы добиться параллельности.

2015-07-04_11-58-29

С помощью центрирующего сверла сделайте отверстия, а затем вверните шуруп в середину горизонтальной прорези, чтобы отрегулировать положение ящика.

3. Закрепите задний монтажный кронштейн на задней стенке (фото I).

4. Аккуратно вставьте ящик в корпус и плавно задвигайте, чтобы сработали обе защелки. Для регулировки применяйте те же методы, что и для роликовых направляющих, начиная с шага 4.

5. Вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие.











Нижние направляющие полностью скрыты от взгляда

Их преимущества

  • Благодаря их расположению ширина ящика может быть почти равной ширине проема, требуются только 3-миллиметровые зазоры с каждой стороны.
  • Использование одной-единственной направляющей в середине ящика уменьшает затраты на фурнитуру.

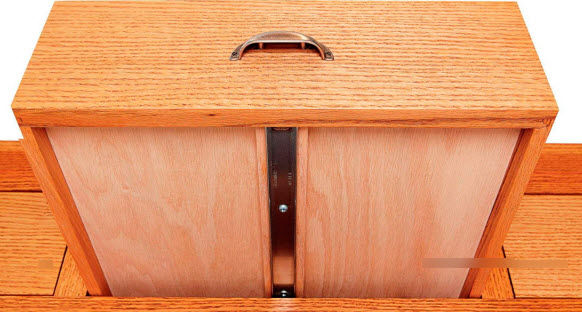

Если устанавливать для каждого ящика только одну нижнюю направляющую, нужно уменьшить нагрузку примерно вдвое по сравнению с такими же ящиками, имеющими две направляющие. (Одиночные направляющие обычно рассчитаны на нагрузку около 12 кг.) Для их установки требуются не только шурупы — дно ящика должно иметь толщину 12 мм, или нужно добавить проставку, как показано на нижнем фото в начале статьи. Большинство направляющих этого типа имеют толщину 10 мм, но под дном ящика следует оставить пространство высотой 12 мм. Это обеспечит зазор между стенками ящика и фасадной рамой.

Направляющие для выдвижных ящиков

Сначала прикрепите к ящику

1. Для врезного ящика выровняйте направляющую посередине его ширины вровень с передней стенкой. Если ящик имеет накладную фальшпанель, сделайте вырезы в нижних краях стенок (фото J), чтобы расположить направляющую вровень с передней стенкой ящика.

3. Выровняйте направляющую и прикрепите ее шурупами спереди и сзади (фото К).

2015-07-04_12-04-51

Разметьте на передней и задней стенках линии с отступом 3 мм от направляющей и сделайте пропилы до самого дна ящика Остальное удалите стамеской.

2015-07-04_12-05-00

Закрепив передний конец направляющей одним шурупом, измерьте расстояние до боковой стенки, чтобы обеспечить параллельность.

Как крепить к корпусу

1. Прикрепите передний конец направляющей к фасадной раме одним шурупом (фото L). Для врезного ящика сначала закрепите на задней стороне фасадной рамы бобышку толщиной 1 9 мм, к которой будет крепиться направляющая.

2. Используя монтажный кронштейн, прикрепите второй конец направляющей к задней стенке корпуса, контролируя перпендикулярность по отношению к фасадной раме. Если в корпусе под ящиком есть пылезащитная панель, можно прикрепить направляющую непосредственно к ней, а не к задней стенке.

2015-07-04_12-06-45

Прикрепите корпусную часть посередине проема фасадной рамы, сдвинув назад на 1 мм. Возможно, шуруп придется ввернуть под небольшим углом из-за мешающей перекладины вверху.

2015-07-04_12-06-52

Антифрикционные накладки не только не дают ящику покачиваться, но также делают его скольжение более плавным.

3. Для дополнительной поддержки ящика и предотвращения перекосов установите антифрикционные накладки в углах проема фасадной рамы, где по ним будут скользить боковые стенки (фото М).
