Пергола своими рукам с пошаговой инструкцией и чертежами

Приступая к разработке этого проекта, я хотел включить в него некоторые архитектурные детали, которые мне особенно нравятся, — массивные опорные столбы и балки, боковые панели обшивки с решетками, арочные перемычки и двухскатную крышу. Мне также хотелось, чтобы конструкция получилась не слишком сложной. Выполнить оба условия оказалось возможно при использовании калиброванных пиломатериалов стандартного сечения и соединений на шурупах, что позволяет построить перголу без больших затрат и трудностей почти каждому домашнему мастеру. Но как быть с арочными перемычками?

Их нетрудно сделать методом склейки из нескольких частей. Уверен, что процесс изготовления этой конструкции доставит не меньше удовольствия, чем вид новой постройки, украшающей сад.

Кевин Бойл, дизайнер

2015-06-30_15-43-01

2015-06-30_15-45-39Сначала продумайте все этапы монтажа

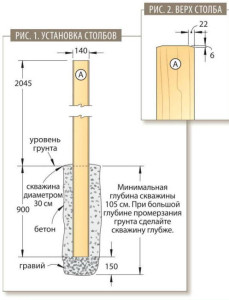

  • Прежде чем купить необходимые материалы, решите, как вы будете устанавливать конструкцию (она должна быть надежно закреплена в грунте), и рассчитайте длину столбов А.
  • Для столбов, нижняя часть которых контактирует с грунтом и бетоном, необходимо использовать антисептированную под давлением или стойкую к гниению древесину (мы выбрали лиственницу). Длина каждого столба должна быть не менее 3 м, чтобы вкопать их на глубину 90 см (рис. 1). Если в вашей местности глубина промерзания грунта еще больше, потребуется соответственно увеличить длину столбов. Уточните эти данные в местных органах строительного надзора.
  • Если столбы будут крепиться к вкопанным опорам из бетона или оцинкованной стали или к сплошной бетонной плите, их высота должна быть 2045 мм. Определите способ крепления столбов и подберите соответствующий крепеж.
  • Чтобы не повредить проложенные под землей трубы или провода, выясните их расположение у местных коммунальных служб.

Начните с боковых стенок




1. Прочтите предыдущий раздел и опилите столбы А до необходимой длины. Рубанком или ленточной шлифмашипой сделайте вверху фаски с двух противоположных сторон (рис. 2).

2. Выпилите верхнюю, среднюю и нижнюю перекладины В, а также монтажные доски С указанной длины (рис. 3). Просверлите на обоих концах каждой перекладины В косые отверстия-карманы.

2015-06-30_15-47-07

3. Примечание. Выполните шаги 3-9, чтобы сделать одну боковую стенку, а потом в таком же порядке соберите вторую. Положите два столба А на ровную поверхность параллельно друг другу, при этом грани без фасок должны быть обращены внутрь. Прикрепите к верхнему концу каждого столба проставку длиной 292 мм (фото А). Чтобы выровнять верхнюю перекладину В посередине ширины, положите рядом с каждым столбом обрезок толщиной 25 мм. Прикрепите верхнюю перекладину В к столбам А шурупами, ввернув их в косые отверстия.

2015-06-30_15-48-46

Выровняв верхнюю перекладину В между столбами А, зафиксируйте их струбцинами. Вворачивая шурупы, плотно прижимайте торцы перекладины к столбам.

2015-06-30_15-48-56

Стойки D служат проставками при креплении средней перекладины В к столбам А. Чтобы стыки были плотными, стяните сборку струбциной.

4. Выпилите стойки D. Струбцинами прикрепите по одной стойке к каждому столбу А, прижав торец к верхней перекладине В (фото В). Прижмите среднюю перекладину В к стойкам и прикрепите ее шурупами к столбам.

5. Распределите остальные стойки D (рис. 3) и закрепите их шурупами, ввернутыми через перекладины В (фото С).

2015-06-30_15-51-51

Добавляя стойки D, раззенкуйте отверстия для шурупов, чтобы монтажные доски С плотно прилегали к средним перекладинам В.

2015-06-30_15-51-59

Выровняйте монтажную доску С и прикрепите к средней перекладине шурупами через косые отверстия. Для крепления нижней доски сделайте отверстия в нижней перекладине В снизу.

6. Поставьте на каждом столбе метку, отступив на 1320 мм вниз от средней перекладины В. Установите нижнюю перекладину В, выровняв ее верхнюю сторону по этим меткам.

7. В одной монтажной доске С сделайте четыре косых отверстия-кармана для шурупов с внутренней стороны (рис. 3). Прикрепите эту доску к средней перекладине снизу (фото D). Вторую монтажную доску (без косых отверстий) прикрепите сверху к нижней перекладине, ввернув шурупы снизу, как показано на рисунках.

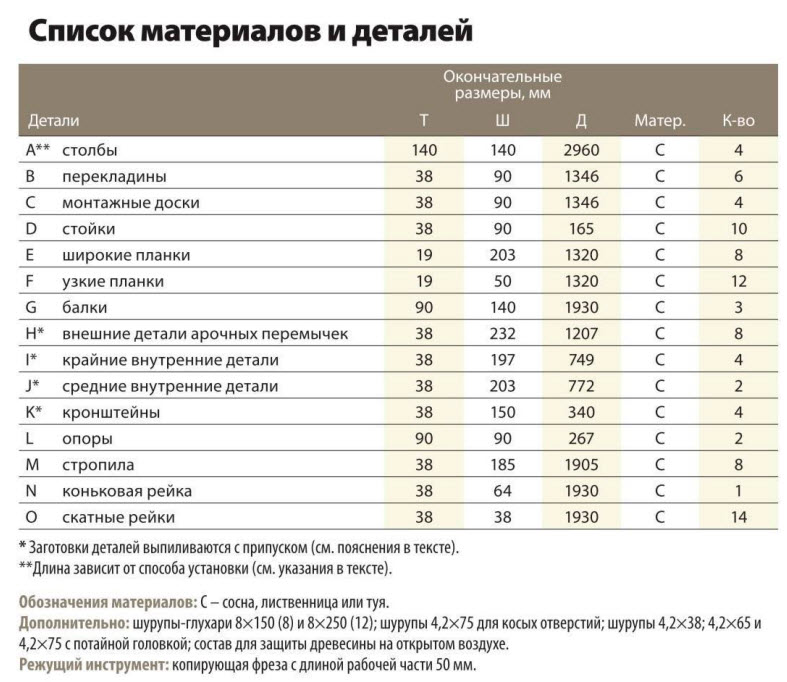

8. По указанным в «Списке материалов» размерам выпилите широкие и узкие планки Е, F. Прижмите крайние широкие планки вплотную к столбам А и прикрепите их шурупами к монтажным доскам С. Установите остальные планки с промежутками около 25 мм (фото Е).

2015-06-30_15-54-47

Шурупы крепления планок Е, F будут видны, поэтому аккуратно разметьте их расположение с помощью угольника на всех планках, выравнивая по одной линии.

2015-06-30_15-54-56

Специальные шурупы можно ввернуть без сверления монтажных отверстий. Будьте осторожны, чтобы не вырвать волокна в торце столба.

9. Выпилите три балки G указанной длины (рис. 3). Выровняйте балку посередине ширины боковой стенки A-F. Просверлите направляющие отверстия и закрепите балку шурупа- ми-глухарями 8×250 мм (фото F). Закончив сборку обеих боковых стенок, отложите их и третью балку G в сторону.

Изготовление арочных перемычек

1. На лоске размером 38x285x1220 мм разметьте контуры внешней детали перемычки Н (рис. 4). Чтобы начертить дуги, поставьте две крайние контрольные точки внизу и среднюю вверху, руководствуясь размерами, указанными на рисунке. Согните планку гибкого лекала в соответствии с расположением контрольных точек и проведите плавную дугу, проходящую через все три точки.

2015-06-30_15-56-46

2. Сначала выпилите верхнюю (внешнюю) дугу. Затем с помощью торцовочной пилы опилите скосы на концах заготовки. Наконец, выпилите нижнюю дугу. Ведите пилку электролобзика почти вплотную к линии контура. Гладко отшлифуйте кромки под прямым углом к пластям заготовки, которая послужит шаблоном для изготовления остальных внешних деталей Н.

3. Перенесите контуры шаблона на семь таких же заготовок, обведя его карандашом. Выпилите их так же, как делали это в шаге 2. Оставьте снаружи линий разметки дуг припуск около 3 мм, а концы заготовок опилите точно по прямым линиям.

4. Положите заготовку-шаблон на одну из грубо выпиленных заготовок Н, выровняйте концы и скрепите обе заготовки парой шурупов. Удалите припуск копирующей фрезой с подшипником (фото G). Проделайте то же самое с остальными заготовками.

2015-06-30_15-57-49

Подшипник, установленный на конце фрезы, движется по кромке заготовки-шаблона, а фреза точно копирует контуры дуг арочной перемычки.

2015-06-30_15-58-05

Просверлите три косых отверстия и скрепите шурупами две внешние детали Н арочной перемычки, аккуратно выровняв кромки и пласти.

5. Состыкуйте концы двух внешних деталей Н на верстаке или другой ровной поверхности (рис. 5, фото Н). Просверлите у конца одной из деталей косые отверстия-карманы и соедините две внешние детали шурупами. Таким же способом скрепите остальные пары внешних деталей.

2015-07-01_9-54-57

6. Повторив шаги 1-3, изготовьте крайние и средние детали I, J для внутренней части перемычек (рис. 4). Отметьте тонкими линиями центр на кромках средних деталей J.

7. Положите собранную ранее внешнюю сторону перемычки Н/Н на ровную поверхность. Отверстия- карманы должны быть обращены вверх. Равномерно нанесите водостойкий клей (например, Titebond III) на среднюю деталь J и положите ее сверху, совместив центральные метки со стыком деталей Н (фото I). Закрепите деталь шурупами.

Краткий совет! Временно прикрепите на место крайние детали I, которые помогут удерживать среднюю деталь во время приклеивания и сверления отверстий.

2015-06-30_16-01-54

Средняя деталь J внутреннего слоя, перекрывая стык внешних деталей Н/Н, значительно повышает прочность арочной перемычки. Приклейте деталь и закрепите шурупами так, чтобы ее кромки немного выступали за края внешних деталей.

2015-06-30_16-02-06

Фрезером с копирующей фрезой выровняйте кромки деталей внутреннего слоя заподлицо с внешними деталями. Ступеньки на концах склейки формируют пазы для последующей сборки перголы.

8. Приклейте и закрепите шурупами крайние детали I, стыкуя их со средней деталью J (рис. 5). Они должны не доходить до концов внешних деталей Н/Н, образуя паз, которым перемычки надеваются на кронштейны К (рис. 8).

9. Удалите лишний материал на кромках внутренних деталей I/J с помощью копирующей фрезы, прижимая ее подшипник к внешним деталям Н/Н (фото J). Нанесите клей на поверхность средних деталей I/J и положите сверху еще одну собранную внешнюю сторону перемычки. Выровняв торцы и кромки, зафиксируйте склейку струбцинами и скрепите шурупами. Гладко отшлифуйте кромки. Таким же способом соберите вторую арочную перемычку.

2015-07-01_9-58-59

Установка боковых стенок и балок

1. Тщательно разметьте на стройплощадке места установки столбов А (рис. 6). Выкопайте ямы или пробурите скважины диаметром не менее 30 см для окончательного выравнивания (рис. 1).

2015-07-01_9-56-41

Установите расстояние между боковыми стенками А-G с помощью временных распорок. Шурупами или струбцинами прикрепите подкосы для фиксации стенок в вертикальном положении.

2. Из брусков сечением 50×100 мм выпилите две временные проставки такой же длины, как у арочных перемычек H/I/J, которые помогут правильно расположить боковые стенки А-G. Из таких же брусков сделайте временные подкосы для фиксации стенок (фото К). Пригласив помощников, установите столбы в скважины, выровняйте стенки по вертикали и параллельно друг другу. Верхние края обеих стенок должны располагаться на одном уровне. Выровняв стенки и зафиксировав их подкосами, заполните скважины бетоном.



2015-07-01_10-07-42

3. Изготовьте четыре кронштейна К (рис. 7). В указанных местах сделайте цековки с монтажными отверстиями. Расположите кронштейны К посередине граней столбов А (рис. 8) и вверните шурупы (фото L).

2015-07-01_10-01-10

Выровняйте кронштейн К посередине грани столба А и зафиксируйте струбциной, а затем закрепите шурупами.

4. Вместе с помощником поднимите арочные перемычки H/I/J на место и наденьте их пазами на кронштейны К (фото М) для проверки размеров. Затем нанесите в пазы перемычек клей «жидкие гвозди» и окончательно установите перемычки на место. Прикрепите их к кронштейнам шурупами (фото N).

2015-07-01_10-01-24

После пробной установки арочных перемычек Н/l/J, как показано слева, нанесите клей в пазы на концах. Поставьте перемычки на место, надев пазы на кронштейны К. Прикрепите перемычки к кронштейнам шурупами, ввернув их с обеих сторон.

2015-07-01_10-05-24

Небольшим рубанком или ленточной шлифмашиной сформируйте плоский участок на каждой арочной перемычке для установки опор L.

5. Разметьте сверху каждой арочной перемычки по центру участок длиной 90 мм и выровняйте плоскость для установки опор L (рис. 8 и фото О).

6. Выпилите опоры L указанной длины и сделайте по три косых отверстия-кармана на противоположных гранях у одного из торцов. Закрепите опоры на арочных перемычках H/I/J.

7. Установите третью балку G на опоры L, выровняйте ее и прикрепите к опорам шурупами-глухарями 8×250 мм (рис. 8).

Возведение крыши

1. Подготовьте стропила М указанной длины и опилите на их концах скосы и закругления (рис. 9). Опорные вырезы пока делать не нужно.

2015-07-01_10-09-08

2. Поднимите одно стропило на верхнюю балку G и одну из нижних балок G. Затем разметьте опорные вырезы (фото Р-Т).

2015-07-01_10-11-23

3. Выпилите опорные вырезы в стропиле М электролобзиком и примерьте по месту. Дополнительно подрежьте их, если необходимо. Таким же способом разметьте и сделайте вырезы в остальных семи стропилах.

4. На четырех из восьми стропил М сделайте по два косых отверстия- кармана у верхнего скоса (рис. 9).

2015-07-01_10-14-37

Состыкуйте скосы стропил М вверху и скрепите их шурупами через косые отверстия (фото U). Внешние пары стропил располагайте так, чтобы шурупы оказались на внутренней стороне. К балкам G прикрепите стропила шурупами, вворачивая их под углом (фото V).

5. Распределите стропила по парам, в каждой из которых должно быть одно стропило с косыми отверстиями и одно без отверстий. Установите первую пару стропил вровень с внешней стороной арочной перемычки H/I/J (рис. 8). Соедините верхние концы стропил шурупами через косые отверстия (фото U), а низ закрепите шурупами, ввернутыми под углом (фото V). Таким же способом установите остальные пары стропил, расположив их с указанными интервалами.

Краткий совет! Чтобы выровнять стропила с арочной перемычкой в одной вертикальной плоскости, закрепите струбциной на внешней стороне перемычки брусок и придвиньте к нему стропила до упора.

6. Выпилите коньковую и скатные рейки N, О.

7. Рубанком или шлифовальной машиной сформируйте на верхнем углу каждой пары стропил плоский участок длиной 38 мм для установки коньковой рейки N. Просверлите в рейке монтажные отверстия так, чтобы шурупы попеременно входили левее или правее стыка стропил. Шурупами прикрепите коньковую рейку к стропилам (рис. 8).

2015-07-01_10-16-03

Начинайте установку реек О на скатах крыши сверху (от конька). Для получения одинаковых интервалов выпилите проставку длиной 165 мм. Выравнивайте выпуски с обеих сторон крыши.

8. Закрепите на стропилах скатные рейки О с равными интервалами, начав монтаж сверху (рис. 8, фото W).

9. Нанесите бесцветный или цветной состав для защиты древесины от атмосферных воздействий, чтобы внешний вид конструкции гармонично сочетался с другими элементами ландшафта. Мы использовали полупрозрачную (лессирующую) лазурь, предназначенную для отделки террас. Теперь приведите в порядок окружающее пространство и любуйтесь новым украшением сада.
