Пильный станок? Фрезерный стол? И то и другое

2015-07-06_11-15-16

Примечание. Большая часть деталей этого проекта изготовлена из материалов толщиной 19 мм. Листовые и плитные материалы часто имеют меньшую толщину. Для правильной сборки отдельных узлов и всей конструкции следует точно измерить толщину имеющихся материалов и соответственно изменить длину или ширину деталей, чтобы компенсировать изменение размеров готовых частей проекта.

Хотя этот проект разработан для популярной модели портативного пильного станка Bosch GTS1031, вы можете использовать и другие компактные модели схожих габаритов. Перед началом работы тщательно измерьте станок и, если требуется, измените размеры основания для него. Затем измерьте высоту фрезера и убедитесь, что он поместится в ящик.

  • Габаритные размеры в сложенном состоянии, мм: 835 x 746 x 794 (ширина х глубина х высота). В раскрытом состоянии: 1830 x 1220 x 794 мм.
  • Материалы: березовая фанера; твердый оргалит или МДФ.

ОСВОЕНИЕ МАСТЕРСТВА

  • Узнайте простой способ монтажа фрезера в стол.
  • Используйте направляющие из обрезков для аккуратного выравнивания и установки петель.
    Фрезерный стол

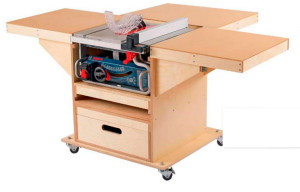

    Для поддержки больших заготовок поднимите крылья-расширения.

    Фрезерный стол

    Фрезерный стол и принадлежности хранятся в выдвижном ящике.

    Фрезерный стол

    Вуаля! Фрезерный стол с упором и большой рабочей поверхностью.

Сначала делается корпус

2015-07-06_10-54-59

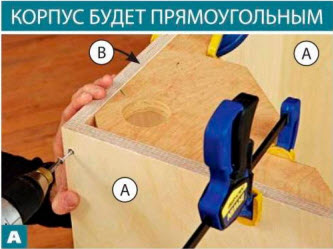

Самодельный монтажный угольник поможет точно выровнять боковые А и заднюю В стенки, чтобы просверлить отверстия и ввернуть шурупы.




1. Из 19-миллиметровой фанеры выпилите боковые А и зальною В стенки, полку С и основание D. Просверлите отверстия и прикрепите боковые стенки к задней шурупами (рис. 1 и фото А).

2. Положите корпус на верстак задней стенкой вниз, вставьте на место полку С и закрепите ее шурупами (рис. 1). Затем поставьте корпус верхней стороной вниз. Выровняйте основание D, выдвинув его на 25 мм вперед, и закрепите шурупами. Просверлите монтажные отверстия для установки колесных опор и, перед тем как перевернуть корпус, закрепите колесные опоры на место, чтобы облегчить дальнейшую сборку.

2015-07-06_10-54-04

2015-07-06_10-55-34

Крепко держите заготовку. Мелкозубая пилка, а также медленная и равномерная подачи с выключенным маятниковым движением позволят добиться прямого и чистого распила.

3. Из 19-миллиметровой фанеры выпилите три заготовки размерами 305 x 305 мм и разметьте на них контуры поворотных кронштейнов F (рис. 1а). Чтобы распилить каждую заготовку по диагонали и получить две детали, используйте электролобзик (фото В). Затем отшлифуйте фанерные кромки с помощью шлифовальной колодки.

2015-07-06_10-58-17

4. Для монтажа накладных петель длиной 64 мм возьмите ровный обрезок и прижимайте его к кромке поворотного кронштейна Е (фото С). Петли устанавливаются на внутреннюю сторону кронштейнов, и у вас должны получиться три пары зеркально симметричных деталей. Затем, используя для выравнивания обрезки, прикрепите кронштейны к боковым и задней стенкам А, В (фото D).

2015-07-06_10-55-50

Небольшой обрезок, прижатый к задней кромке кронштейна, удержит раскрытую петлю в нужном месте, пока вы вворачиваете шурупы. Прикрепите к корпусу проставки шириной 25 мм спереди и 38 мм сзади. Выровняйте поворотный кронштейн Е с верхом корпуса и закрепите петлю.

2015-07-06_11-00-04

Добавьте крылья-расширения

1. Из 19-миллиметровой фанеры выпилите планки F, G, Н для каркасов крыльев-расширений. Соберите каркасы, скрепляя летали шурупами (рис. 2, фото Е).

2015-07-06_11-00-59

Струбцина надежно держит вместе детали каркаса боковых крыльев F/G, пока вы сверлите отверстия и вворачиваете шурупы.

2015-07-06_11-01-07

Копирующая фреза с подшипником поможет выровнять края верхних панелей заподлицо с каркасом. Установите вылет фрезы так, чтобы ее подшипник проходил мимо головок шурупов.

2. Из 6-миллиметрового твердого оргалита или МДФ выпилите верхние панели I, J для боковых и заднего крыльев-расширений с припуском около 3 мм по длине и ширине. Нанесите тонкие полоски клея на верхние кромки планок каркасов F/G и F/H и прижмите панели (рис. 2), оставив одинаковые свесы на всех краях. Когда клей высохнет, подровняйте края панелей заподлицо фрезером (фото F).

3. Прикрепите накладные петли к внутреннему краю каждого крыла-расширения F/G/I и F/H/I гак, чтобы центр цилиндра петли был выровнен по нижнему ребру планки (рис. 2). Положите боковое расширение F/G/I одним краем на поворотные кронштейны Е, выровняв передний край с передней стороной корпуса. Прикрепите петли к корпусу шурупами. Проделайте то же самое с другой стороны. Затем выровняйте заднее расширение F/H/I на задних поворотных кронштейнах и также закрепите петли на корпусе.

Осталось сделать два лотка, упор и выдвижной ящик

1. Из 19-миллиметровой фанеры выпилите длинные и короткие планки К, L, а также панели М для лотков. Соедините планки шурупами в указанной на рис. 2 конфигурации, перед тем как приклеить панели на место. Пока клей сохнет, прочитайте «Совет мастера» внизу, чтобы аккуратно и точно разметить центры отверстий для крепления фрезера на панели одного из лотков K/L/M.

Совет местера

Разметка монтажных отверстий для фрезера с помощью пластиковой накладки подошвы

2015-07-06_11-05-52

Выровнять центральное отверстие подошвы с перекрестьем линий можно на глаз. Добившись этого, плотно прижмите накладку, чтобы она не сдвигалась, и аккуратно отметьте положение монтажных отверстий.

Фрезер крепится снизу к столу небольшими винтами с мелкой резьбой, и отверстия для них должны быть расположены без смещения. К счастью, у вас есть готовый шаблон для разметки — это пластиковая накладка с подошвы фрезера. Возьмите один из лотков K/L/M, чтобы использовать его в качестве крышки-вставки фрезерного стола. Разметьте центр отверстия для фрезы на расстоянии 222 мм от края (рис. 3). Снимите с подошвы фрезера пластиковую накладку и выровняйте ее по перекрестью разметки. Ориентируйте ее так, чтобы при установке фрезера в этом же положении органы управления были легко доступны. Отметьте центры монтажных отверстий (а также винта для подъема и опускания фрезера, если он имеется). Просверлите отверстия, раззенкуйте их или сделайте цековки, чтобы головки винтов были утоплены. Затем просверлите отверстие диаметром 38-40 мм для фрезы.

Теперь убедитесь в правильности крепления фрезера. Возможно, потребуется приобрести более длинные винты с такой же резьбой, чтобы они проходили сквозь фанерную крышку. После этого удалите фрезер, чтобы продолжить работу над проектом.

2. Выпилите направляющие полозки N для лотков. Чтобы правильно расположить нижние полозки, измерьте высоту портативного пильного станка и прибавьте к ней высоту лотка K/L/M. Отмерьте полученное расстояние от верхнего края корпуса. Теперь с помощью шурупов прикрепите полозки к корпусу, выровняв их верхние края с этими метками (рис. 2). Затем прикрепите верхние полозки вровень с верхом корпуса. Поставьте лоток для пильного станка на нижние полозки, а лоток для фрезера на верхние.

3. Выпилите вертикальную деталь О и основание Р упора. Разметьте и выпилите электролобзиком полукруглые вырезы радиусом 38 мм и гладко отшлифуйте их края (рис. 3). Затем приклейте вертикальную деталь к основанию.

2015-07-06_11-07-10

4. Когда клей высохнет, просверлите в упоре О/Р 6-миллиметровые отверстия. Расположите упор (рис. 3) и зафиксируйте его струбцинами. Через одно из отверстий упора просверлите такое же отверстие в лотке K/L/M. Снимите струбцины и временно проденьте в эти отверстия длинный болт Мб или 6-миллиметровое сверло. Теперь, поворачивая упор, разметьте дугообразную прорезь (фото G и Н), просверлите 6-миллиметровые отверстия на обоих концах прорези и выпилите остальное электролобзиком.

2015-07-06_11-08-07

Вставьте кончик карандаша в свободное отверстие и отведите упор на 50 мм от отверстия для фрезы, чтобы провести дугу сначала с одного, а затем с другого края отверстия.

2015-07-06_11-08-21

Соедините две дуги линиями, перед тем как просверлить отверстия на концах и выпилить прорезь электролобзиком.

5. Выпилите переднюю/заднюю Q и боковые R стенки, дно S и планки Т выдвижного ящика. Разметьте, просверлите и выпилите электролобзиком прорези в передней и задней стенках для захвата (рис. 4). Гладко отшлифуйте края прорезей и отфрезеруйте по периметру скругления радиусом 3 мм. Скрепите переднюю, заднюю и боковые стенки шурупами, прежде чем приклеить на место дно. Когда клей высохнет, прикрепите шурупами к боковым стенкам планки так, чтобы они выступали вверх на половину своей ширины.

2015-07-06_11-11-12

6. Болтами или большими шурупами прикрепите к соответствующему лотку ваш портативный пильный станок. Если на нем имеется патрубок для пылеудаления, разметьте и сделайте отверстие диаметром чуть больше, чем шланг пылесоса (рис. 1). Просверлите отверстие для пилки и выпилите лишний материал электролобзиком. Закрепите фрезер на другом лотке K/L/M. Храните упор и фрезерные принадлежности в выдвижном ящике, закрыв его фрезерным лотком. Можете приступать к работе!

2015-07-06_11-12-54

2015-07-06_11-12-11
