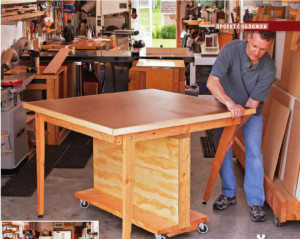

Складной рабочий стол

Хотите эффективно использовать каждый квадратный сантиметр пространства в мастерской? Тогда этот проект для вас!

  • Габаритные размеры: ширина — 1220 мм; глубина — 1220 мм; высота — 870 мм.
  • Используемые материалы: сосновые доски; кленовые или березовые планки; березовая фанера; МДФ-плита.

Верстак нужен в любой мастерской, но не всегда можно выделить постоянное место для установки большого столярного верстака, необходимого для изготовления мебели. Преимущества данного стола: он прочен и устойчив, имеет большую и ровную рабочую поверхность, его можно использовать в качестве приемного стола позади пильного станка.

Сначала изготовьте основание

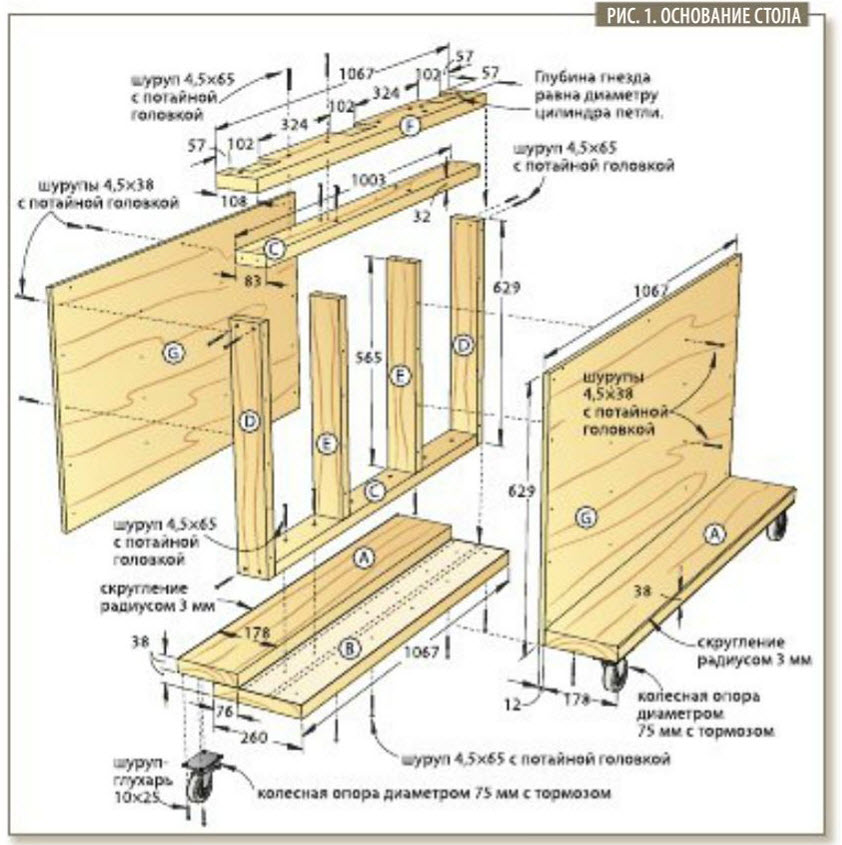

1. Выпилите боковые платформы А и центральную балку В основания (рис. 1 и «Список материалов»). Проведите прямую линию вдоль центральной балки, отступив 76 мм от одной из кромок. Приклейте к балке, выровняв по этой линии, одну из боковых платформ и дополнительно закрепите ее шурупами.

2. Выпилите перекладины С, боковые и средние стойки D, Е, а также петельную планку F с небольшим припуском по длине и острогайте с обеих сторон до толщины 32 мм. Краткий совет! Сначала длина, потом толщина. Обычные сосновые доски часто бывают покоробленными, поэтому сначала грубо раскроите их на заготовки, оставив припуск по длине, а затем острогайте до требуемой толщины. Короткие заготовки проще и быстрее обработать по толщине; удаляя строганием дефектные участки, не придется снимать слишком много материала.

Затем опилите стойки и перекладины до окончательной длины и ширины (рис. 1, «Список материалов»). Теперь отложите в сторону петельную планку.

3. С помощью клея и шурупов скрепите стойки D, Е с перекладинами С (рис. 1).

2015-07-08_8-11-58

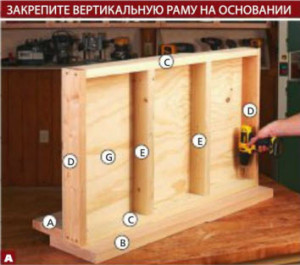

4. Выпилите боковые листы обшивки G и прикрепите один из них к собранной из стоек и перекладин раме C/D/E, используя клей и шурупы. Затем закрепите эту сборку на основании A/В (рис. 1, фото А).




2015-07-08_8-09-10

Придвиньте вертикальную раму C/D/E/G к уже установленной боковой платформе А и прикрепите шурупами к балке основания В.

2015-07-08_8-08-50

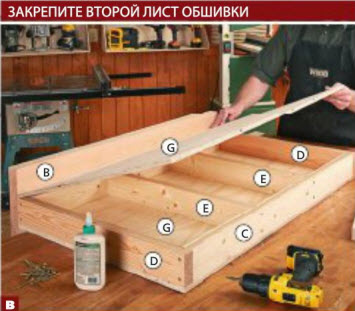

Положите сборку на верстак, свесив основание за край, и добавьте второй лист фанеры G на другую сторону вертикальной рамы.

5. Прикрепите оставшийся лист обшивки G к раме C/D/E (фото В). Наконец прикрепите с помощью клея и шурупов вторую платформу А к центральной балке основания В вплотную к вертикальной раме.

2015-07-08_8-13-05

Расположите колесные опоры на боковых платформах А, оставляя зазор между ними и центральной балкой В.

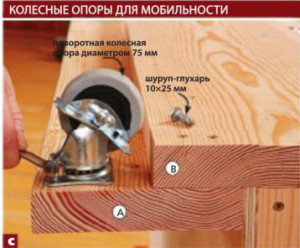

6. Закрепите на нижней стороне основания поворотные колесные опоры, две из которых должны иметь тормоз (рис. 1, фото С).

Теперь займитесь крышкой

1. Выпилите заготовки для боковых Н и поперечных I царг, длинных и коротких стяжек J, К несущей рамы с припуском по длине и острогайте до толщины 32 мм (рис. 2). Примечание. Пока не опиливайте эти детали до окончательной длины или ширины, чтобы использовать заготовки в качестве прижимных брусков при склеивании крышки L на следующем этапе.

2. Из 19-миллиметровой плиты МДФ выпилите для крышки L два квадратных куска — один размером 1181×1181, а второй — 1187×1187 мм. Склейте оба куска вместе (фото D).

2015-07-08_8-13-15

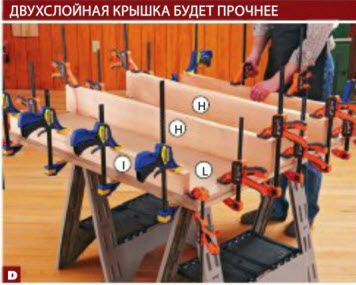

Склейте крышку L из двух квадратных кусков МДФ, выровняв меньший приблизительно по центру второго. Используйте детали несущей рамы Н, I в качестве прижимных брусков.

2015-07-08_8-13-27

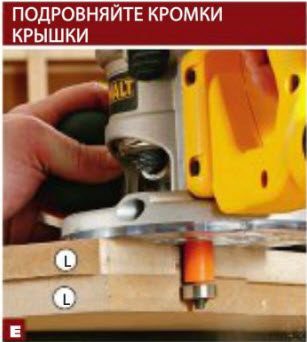

Расположив меньший кусок МДФ внизу, с помощью фрезера с копирующей фрезой подрежьте края верхнего куска вровень с краями нижнего.

2. Когда склеенная крышка L высохнет, снимите струбцины и прижимные бруски. С помощью фрезера выровняйте края склейки (фото Е).

Краткий совет! У вас нет верстака? Используйте саму крышку как временную рабочую поверхность, положив ее на пару пильных козел. На ней вы сможете собрать остальные части конструкции.

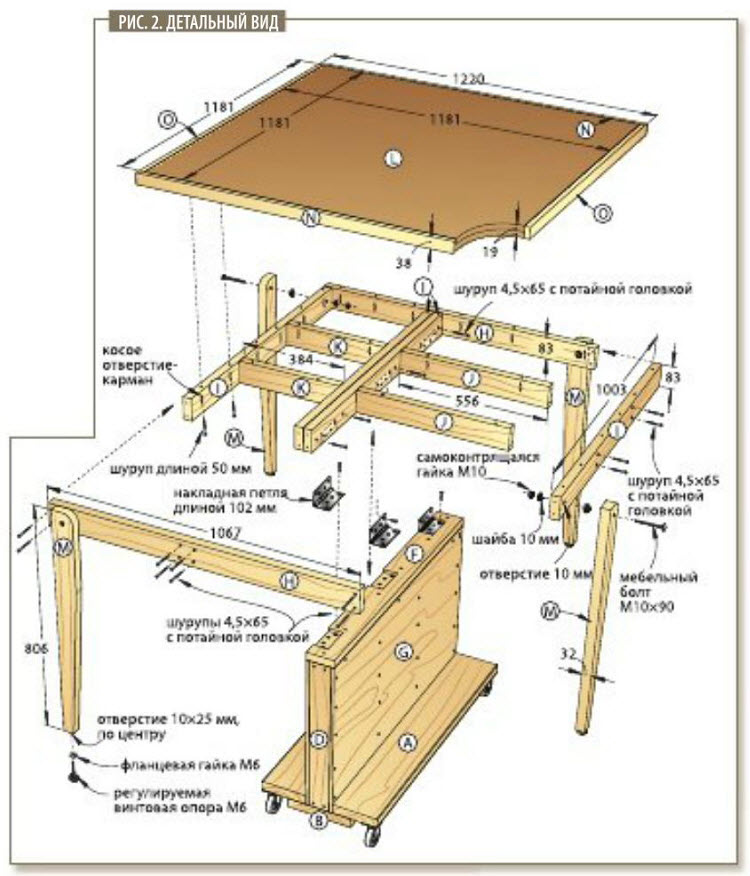

2015-07-08_8-15-52

2015-07-08_8-16-50

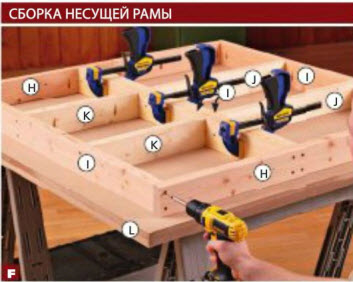

Соедините две части l/J, I/К несущей рамы и скрепите шурупами боковые Н и поперечные I царги.

3. Опилите детали несущей рамы Н-К до окончательных размеров (рис. 2). Шурупами прикрепите стяжки J, К к поперечным царгам I, сделав две сборки I/J, I/K. Используя специальный сверлильный кондуктор, сделайте косые отверстия-карманы с внутренней стороны этих сборок и боковых царг Н, чтобы впоследствии закрепить крышку L (рис. 2). Затем соедините обе сборки вместе, скрепляя их шурупами. Наконец присоедините боковые царги (фото F).

Все держится на петлях

1. Снова возьмите петельную планку F и разметьте на ней положение трех 100-миллиметровых петель (рис. 1). Изготовьте шаблон для фрезерования петельных гнезд, как описано в «Совете мастера» внизу.

Совет мастера

2015-07-08_8-26-12

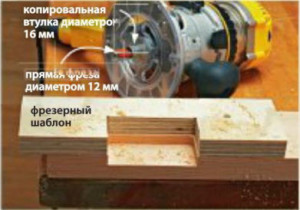

Установив в подошву фрезера копировальную втулку, проведите фрезу по периметру выреза в шаблоне, а затем удалите материал в середине параллельными проходами.

Как быстро, просто и аккуратно сделать гнезда для петель
Для выборки нескольких одинаковых гнезд нет ничего проще фрезерного шаблона. Прежде всего сделайте из обрезков шаблон, размеры которого должны соответствовать способу фрезерования (зависит от использования копирующей фрезы с подшипником или обычной фрезы с копировальной втулкой). Мы взяли прямую фрезу диаметром 12 мм и копировальную втулку диаметром 1 б мм, поэтому сделали вырез нашего шаблона на 2 мм больше размеров петли со всех трех сторон с учетом разницы диаметров фрезы и копировальной втулки (нижнее фото). Если используете копирующую фрезу с верхним подшипником, где диаметры подшипника и фрезы равны, сделайте вырез в шаблоне точно по размерам петли.

В этом проекте можно крепить шаблон шурупами непосредственно к детали, так как в дальнейшем деталь будет прикреплена шурупами к основанию A-E/G. Поэтому отверстия, оставленные шурупами при установке шаблона, станут монтажными отверстиями при окончательном монтаже петельной планки F. Просверлите в шаблоне отверстия диаметром 4 мм на расстоянии 38 мм от краев выреза. Расположите их посередине ширины шаблона. Если наличие следов крепления на деталях недопустимо, просто прижмите шаблон струбцинами или приклейте двухсторонним скотчем.

2. Испытайте шаблон и проверьте настройки фрезера на пробном обрезке, добиваясь точной подгонки петель. Глубина гнезд должна быть равна диаметру петельного цилиндра. С помощью шурупов закрепите шаблон на петельной планке F, выровняв его с разметкой, и отфрезеруйте гнездо. Затем сделайте еще два гнезда. Подрежьте уголки гнезд стамеской, если карты петель не имеют закруглений на углах.

3. Приклейте петельную планку F к раме основания A-E/G и дополнительно закрепите шурупами (рис. 1). Установите петли в гнезда.

2015-07-08_8-18-33

Перед установкой крышки L выровняйте несущую раму Н-К на основании и временно прикрепите ее шурупами к петлям.

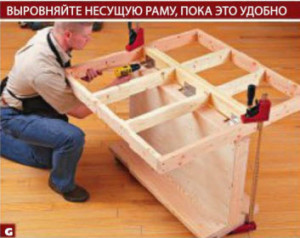

4. Прикрепите струбцинами несущую раму Н-К к основанию А-G, выровняв сдвоенные поперечные царги I в середине рамы с внешними краями петельных цилиндров (рис. 2). Отведите карту петли, прижмите ее к поперечной царге, просверлите направляющие отверстия и прикрепите к несущей раме шурупами (фото G). Снимите струбцины и убедитесь, что несущая рама наклоняется плавно и легко. Если все подогнано правильно, выверните шурупы крепления петель из несущей рамы и отложите в сторону.

Добавьте крышку и ножки

2015-07-08_8-19-24

Чтобы прикрепить несущую раму к двухслойной крышке L, вверните шурупы длиной 50 мм в косые отверстия-карманы, просверленные ранее. Не затягивайте их слишком сильно.

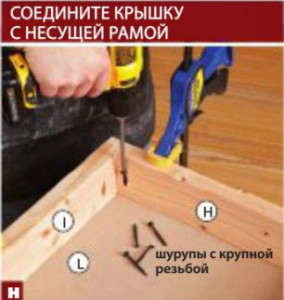

1. Положите несущую раму Н-К на крышку L и прикрепите ее шурупами, ввернутыми в косые отверстия-карманы (фото Н). Примечание. Не используйте клей для крепления рамы к крышке. Это позволит в будущем легко заменить крышку, если она будет повреждена или изношена.

2. Острогайте заготовки для ножек М до толщины 32 мм, а затем опилите до окончательной ширины и длины (рис. 3).

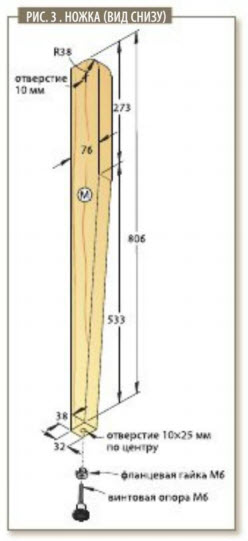

2015-07-08_8-20-193. Разметьте на ножках М сужения (рис. 3), опилите их ленточной пилой или электролобзиком и удалите следы пиления рубанком или шлифовальной колодкой. Разметьте центры осевых отверстий на расстоянии 38 мм от верхнего торца и кромки. С помощью циркуля проведите дугу радиусом 38 мм на углу, расположенном над сужением, опилите по радиусу и гладко отшлифуйте закругление. Затем просверлите осевое отверстие для болта. Проделайте то же самое с остальными ножками.

2015-07-08_8-21-23

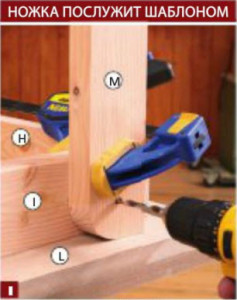

Зафиксируйте ножку М струбцинами на месте и через отверстие для осевого болта просверлите сквозное отверстие в царгах несущей рамы Н, I.

4. Струбцинами прикрепите ножки М к перевернутой несущей раме Н-К (фото I). Убедитесь, что закругленные углы всех ножек расположены одинаково, чтобы ножки складывались в одну и ту же сторону. Просверлите сквозные 10-миллиметровые отверстия в несущей раме для каждой ножки.

5. Просверлите в нижнем торце каждой ножки М 10-миллиметровое отверстие глубиной 25 мм (рис. 3). Установите в него фланцевую гайку М6 и вверните винтовую опору.

6. Снимите все ножки и сделайте на их ребрах скругления радиусом 3 мм с помощью фрезы, рубанка или шлифовальной колодки.

Окантовка крышки

1. Подготовьте материал для кромочных накладок N, О сечением 19*41 мм. (Мы использовали твердую кленовую древесину, так как она дольше противостоит износу, чем сосновая. Березовые накладки тоже будут служить долго.) Отпилите две планки длиной 1220 мм и приклейте их к двум противоположным краям крышки L, как описано в «Совете мастера» внизу.

Совет мастера

Пропитайте МДФ перед приклеиванием накладок
В отличие от плотных и гладких лицевых поверхностей, пористые кромки МДФ-плиты впитывают клей как губка. Чтобы быть уверенным в прочности склейки при креплении накладок без использования гвоздей или шурупов, сначала загрунтуйте кромки, нанеся на них равномерный слой клея. Дайте ему впитаться в течение 10 минут. Нанесите еще один слой клея, а затем прижмите струбцинами кромочные накладки к МДФ.

Краткий совет! Пусть накладки немного выступают. Приклейте деревянные кромочные накладки к крышке так, чтобы их края слегка выступали над поверхностью плиты МДФ. Этот припуск будет удален в дальнейшем.

Опилите до требуемой длины вторую пару накладок и приклейте их на место.

2. Когда клей высохнет, с помощью фрезера с копирующей фрезой удалите выступающие края накладок N, О вровень с поверхностью крышки. Смягчите острые ребра шлифовальной колодкой или рубанком. (Вместо этого можете сделать фрезой небольшие фаски или округления.)

Заключительные штрихи

Складной рабочий стол 1. Перед установкой на место крышки и ножек гладко отшлифуйте все поверхности и нанесите отделочное покрытие. Мы использовали полуматовый полиуретановый лак, нанося его тампоном, с промежуточной шлифовкой наждачной бумагой № 320.

2. С помощью болтов установите на место ножки (рис. 2). Используйте самоконтрящиеся гайки с нейлоновой вставкой, но не затягивайте их до конца — ножки должны плавно поворачиваться на осевых болтах.

3. Пригласив помощника, поднимите крышку и отведите ножки вниз, поставив их на пол. Подкатите под крышку собранное ранее основание и выровняйте петли по месту. Если требуется, отрегулируйте высоту крышки с помощью винтовых опор в ножках. Прикрепите петли к несущей раме шурупами, ввернув их в просверленные ранее отверстия.

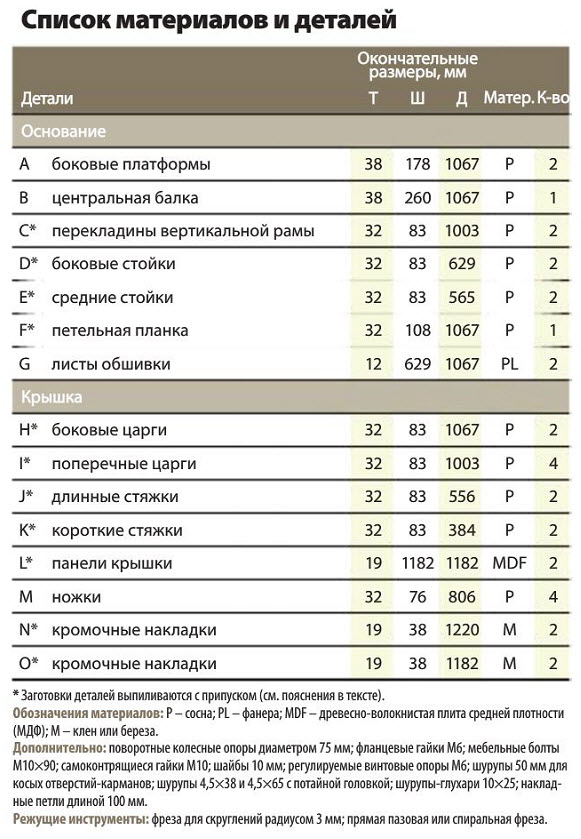

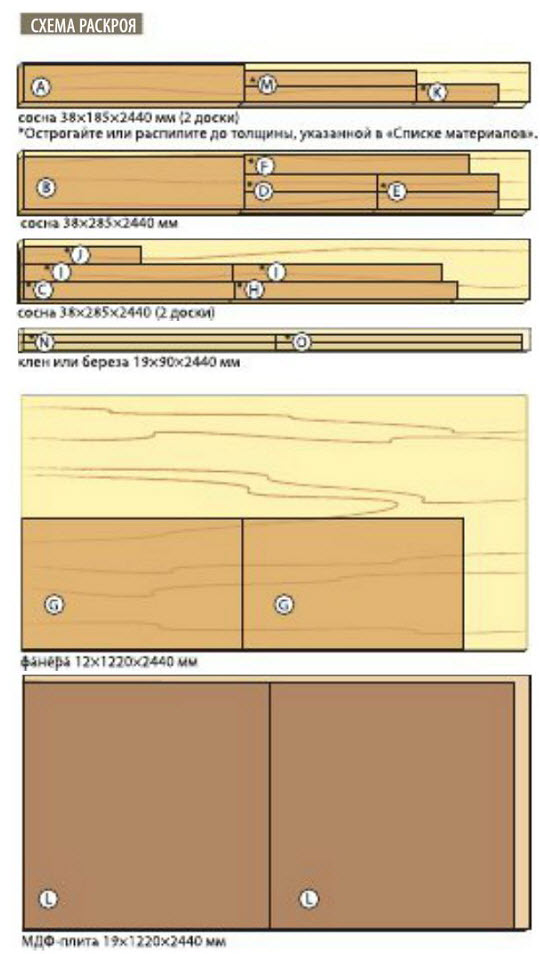

2015-07-08_8-22-582015-07-08_8-23-47
