Соединения на шкантах

Научитесь справляться с тремя главными проблемами, которые гарантированно позволят добиваться успеха, работая с любым приспособлением-кондуктором.

С помощью круглых шкантов можно значительно увеличить прочность многих соединений. Но этот кажущийся простым метод не прощает ошибок: соединение невозможно собрать, если одно из отверстий будет смещено. При этом неважно, насколько оно сдвинуто — всего на полмиллиметра или на целый метр — результат будет одинаковым. Чтобы избежать подобного конфуза, мы покажем решения трех распространенных проблем, возникающих в работе со шкантами.

Но сначала запомните важные правила, которые помогут добиться аккуратности при изготовлении таких соединений.

  • Для разметки применяйте остро заточенный карандаш или нож. Карандаш с толстым грифелем не позволит сделать метки с необходимой точностью.
  • Для сверления используйте сверла с центральным острием. Обычные спиральные сверла с конической заточкой при сверлении в кромке или торце детали часто отклоняются от нужного направления.
  • Чтобы отверстия имели одинаковую глубину, наденьте на сверло стопорное кольцо и прочно зафиксируйте его. Глубина отверстия должна быть на 2-3 мм больше половины длины шканта.

2015-07-04_11-13-07

2015-07-04_11-18-19

2015-07-04_11-10-09

Поставьте метки-крестики на одной стороне сверлильного кондуктора и лицевой стороне каждой детали, чтобы избежать путаницы при ориентировании приспособления.

Проблема № 1. Соединение «кромка к кромке» удается собрать, но плоскости деталей не совпадают.

Решение. Скорее всего, отверстия направляющих втулок сверлильного кондуктора не выровнены по центру кромок деталей. Всегда ориентируйте приспособление по базовым плоскостям обеих деталей (рисунок справа). Тогда, даже если отверстия будут расположены не посередине толщины досок, в соединении не будет провесов и сдвигов.




Проблема № 2. Отверстия, просверленные в одной детали, не совпадают с ответными отверстиями в другой.

2015-07-04_11-13-48Решение. Чтобы отверстия совпадали, вместо разметки применяйте специальные маркеры для соединений на шкантах. Сначала с помощью сверлильного кондуктора сделайте все отверстия в одной из двух смежных деталей. Затем вставьте в каждое отверстие по маркеру и сожмите обе детали струбцинами. Небольшие точки-уколы, оставленные кончиками маркеров, покажут, где нужно просверлить ответные отверстия. Установите сверлильный кондуктор точно над меткой и просверлите отверстие, как показано на фото справа.

Перед поездкой в магазин не забудьте положить в карман штангенциркуль. Измерьте диаметр шкантов, чтобы быть уверенным в их соответствии вашему проекту.

Перед поездкой в магазин не забудьте положить в карман штангенциркуль. Измерьте диаметр шкантов, чтобы быть уверенным в их соответствии вашему проекту.

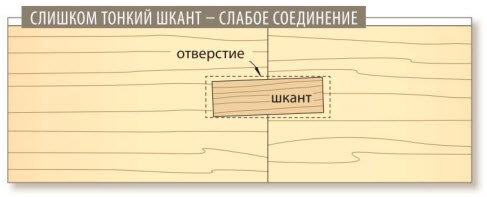

Проблема №3. Отверстия сделаны правильно, но шканты в них не вставляются или выпадают.

Решение. Убедитесь, что диаметр шкантов соответствует диаметру отверстий. Покупные шканты, производимые массово, могут иметь диаметр больше или меньше номинального и, как и большинство деревяшек, разбухать или усыхать при изменениях влажности. Если диаметр шкантов соответствует номинальному, возможно, направляющие втулки вашего сверлильного кондуктора изношены, сверло отклоняется, и в результате получаются отверстия неправильной формы. Замените изношенные втулки, а если это невозможно, то купите новое приспособление.

2015-07-04_11-15-11

Для аккуратной разметки не торопитесь затягивать струбцины до конца. Когда кончики маркеров слегка коснутся смежной детали, точно выровняйте кромки и торцы, а потом затяните струбцины.

2015-07-04_11-15-21

Вставьте сверло с центральным острием в приспособление и направьте его в точку, сделанную маркером. Удерживая сверло на месте, зафиксируйте кондуктор на детали, а затем просверлите отверстие.
