Фигурные ножки из карнизного профиля

Сделав с помощью пильного станка два быстрых распила, можно сделать из обычного карнизного профиля фигурные ножки для стеллажа, шкафчика или комода. Прежде всего определите, профиль какой ширины будет лучше смотреться в качестве основания вашего проекта. Решающую роль здесь играют общие габариты мебели. Например, профили шириной 105 мм больше подходят к высокому шкафу, а 80-милли-метровые лучше смотрятся с мебелью среднего размера (см. статью «Дубовый стеллаж»).

Размеры ножек зависят от профиля

Как правило, серийно выпускаемые профили имеют стандартные ширину и рельеф, но могут различаться толщиной. Чем тоньше профиль, тем уже задние скосы, которые приходится удалять, и тем выше получится ножка. Чтобы увидеть, какой высоты будет ножка, измерьте расстояние между скосами на задней стороне профиля. Вы также можете сделать узкие ножки и слегка изменить их очертания, распилив профиль вдоль. Оставив только участок между верхним и нижним ребрами (показано зелеными и черными линиями на (фото А), получите заготовку шириной 73 мм из широкого профиля, 56 мм из профиля средней ширины и 32 мм из узкого профиля. И никто не запретит вам перевернуть профиль, чтобы изменить очертания ножки, которая будет выглядеть совершенно по-другому.

2015-07-16_10-23-02

Распилите карнизный профиль вдоль по черным и красным линиям для получения заготовки максимальной ширины. А если распилить по зеленым линиям, верхняя кромка будет толще.

2015-07-16_10-22-15

Выпиливание заготовок и заусовка

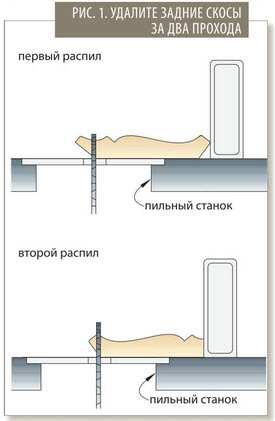

Выбрав подходящий карнизный профиль, настройте продольный (параллельный) упор пильного станка, чтобы опилить первый скос (рис. 1). Затем передвиньте упор и опилите противоположный скос.

2015-07-16_10-25-39

2015-07-16_10-27-40

После удаления задних скосов заготовка имеет две параллельные кромки, и ее можно развернуть на 180°, чтобы опилить скосы. В остатке — маленький обрезок треугольного сечения.




Чтобы изготовить из профиля опору, состоящую из двух частей, как в описываемом дубовом стеллаже, выпилите из каждой заготовки боковую деталь длиной равной глубине корпуса или чуть большей, чтобы создать отступ (платик), показанный на верхнем фото, и короткую переднюю деталь. Перетекание текстурного рисунка с одной детали на другую отлично выглядит, и чтобы добиться этого, сначала измерьте общую длину передней и боковой деталей каждой ножки, а затем прибавьте припуск около 50 мм. Выпилите две заготовки такой длины. Наклоните диск пильного станка на угол 45° и для аккуратного результата проверьте настройки на обрезках. Прикрепив к головке поперечного (углового) упора деревянную накладку, опилите переднюю деталь до требуемой длины. Для выпиливания боковой детали разверните остаток заготовки концами на 180° и опилите скос как можно ближе к предыдущему распилу, чтобы отделить при этом лишь небольшой обрезок треугольного сечения (фото В). Таким же способом сделайте еще две детали из второй заготовки. Затем установите пильный диск вертикально и опилите боковые детали до окончательной длины.

Выпиливание криволинейного контура

Можно самостоятельно начертить контуры вырезов или взять готовый шаблон из статьи «Дубовый стеллаж». Возможно, потребуется немного изменить существующий шаблон для соответствия ширине профильных заготовок (рис. 2). Для правой и левой сторон проекта потребуются две зеркальные копии шаблона, поэтому на копировальной машине следует установить режим «зеркальная копия», чтобы получить перевернутое изображение оригинального шаблона. Если это невозможно, вырежьте шаблон по контурной линии, переверните его лицевой стороной вниз и прикрепите к заготовке с помощью аэрозольного клея. Лобзиковый станок с пилкой №7 (12 tpi) позволит получить чистые кромки вырезов, почти не требующие шлифовки. Если у вас нет лобзикового станка, используйте электролобзик с мелкозубой пилкой для чистового пиления (фото С).

2015-07-16_10-29-01

Струбциной прижмите один конец заготовки к верстаку и выпилите электролобзиком половину криволинейного контура. Затем, развернув заготовку, закрепите ее второй конец и завершите выпиливание выреза.

2015-07-16_10-29-38

Мы использовали обычный клей, сжимая детали руками. Но лучше применить клей Titebond Wood Molding Glue, предназначенный для приклеивания отделочных профилей, который обладает повышенной адгезией и быстрее высыхает.

Для сборки одной из опор нанесите клей и состыкуйте скосы, прижимая детали руками (фото D). Удерживайте их в этом положении не менее 2 минут, а затем осторожно отпустите, чтобы не разрушить еще слабое соединение. Дайте клею просохнуть в течение 3 часов. Действуя таким способом, вы сумеете избежать проблем при попытках сжать струбцинами профильные детали, не допустив их смещения.

Добавьте монтажные доски

Теперь можно просто приклеить готовую опору к корпусу проекта. Но чтобы надежно прикрепить ее шурупами и сделать прочнее, следует установить монтажную доску во внутренний угол (фото Е). Измерьте внутренние

2015-07-16_10-30-53

Монтажная доска толщиной 19 мм придаст опоре дополнительную прочность. Просверлите монтажные отверстия, чтобы прикрепить опору к корпусу шурупами.

размеры опоры и из 19-миллиметро- вой доски или фанеры выпилите кусок чуть меньших размеров. Приклейте его вровень с верхними кромками обеих деталей опоры. Когда клей высохнет, просверлите отверстия, приклейте опору к дну корпуса и дополнительно закрепите ее шурупами. В дубовом стеллаже мы намеренно сделали 3-миллиметровый платик (отступ), выдвинув опоры наружу, чтобы придать больше декоративности.
