Как работать на токарном станке

Даже если вы нечасто работаете на токарном станке, эти советы помогут научиться быстро и просто вытачивать любые продолговатые детали, зажатые в центрах.

Прежде чем включить токарный станок

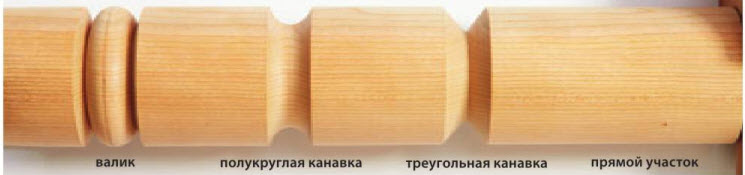

  • Какой бы сложной ни казалась выточенная в центрах деталь, любая из них состоит из четырех базовых форм, показанных на рисунке: валиков, прямых участков, полукруглых и треугольных канавок, которые могут чередоваться в различных сочетаниях. Сначала следует освоить точение каждой формы по отдельности, а затем можно начать смешивать их, чтобы получить более сложный профиль.

2015-07-29_14-11-18

  • 2015-07-29_14-12-12Придайте заготовке цилиндрическую форму и определите размеры каждой формы, наметив на заготовке границы карандашом.
  • Вытачивая профиль, всегда работайте от большего диаметра к меньшему. Разделите каждую базовую форму на две части и точите каждый сегмент нисходящими движениями, чтобы избежать сколов и зарывания резца в древесину.

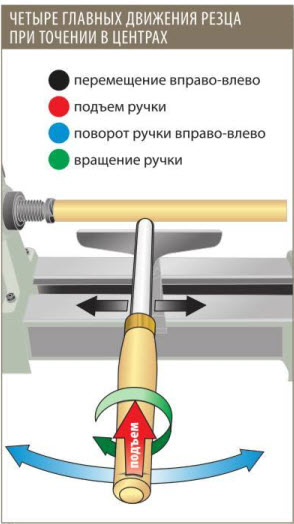

  • Независимо от применяемой разновидности резца используйте для формирования базовых форм одно или несколько главных движений. Поднимайте ручку резца, чтобы сделать проточку глубже или уменьшить диаметр заготовки. Покачивайте инструмент из стороны в сторону при точении полукруглых канавок. Вращайте ручку резца, чтобы найти оптимальный угол резания при точении небольших форм. И передвигайте резец вдоль подручника, обрабатывая детали по длине.

Регулярно практикуясь на обрезках, вы сможете отточить мастерство владения резцом, что поможет сберечь ценные заготовки, и это не менее увлекательно, чем точение окончательной версии проекта.

Начинаем с квадратного сечения. Точение переходов

В большинстве случаев заготовки для точения в центрах имеют квадратное сечение. Чтобы придать им цилиндрическую форму, установите их в передний и задний центры токарного станка и обработайте желобчатым резцом-рейером.

2015-07-29_14-14-12Если на готовой детали должен остаться участок квадратного сечения, сначала нужно выточить переход от квадратного к круглому сечению. Обычно переходы делаются закругленными или комбинированными (так называемыми «язычками»). Любой из них можно выточить рейером, но мы предпочитаем делать закругленные переходы косым резцом-мейселем, так как при правильном использовании он позволяет получить более чистую поверхность без сколов и вырывов.




Если начать с вытачивания перехода, то в случае неудачи будет возможность повторить попытку, остановить станок и развернуть заготовку концами на 180°, чтобы сделать переход с другой стороны. А испорченный участок затем будет обточен до круглого сечения. Сначала разметьте верхнюю и нижнюю границы перехода на всех четырех гранях заготовки. Если она имеет толщину около 75 мм, установите частоту вращения 1350 об/мин и сформируйте переход, как показано на фото ниже. Закончив этот этап точения, переходите к обточке остальной части заготовки, чтобы придать ей цилиндрическую форму с помощью рейера.

2015-07-29_14-16-29

Направьте кончик резца-мейселя вниз и слегка коснитесь режущей кромкой заготовки, отступив около 12 мм правее нижней метки, и сделайте надрез глубиной 2 мм.

2015-07-29_14-16-38

Сделайте несколько углубляющихся резов, с каждым разом передвигая резец ближе к нижней границе перехода.

2015-07-29_14-16-45

Дойдя до нижней отметки, начинайте вращать резец по часовой стрелке на 90°.

2015-07-29_14-16-52

Легкими движениями, срезая материал понемногу, сформируйте закругление, начинающееся у верхней метки и заканчивающееся полной окружностью внизу.



Наметьте контрольные диаметры отрезным резцом

Сделайте разметочную планку с упором-крючком на нижнем конце и нанесите метки, указывающие положение всех элементов профиля готовой детали. Перенесите эти метки на заготовку, как показано на нижнем фото. Затем с помощью отрезного резца и штангенциркуля проточите контрольные диаметры.

2015-07-29_14-20-59

Приложите к вращающейся заготовке разметочную планку, оперев ее на подручник, прижмите упор-крючок к заднему торцу и отметьте на заготовке положение деталей рельефа.

2015-07-29_14-21-10

Настройте штангенциркуль на требуемый диаметр, приложите в нужном месте к гладкой части вращающейся заготовки и начинайте проточку контрольного диаметра. Когда губки штангенциркуля охватят заготовку, отведите резец.

2015-07-29_14-21-19

Сделайте отрезным резцом контрольные проточки для всех элементов, например, для верха и низа несимметричной выкружки, которая будет сформирована в дальнейшем.

Формирование треугольных канавок резцом-мейселем

Они делаются почти так же, как и закругленные переходы, но в этом случае резец не нужно поворачивать. Так как обе линии профиля сходятся в одной точке, не нужно использовать отрезной резец для проточки контрольного диаметра. Вместо этого поочередно подрезайте косым резцом-мейселем обе стороны треугольной канавки, как показано на фото.

2015-07-29_14-25-00

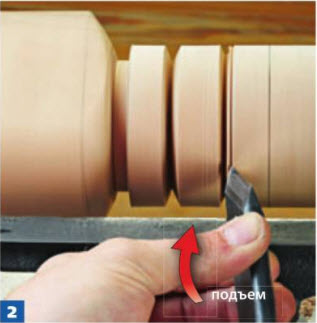

Направив кончик резца вниз, отведите ручку влево, чтобы фаска лезвия совпала с углом канавки. Коснитесь резцом заготовки и поднимите ручку вверх.

2015-07-29_14-25-10

Сделайте такой же легкий надрез с другой стороны канавки, отделяя от дна узкую треугольную стружку.

2015-07-29_14-25-20

Делая резы попеременно слева и справа, углубите и расширьте канавку, чтобы в ее глубине получился требуемый диаметр.

Формирование валиков желобчатым резцом

Желобчатые резцы, имеющие полукруглый кончик и неглубокий желобок, отлично подходят для точения выпуклых форм наподобие валиков. Начните с разметки центральной линии валика (это можно сделать на предыдущем этапе с помощью разметочной планки). Затем постепенно скругляйте поочередно обе стороны, делая резы от центральной линии и начиная их все ближе к ней, как показано на фото Скругления с обеих сторон не должны затронуть центральную линию (карандашная разметка удаляется на этапе окончательной шлифовки). Движения резца слева и справа должны быть зеркально симметричными.

2015-07-29_14-29-06

Расположите резец желобком вверх, коснитесь фаской лезвия заготовки и сделайте легкое движение от себя и в сторону от центра валика, одновременно поворачивая резец на четверть оборота.

2015-07-29_14-29-14

Снимайте материал понемногу, пока не сформируете плавное закругление от карандашной линии до нижнего диаметра или следующей формы.

Точение полукруглых канавок подобно формированию валиков

Для точения полукруглых канавок-желобков используйте такую же технику, как и при точении валиков. Поворачивайте резец против часовой стрелки, формируя левую часть канавки, одновременно перемещая ручку инструмента влево. Такие же движения, но в противоположном направлении, делайте при точении правой части канавки.

2015-07-29_14-31-23

Начните работу желобчатым резцом, слегка повернув его набок. Коснитесь кончиком резца заготовки и начинайте приподнимать ручку.

2015-07-29_14-31-32

Делайте резы в направлении дна канавки, одновременно вращая резец, отводя и поднимая его ручку.

2015-07-29_14-31-43

Продолжайте работу до формирования середины канавки. Не увлекайтесь, чтобы не исказить форму и не допустить появления сколов.

Осталось только отшлифовать

Закончив формирование деталей рельефа с помощью резцов, удалите их следы шлифовкой. Начните с наждачной бумаги № 120, а затем последовательно переходите к более мелкозернистой вплоть до № 220, если требуется.

2015-07-29_14-34-49

Чтобы сохранить четкость углов и ребер перехода, шлифуйте сформированный профиль вручную при выключенном станке.

2015-07-29_14-34-59

Шлифуйте остальные круглые формы абразивами на тонкой бумажной подложке. Она позволяет обработать углубления и легко рвется в случае зацепа, сохраняя невредимыми пальцы.

2015-07-29_14-35-09

Шлифовать круглые детали на работающем токарном станке намного быстрее, чем вручную, но при этом на поверхности остаются поперечные риски (фото 3). Чтобы их удалить, выключите станок и дополнительно отшлифуйте деталь вручную, работая по направлению волокон наждачной бумагой с постепенным уменьшением зернистости (фото 4).
