5 приемов первичной обработки досок без строгального станка

У вас нет строгально-фуговального станка? Не беда! Вы тоже можете получать из грубых досок плоские заготовки с перпендикулярными кромками. Ваш дедушка, скорее всего, взял бы в руки рубанок, но сегодня существуют и другие, более легкие способы. Имея несколько электроинструментов, можно с помощью любого из этих пяти способов за короткое время превратить доски в совершенные заготовки.

Краткий совет! Перед началом работы проверьте доски, чтобы выявить их покоробленность, с помощью пары коротких прямых планок из древесины или металла, как показано на фото внизу.

2015-10-22_11-01-10

Для проверки плоскостности доски направляйте взгляд вдоль не поверх двух контрольных планок. С планками контрастных цвете отклонения выявить проще.

1. Для доски с поперечным короблением выпилите пару прямых реек такой же длины и приклейте их к обеим кромкам, как показано на фото внизу. Когда клей высохнет, снимите струбцины и пропустите доску через рейсмусовый станок, обратив ее выпуклую сторону вверх (фото внизу). Продолжайте обработку до тех пор, пока вся верхняя сторона не станет плоской. Затем переверните доску и обработайте другую пласть, чтобы сделать ее плоской. После этого переходите к пильному станку, чтобы удалить вспомогательные рейки и опилить кромки под прямым углом.

2015-10-22_11-01-41

Чтобы доска стала идеально плоской, накройте верстак плотной бумагой и используйте его как базовую поверхность для выравнивания приклеиваемых полозков.

2015-10-22_11-01-52

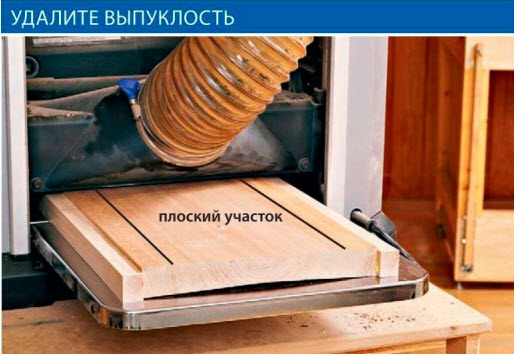

На грубых досках обработанная поверхность становится хорошо заметной после прохода через станок. Сделайте несколько проходов, чтобы полностью выровнять выпуклую пласть.

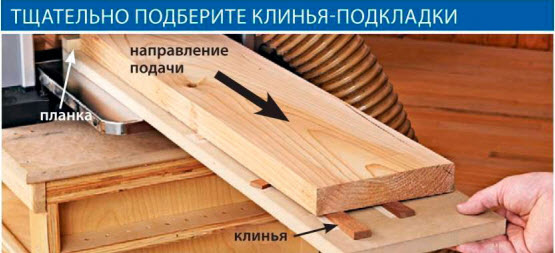

2. Чтобы сделать плоской скрученную доску, сделайте салазки (несущую доску) из куска ровной фанеры или МДФ-плиты размерами чуть больше доски. Приклейте на задний край салазок рейку-упор, которая удержит доску от сдвига. Выпилите из обрезков тонкие клинья и, фиксируя их двухсторонним скотчем, вставляйте в зазоры между салазками и покоробленной доской, чтобы она не качалась. Теперь пропустите салазки вместе с доской через рейсмусовый станок, чтобы выровнять верхнюю пласть. Затем снимите доску с салазок, переверните ее плоской стороной вниз и острогайте вторую пласть.

2015-10-22_11-02-10

Сначала вставляйте клинья без скотча. Добившись устойчивого положения доски, вынимайте клинья по одному, чтобы добавить скотч, и снова вставляйте на место.

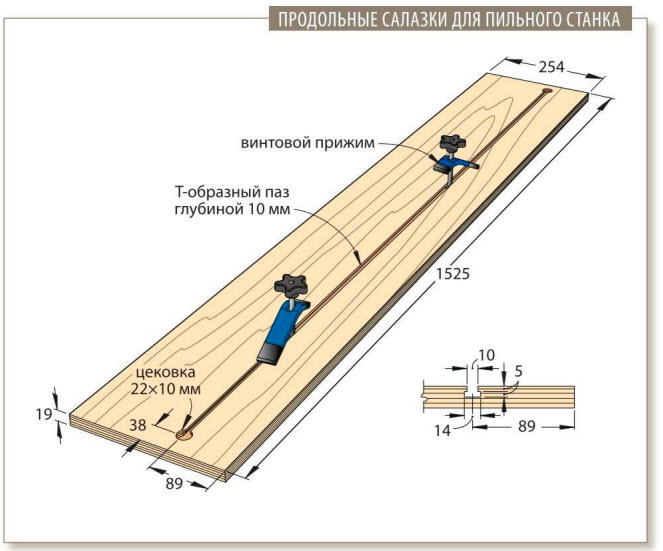

3. Для опиливания кромок изготовьте приспособление, показанное на рисунке внизу, и используйте его как несущую доску. Чтобы сделать Т-образный паз, сверлом Форстнера высверлите два углубления в указанных местах. Затем возьмите фрезер с 10-миллиметровой пазовой фрезой и сделайте проход вдоль направляющей, закрепленной струбцинами на основании приспособления, чтобы получить длинный паз, соединяющий два углубления. Не сдвигая направляющую, установите в цангу фрезера специальную фрезу для Т-образного паза и сделайте еще один проход.

продольные салазки для пыльного станка

Для использования приспособления положите на него сверху доску, выдвинув неровную кромку за край основания, и зафиксируйте прижимами. Прижимая противоположный край основания к продольному (параллельному) упору, опилите кромку доски, как показано на фото в начале статьи.

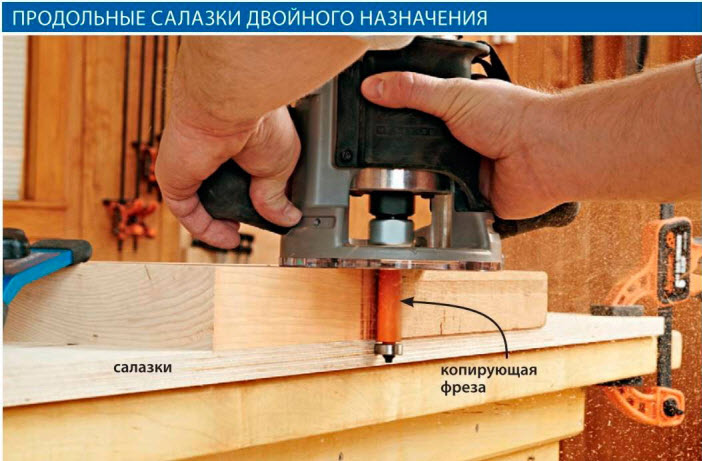

4. Если доски слишком толстые или длинные и их неудобно обрабатывать на пильном станке, используйте фрезер, копирующую фрезу с подшипником и прямую направляющую из фанеры. Как и при опиливании кромки на пильном станке, выдвиньте доску за край фанеры (достаточно 1,5-2,0 мм для большинства случаев). Отрегулируйте вылет фрезы, чтобы ее подшипник катился по кромке фанерной направляющей, как показано на фото, и выровняйте грубую кромку.

2015-10-22_11-02-25

Если пильному станку не хватает мощности, чтобы чисто опилить кромки толстой доски, используйте продольные салазки как направляющую для подшипника копирующей фрезы.

Если пильному станку не хватает мощности, чтобы чисто опилить кромки толстой доски, используйте продольные салазки как направляющую для подшипника копирующей фрезы.

5. Небольшие, короткие или свилеватые доски, склонные к образованию сколов, лучше обрабатывать на фрезерном столе, который будет выступать в роли строгально-фуговального станка. Этот способ также предпочтителен, если необходимо отфуговать несколько досок, так как не требуется прикреплять направляющую к каждой из них. Перед началом работы вставьте в цангу прямую фрезу, а затем с помощью тонких накладок на задней части упора установите толщину удаляемого слоя материала (1,5-2,0 мм), как показано на фото.

2015-10-22_11-02-34

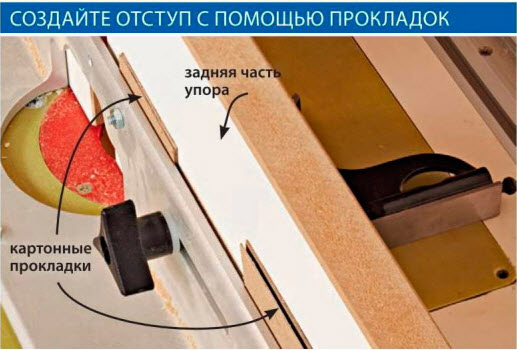

С помощью прокладок из тонкого картона выдвиньте вперед заднюю часть упора фрезерного стола для образования отступа, как на строгально-фуговальном станке. Распределите прокладки равномерно, чтобы обе части упора оставались параллельны друг другу.

2015-10-22_11-02-44

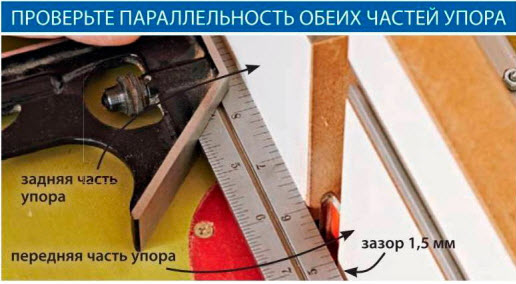

С помощью угольника или стальной линейки убедитесь, что задняя часть упора выдвинута вперед не более чем на 1,5 мм,и обе части упора параллельны друг другу.

2015-10-22_11-02-53

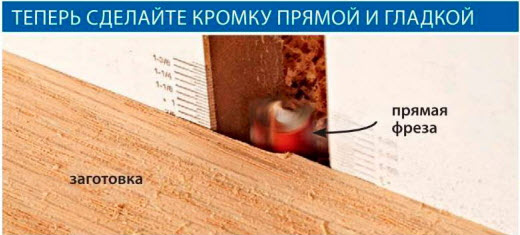

Тщательно выровняйте заднюю часть упора с лезвиями фрезы. Не забывайте, что фрезерный стол — это не строгально-фуговальный станок. Подача должна быть медленной, чтобы обработанная кромка стала гладкой, и на ней не было сколов.
