Полупотайные шипы

Этот вариант классического шипового соединения поможет упростить изготовление рам и сделать их прочнее.

Возможно, вам привычнее делать гнезда и шипы для обычных потайных соединений, но иногда лучше использовать другие разновидности. Например, в раме дверцы нашего шкафа-витрины (см. «Шкаф-витрина с подсветкой») для соединения верхних и нижних перекладин со стойками применяются полупотайные шипы (соединения шипом вполупотай или, как говорили старые мастера, вполупотёмок). При этом по всей длине внутренней кромки каждой стойки выбирается шпунт, открытые концы которого при сборке заполняются выступами ступенчатых шипов. Полупотайной (ступенчатый) шип похож на обычный, но имеет выступ, выходящий на кромку перекладины (рисунок внизу). Изготовить такие шипы несложно. Вам потребуется только пильный станок с пазовым диском.

Сначала выпилите стойки и перекладины требуемых размеров, при этом длина перекладин определяется с учетом длины шипов. С помощью пазового диска выберите вдоль внутренней кромки обеих стоек шпунт 6×6 мм для вставки филенки, расположенный точно по центру.

2015-07-31_9-42-02

Затем разметьте на стойках гнезда для шипов внутри шпунта. Гнездо должно располагаться с отступом 6 мм от торца стойки, а его длина должна быть на 12 мм меньше ширины перекладины (наши гнезда имеют длину 57 мм). Для вставки шипов длиной 45 мм мы сделали гнезда глубиной 46 мм, оставив на дне миллиметровый зазор для излишков клея. Все гнезда имеют ширину 6 мм, равную ширине шпунта. Теперь можно приступить к формированию обоих элементов полупотайного соединения, следуя простым шагам, показанным на фото.

2015-07-31_9-37-51

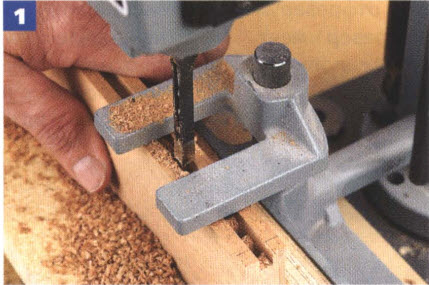

1. Используйте привычный способ выборки гнезд: сверлильный станок с обычным спиральным сверлом или долбежной насадкой, погружной фрезер с центрирующим приспособлением или долбежный станок (наш выбор). Выполняя эту операцию, мы сделали на обоих концах каждого гнезда по разметке два углубления с помощью 6-миллиметрового долбежного резца, затем ряд отверстий между ними, оставляя между соседними отверстиями тонкую перемычку, после чего подровняли стенки.




2015-07-31_9-40-12

2. Установите в пильный станок пазовый диск и поднимите его на высоту 6 мм. Сделайте пробные проходы с обеих сторон обрезка доски и проверьте, как вставляется шип в сделанные ранее гнезда. Установите продольный упор так, чтобы расстояние от него до левого края пазового диска равнялось глубине гнезда, измеренной от кромки стойки, минус 1 мм. С помощью углового упора, оснащенного деревянной накладкой- расширением, начните формировать шипы на концах перекладин.

2015-07-31_9-40-21

3. Передвиньте продольный упор на 6 мм ближе к диску и зафиксируйте его. Прижмите к угловому упору перекладину, поставив ее шпунтом вверх. Сделайте несколько проходов, чтобы сформировать выступ полупотайного шипа. На последнем проходе нужно прижимать торец шипа к продольному упору, но, прежде чем делать этот проход, на всякий случай проверьте подгонку соединения.

2015-07-31_9-40-29

4. Убедитесь в отсутствии зазоров на всех видимых стыках деталей. Затем нанесите клей на все смежные поверхности. Вставьте филенку в шпунты и вдвиньте четыре шипа в гнезда. Стяните раму струбцинами.
