Разборный мини-верстак

В вашей маленькой мастерской не хватает больших рабочих поверхностей? Этот простой проект, который вы сумеете изготовить за считанные часы, поможет убить сразу двух зайцев: сделайте пару таких подставок, которые можно использовать в качестве пильных козел, и добавьте к ним кусок фанеры, чтобы получился небольшой верстак. Благодаря расставленным ножкам и широким боковым площадкам компактный рабочий столик будет устойчивым.

Чтобы упростить изготовление, используйте обычные доски толщиной 19 мм или строительную фанеру для всех деталей, кроме балки, а также внешних, внутренних и средних деталей, которые делаются из досок толщиной 38 мм.

Выпилите все детали и соберите верхние узлы подставок, как показано на рисунках. Вставьте на место ножки и просверлите 10-миллиметровые отверстия во всех четырех торцевых деталях и ножках. Выньте ножки и рассверлите их отверстия до диаметра 11 мм, чтобы было проще совместить их с отверстиями подставки и вставить 10-миллиметровые болты. Сборка верстака производится в четыре этапа. Болты М10х65 играют роль простых запорных штырей, поэтому гайки не понадобятся.

Чтобы убрать подставки на хранение, просто выньте запорные болты, удерживающие на месте ножки, и поставьте части верстака друг на друга.

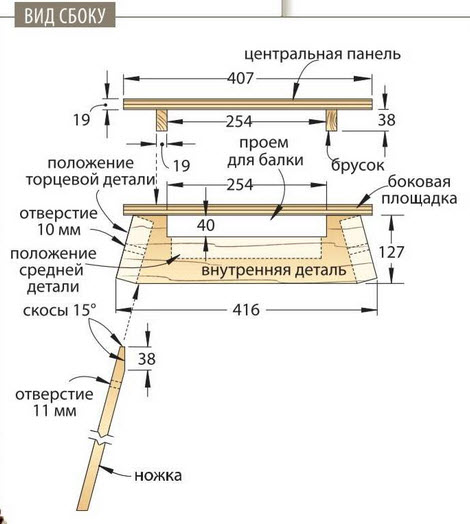

2015-07-20_9-13-53 2015-07-20_9-14-24Сборка мини-верстака не займет много времени

2015-07-20_9-16-37

Детали сложены друг на друга для компактного хранения.

2015-07-20_9-17-01

Зафиксируйте ножки болтами М10 и вставьте балку в вырезы подставок.

2015-07-20_9-17-22

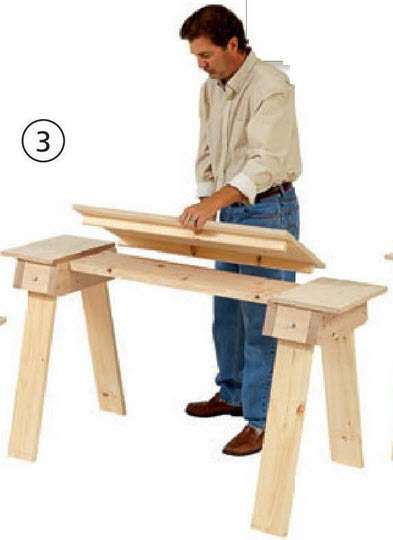

Положите поверх балки центральную панель, служащую рабочей поверхностью.




2015-07-20_9-17-53

Для завершения сборки сдвиньте ближе обе подставки.
