Ремонт старого рубанка

Потребуется немного физических усилий и средств, имеющихся в любой мастерской, чтобы вернуть этому видавшему виды инструменту его прежнюю рабочую форму.

У большинства из нас есть один или несколько старых рубанков, которые годами пылятся на полках. Недавно эксперт в области ручных инструментов Джон Олсон взялся привести в порядок один из таких рубанков — модель Stanley No. 5, выпущенный около века назад. Он занимает промежуточное положение между чистовым рубанком (шлифтиком) и фуганком и служит для первичной обработки досок. «Пятерка» до сих пор остается одной из самых распространенных моделей, и запасные летали не являются дефицитными. Даже если ваш рубанок отличается от этого, его также можно улучшить с помощью показанных далее операций.

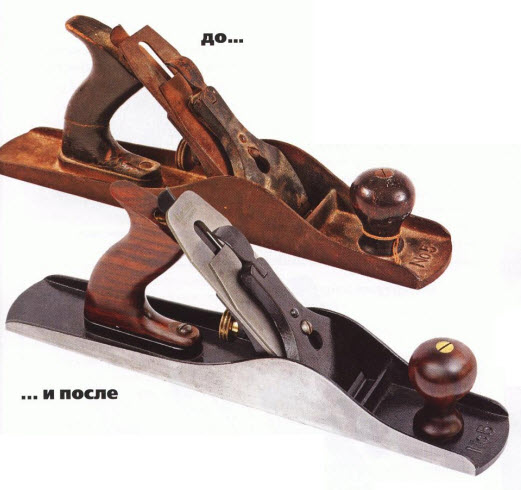

2015-08-04_18-35-17

Сначала определите, стоит ли овчинка выделки

У рубанка, который Джон выбрал для восстановления, имелись незначительные внешние дефекты, однако он имел заметные следы интенсивного использования — явное доказательство выдающихся рабочих качеств этого рубанка (фото А).

2015-08-04_18-39-37

Собираясь привести в порядок свой рубанок, полностью разберите его и внимательно осмотрите.

  • Ржавчина. Не стоит уделять ей слишком много внимания, так как ее можно легко удалить. Но если мелкие детали сильно изъедены ржавчиной или в результате коррозии заклинило винты, рычаги и другие элементы регулировки, а на подошве образовались глубокие раковины, лучше воздержаться от реставрации. у ротика или сломанный рычаг, забудьте о ремонте.
  • Отсутствие деталей. Запасные детали для большинства верстачных рубанков удается найти, приобретая новые по каталогам специализированных компаний или старые на интернет-аукционах (рассмотрите рисунок внизу, чтобы выяснить название летали). Но если цена замены детали превышает стоимость нового рубанка, имеет смысл задуматься о целесообразности ремонта.
Из чего состоит рубанок

Из чего состоит рубанок?




Чистка, полировка, грязь, пот… и электролиз?

Всего этого не удастся избежать — чтобы очистить ржавый рубанок, придется попотеть. Джон предпочитает метод очистки с помощью тонкой стальной ваты и фирменного средства Work Rust Free, проникающего во все уголки (фото В).

2015-08-04_18-42-47

Дайте средству для удаления ржавчины впитаться в течение 30 секунд, прежде чем соскоблить налет тампоном из стальной ваты. Затем протрите поверхности уайт-спиритом.

2015-08-04_18-42-58

Бормашина с полировальной насадкой поможет быстро очистить латунные гайки до блеска.

Для борьбы с трудноудаляемой ржавчиной и следами краски лучше использовать мелкозернистую наждачную бумагу или бормашину с абразивными, щеточными и полирующими насадками (фото С).

Если эти методы кажутся вам слишком медленными, попробуйте применить электролиз.

Краска не даст вернуться ржавчине

2015-08-04_18-45-24

Малярный скотч закрывает участки, не подлежащие окрашиванию. Аккуратно обрежьте излишки скотча ножом, начиная рез от середины и ведя лезвие вдоль ребра.

В старые времена большинство изготовителей рубанков защищали металлические детали от коррозии с помощью специальных красок, составы которых хранились в тайне и были утеряны. Вместо них Джон использует современные краски с антикоррозионными свойствами, например, Rustoleum Black.

Прежде всего, следует защитить малярным скотчем подошву, щечки корпуса и контактную площадку для установки «лягушки» (фото D). Заклейте плоские участки, где лезвие соприкасается с «лягушкой» и корпусом, а также низ прижима, контактирующий со стружколомом. Затем нанесите методом распыления два-три слоя краски на все открытые поверхности корпуса, «лягушки» и прижима. Дайте краске полностью высохнуть и удалите малярный скотч.

Коррекция анатомии «лягушки»

2015-08-04_18-46-28

Поверните «лягушку», чтобы рычаг не мешал работе, и отшлифуйте часть плоскости. Затем отведите рычаг в другую сторону и отшлифуйте остальное.

Чтобы «лягушка» надежно удерживала лезвие под определенным углом, она должна иметь плотный контакт и с лезвием, и с корпусом. Поставьте «лягушку» на контактную площадку в корпусе — она должна плотно прилегать и оставаться абсолютно устойчивой. Недопустимо даже малейшее покачивание. Если вы ощутили некоторую неустойчивость, нанесите на нижнюю сторону «лягушки» немного пасты для притирки клапанов автомобильного двигателя (продается в автомагазинах). Закрепив корпус в тисках, передвигайте «лягушку» вперед-назад по контактной площадке до тех пор, пока она не будет стоять устойчиво. Смойте все загрязнения и остатки пасты уайт-спиритом. Затем сделайте плоской верхнюю сторону «лягушки», к которой прилегает лезвие. Положите на ровный кусок стекла лист наждачной бумаги зернистостью 120 единиц и слегка закрепите стекло с помощью верстачных тисков, упоров и деревянных брусков. Отведите в сторону регулировочный рычаг и шлифуйте переднюю плоскость «лягушки» на краю листа наждачной бумаги (фото Е). Чаще проверяйте результат. Когда вся поверхность станет блестящей, переходите к наждачной бумаге № 220, чтобы удалить все грубые риски.

Теперь пора заняться стружколомом и лезвием

Неровности на переднем крае стружколома создают зазоры, в которых застревает стружка, и это ухудшает качество строгания.

Неровности на переднем крае стружколома создают зазоры, в которых застревает стружка, и это ухудшает качество строгания.

Стружколом (как свидетельствует его название) ломает стружку в определенной точке, препятствуя тем самым возникновению трещины в древесине под расклинивающим действием лезвия. Поврежденный или изношенный стружколом (фото F) затрудняет процесс строгания, препятствуя правильному удалению стружки и получению гладкой поверхности. Аккуратно исправьте форму переднего края стружколома, выполнив шаги, показанные на (фото G и Н).

2015-08-04_18-49-24

Используя для удержания стружколома под углом край верстака, отшлифуйте передний край изнутри при помощи наждачной бумаги № 120 и 220.

2015-08-04_18-49-14

Зафиксируйте стружколом в заточном приспособлении под углом, чтобы плоскость заточки была касательной к линии изгиба, и отшлифуйте передний край наждачной бумагой зернистостью 120 и 220 единиц.

Затем приступайте к заточке лезвия (старого или нового), используя привычный для вас метод. Имея под рукой наждачную бумагу различных номеров, Джон с ее помощью сделал на лезвии фаску под углом 25°, последовательно используя абразивы зернистостью 120; 220 и 320 единиц, а затем отшлифовал на режущей кромке микрофаску пол углом 30° наждачной бумагой № 2000 (фото I и J).

2015-08-04_18-51-22

Отполируйте обратную сторону на абразивной бумаге № 220; 320 и 2000. Лист мелкозернистой бумаги удерживается на месте силой трения.

2015-08-04_18-51-11

Производите заточку на бумаге № 120 до образования сплошной фаски. Затем сделайте последовательно несколько движений на абразивах зернистостью 220; 320 и 2000 единиц.

Завершение работы: корпус и подошва

2015-08-04_18-53-33

Направляйте напильник под небольшим углом, удаляя больше материала со стороны летка, чтобы не увеличить ширину ротика.

В рубанках подобной конструкции выпуклость на переднем крае стружколома способствует плотному контакту с лезвием, повышая его стабильность во время работы. Но она частично закрывает просвет летка, затрудняя выход стружки. Джон решает эту проблему, расширяя щель в подошве (ротик). С помощью угольника проведите линию параллельно переднему краю ротика. Зажмите корпус в тиски и напильником сточите немного металла с переднего края (фото К). Линия служит ориентиром, позволяющим сохранить края ротика прямыми.

Чтобы выровнять плоскость поло- швы рубанка, напряжения в его корпусе должны быть такими же, как и во время процесса строгания. Поэтому нужно полностью собрать рубанок, не выдвигая лезвие за подошву, и опять заняться шлифовкой с помощью наждачной бумаги.

Правильно удерживая рубанок, как при строгании, и перемещая его вперед- назад, вы невольно совершаете маятниковые движения. Это полезно при настоящей работе, но при шлифовке на подошве образуется выпуклость в средней части, а носок и пятка стачиваются быстрее. Джон предпочитает все время поворачивать рубанок, чтобы подошва оставалась плоской. Для выравнивания подошвы и щечек корпуса выполните шаги, показанные на фото LO.

2015-08-04_18-59-25

Теперь осталось еще раз очистить все летали мягкой тканью, смоченной уайт-спиритом. Нанесите на только что отшлифованную поло- шву и щечки тонкий слой восковой пасты, чтобы защитить их от коррозии и настроить восстановленный рубанок для строгания. Поздравляем! Вы стали владельцем превосходного инструмента, который прослужит долгие голы.

2015-08-04_19-00-23

Чаще проверяйте результат шлифовки. После нескольких движений блестящие пятна покажут степень износа подошвы

2015-08-04_19-00-37

Полностью выровняв подошву, заканчивайте шлифовку удалением всех рисок с помощью наждачной бумаги № 220 и № 320.

2015-08-04_19-00-49

Чтобы щечки корпуса были перпендикулярны подошве, шлифуйте их, прижимая подошву к грани бруска из твердой древесины.
