Секреты прямоугольной склейки

С перекосами изделий будет покончено благодаря правильным приемам работы и приспособлениям.

У вас есть всего лишь несколько минут, чтобы собрать детали проекта, выровнять края и затянуть струбцины. Кстати, вы уверены, что все углы прямые? Используя правильные инструменты и приспособления, а также несколько полезных советов, вы сумеете каждый раз добиваться идеальных результатов без лишней суеты.

Точность сборки зависит от прямоугольности деталей, поэтому, прежде чем начинать обработку деталей, убедитесь, что ваше оборудование (пильный, строгальный, рейсмусовый и другие станки) настроено правильно. Затем подготовьте для сборки ровную и чистую рабочую поверхность. Для успешной работы освойте один или несколько испытанных приемов, помогающих избежать перекосов.

2015-07-09_12-36-55

Одна деталь выравнивает другую

2015-07-09_12-37-59

Насухо соберите ящик и покачайте его из стороны в сторону, чтобы убедиться в том, что вставленное в шпунты дно обеспечивает прямоугольность сборки.

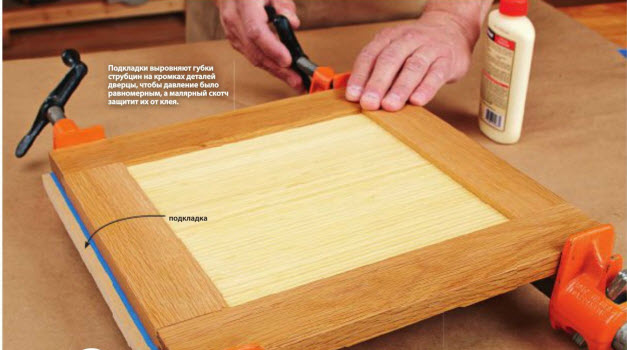

Если все детали вашего проекта изначально имели прямые углы, при сборке они будут взаимно выравнивать друг друга при условии, что струбцины установлены правильно. Как показано на верхнем фото, выпиленные точно под прямым углом плечики перекладин автоматически выравнивают раму. Хитрость заключается в том, чтобы направить усилие сжатия струбцин перпендикулярно кромкам деталей. Если расположить струбцину под углом, давление может привести к перекосу.

Другой способ сделать сборку самовыравнивающейся — фанерное дно или задняя стенка должны плотно вставляться в шпунты или фальцы, чтобы сохранить прямоугольность ящика или корпуса (фото А).

Требуются зазоры вокруг дна или филенки для компенсации размеров при сезонных колебаниях влажности?

2015-07-09_12-39-42

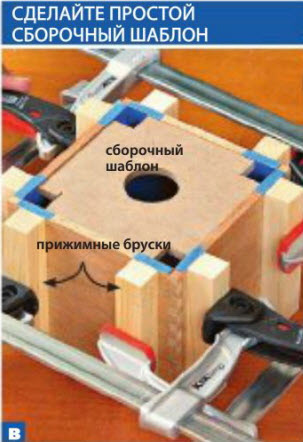

Для сборки ящика, имеющего дно, вставьте в него сборочный шаблон и зафиксируйте струбцинами. Давление струбцин распределяют прижимные бруски, установленные рядом с соединениями, а не поверх них.




Изготовьте простой сборочный шаблон, плотно вставляющийся в проем ящика (фото В), и сделайте на его углах вырезы, чтобы он не приклеился к деталям.

Собирая ящики, в которых прямые шипы слегка выступают на углах, используйте проставки или прижимные бруски, как показано на (фото В), чтобы губки струбцин не касались соединений. Этот способ пригодится и при сборке соединений типа «ласточкин хвост».

Как по шаблону

Для точного выравнивания и фиксации простых соединений встык удобно пользоваться металлическим монтажным угольником (фото С), который удерживает детали под прямым углом друг к другу и предотвращает их смещение. Если же вы предпочитаете самодельные приспособления, изготовьте собственные монтажные угольники любого размера (фото D). Краткий совет! Нет монтажных угольников? Есть способ обеспечить неподвижность деталей соединения встык при склейке. Сначала нанесите клей на торец одной детали, затем соедините обе детали, притирая их, чтобы распределить клей. Разъедините их на 10-15 секунд, дайте клею немного подсохнуть и стать более вязким и липким, а затем снова притирайте детали одну к другой. Повышение вязкости клея поможет избежать сдвига деталей при установке струбцин.

2015-07-09_12-42-33

Этот монтажный угольник благодаря закругленному внешнему углу плотно прилегает к обеим склеиваемым деталям.

2015-07-09_12-42-40

Определяя размеры самодельного монтажного угольника, сделайте в нем вырезы, соответствующие губкам имеющихся у вас струбцин.

Другие самодельные приспособления для выравнивания — прижимные бруски или планки произвольных размеров с вырезами, удерживающие детали в нужном положении и одновременно распределяющие давление струбцин (фото Е). Бруски-призмы с V-образными канавками помогут плотно стянуть детали угловых соединений на ус.

2015-07-09_12-47-42

Вырезы в прижимных брусках препятствуют сдвигу деталей, а бруски-призмы, стягиваемые струбцинами по диагоналям, сжимают детали вместе.

2015-07-09_12-47-51

Стальная лента этого зажима распределяет давление на все четыре угла, плотно стягивая стыки заусованных деталей.

Некоторые зажимные приспособления благодаря особенностям конструкции помогают обеспечить прямоугольность склейки. Например, ленточный зажим с четырьмя угловыми блоками (фото F) и четырехсторонний винтовой зажим для сборки рамок (фото G) позволяют выровнять одновременно все четыре угла.

2015-07-09_12-49-39

Четырехсторонние винтовые зажимы, обычно применяемые при склейке рамок, можно использовать парами для сборки ящиков. Металлические угловые детали помогают добиться прямоугольности.

Совет мастера

Сравнивайте длину диагоналей, не измеряя их рулеткой

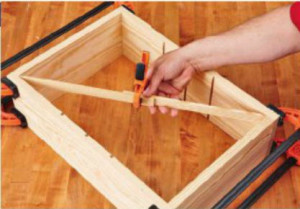

2015-07-09_12-46-53Даже не имея поверочного угольника, которому можно доверять, вы можете проверить прямоугольность сборки, сравнивая расстояния между противоположными углами. Если диагонали равны (и противоположные детали также имеют одинаковую длину), можно быть уверенным, что все углы прямые. Если измерениям с помощью рулетки мешают струбцины или если вы склеиваете несколько одинаковых изделий, попробуйте применить другой способ. Выпилите из обрезков две тонкие рейки. Длина каждой из них должна быть больше половины длины диагоналей. Затем обрежьте один из концов каждой рейки под углом около 30°. Прижав скосы к противоположным внутренним углам сборки, сложите рейки вместе и скрепите их зажимом. Затем этой же поверочной рейкой измерьте другую диагональ, чтобы убедиться в прямоугольности сборки. Для устранения перекоса с помощью длинной струбцины осторожно стягивайте противоположные углы вдоль более длинной диагонали.
