Выбор фальцев, пазов и шпунтов

Эти простые с виду элементы соединений нередко оказываются сложными в изготовлении. Неплотная подгонка, неровные края и сколы указывают на небрежность и ошибки в работе. Все, что требуется для хорошего результата, наверняка есть в вашей мастерской.

Без пазов, фальцев и шпунтов трудно представить многие столярные конструкции, начиная от простой рамки для фото до большого шкафа. Они с древнейших времен считаются фундаментом столярно-плотницкого ремесла и до сих не потеряли своего значения как стандартные элементы деталей корпусной мебели и других проектов, в которых есть полки, ящики или перегородки. Мы познакомим со всеми этапами их изготовления, что позволит вам создавать проекты с безупречными соединениями.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).

2016-10-04_10-36-04

Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ




ИНСТРУМЕНТ ОЦЕНКА РЕЗУЛЬТАТА СТОИМОСТЬ ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска $80-$250 Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск Преимущества: простая и быстрая настройка; доступная цена Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска $50-$80 Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска $10-$80 Продольное и поперечное пиление в обычных операциях на пильном станке
Прямая фреза Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска $5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей $10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками Не предназначена для других операций



Пильный станок работает аккуратно и быстро

Когда нужно выбрать пазы, фальцы или шпунты, все работники мастерской в первую очередь вспоминают о пильном станке. Как правило, для установки пазового диска и настройки требуется меньше времени, чем на подготовку фрезера. Кроме того, нравится то, что пильный станок быстро справляется с такой работой и на нём удобно работать с досками и щитами разной ширины и длины.

Пазовые диски бывают двух типов: наборные и регулируемые (так называемые «пьяные»). Мы предпочитаем наборные, которые делают прямоугольные чистые пропилы. Конечно, самые дорогие наборные диски режут чище, и дно выборки получается плоским, а боковые поверхности параллельными и без сколов. Однако большинство наборных дисков оставляют в нижних углах небольшие треугольные бороздки, образующиеся из-за скошенных граней зубьев на внешних дисках. Регулируемые («пьяные») диски подкупают низкой ценой и быстротой настройки, но у них есть серьёзный недостаток — дно выборки получается вогнутым, а углы не прямыми, и после работы с ними приходится прибегать к зачистке.

Вы можете также делать все три разновидности выборок комбинированным пильным диском с 40 или 50 зубьями. Выбирая паз или шпунт, сделайте сначала крайние пропилы, а затем за несколько проходов удалите материал между ними. Мелкие неровности на дне выборки можно зачистить острой стамеской или фрезой.

Таким же способом удаётся выпиливать и фальцы, но мы предпочитаем делать их с помощью двух пропилов. Сначала делается пропил, формирующий плечико фальца. Затем на продольном (параллельном) упоре закрепляется высокая накладка (150-200 мм в зависимости от ширины заготовки), регулируется вылет диска и делается второй пропил под прямым углом к первому. Чтобы избежать отдачи при заклинивании диска и выброса обрезка, убедитесь, что обрезок не окажется между диском и упором.

Как добиться хороших результатов с пильным станком

СОВЕТ 1: Настройте станок для чистого и аккуратного пиления.

Прежде чем начать работу с заготовками, убедитесь в правильности всех настроек вашего станка, чтобы распилы были чистыми и прямоугольными. Продольный упор и пазы для поперечного (углового) упора должны быть параллельны диску, а головка поперечного упора установлена точно под углом 90° к диску. Даже небольшие отклонения могут сказаться на качестве изготовления соединений и их последующей сборке.

2016-10-04_10-37-32СОВЕТ 2: Для получения лучших результатов выберите хороший пазовый диск.

Наборные пазовые диски обычно состоят из двух внешних дисков, нескольких центральных режущих элементов (чипперов)и металлических или пластиковых шайб-прокладок (вы можете сами изготовить прокладки из бумаги или картона). Определите требуемую ширину выборки, затем установите соответствующее число чипперов между внешними дисками (см. рисунок), наденьте всю стопку на шпиндель пильного станка и затяните гайку. Не беспокойтесь, если на шпинделе не хватит места для штатного фланца, просто отложите его в сторону. Гораздо важнее, чтобы гайка была навернута целиком.

СОВЕТ 3: Делайте пробные проходы, добиваясь аккуратности.

Выпиливайте пазы и шпунты на пробных обрезках и проверяйте правильность настроек. Для изменения ширины добавляйте или вынимайте шайбы-про- кладки и чипперы. Мы предпочитаем выпиливать шпунты и пазы чуть меньшей, чем требуется, ширины (буквально на несколько долей миллиметра), а затем шлифовать вставляемую деталь по толщине, чтобы она входила плотно. Не забывайте шлифовать всю деталь одними и теми же номерами абразива, чтобы при отделке изделия не выявились различия в гладкости поверхностей. И будьте осторожны, чтобы на верхних слоях фанерного шпона не появились протёртые насквозь участки.

СОВЕТ 4: Применяйте противосколь- ный вкладыш, чтобы края выборки не получились рваными.

Вы можете самостоятельно сделать противоскольный вкладыш для своего пильного станка. Настройте пазовый диск на требуемую ширину и опустите его ниже поверхности стола. Вставьте в проем стола остроганную и выпиленную по форме проёма деревянную пластину, которая должна располагаться вровень с поверхностью стола. Надёжно прижмите пластину сверху, расположив прижим вдоль неё и чуть в стороне от диска. Включив станок, медленно поднимайте диск до высоты, примерно соответствующей глубине выборки. Выключите станок и измерьте вылет диска, затем сделайте пробный проход на обрезке.

СОВЕТ 5: Точите весь комплект, а не отдельные диски.

Твердосплавные зубья со временем становятся тупыми и требуют заточки. Всегда точите каждый диск и каждый чиппер, даже если никогда ими не пользовались, чтобы все зубья имели одинаковую высоту. Если это правило не соблюдать, некоторые чипперы будут погружаться в материал глубже.

СОВЕТ 6: Наклейте скотч, чтобы избежать сколов тонкого шпона.

При пилении листовых материалов, облицованных шпоном, всегда есть риск образования сколов. Для сохранения целостности шпона наклейте полосу малярного скотча вдоль линии распила и на задний торец заготовки, чтобы обеспечить поддержку древесных волокон. Сначала сделайте проход минимальной глубины, чтобы только надрезать шпон, затем поднимите диск и сделайте второй проход до окончательной глубины, как показано на фото.

2016-10-04_10-38-14

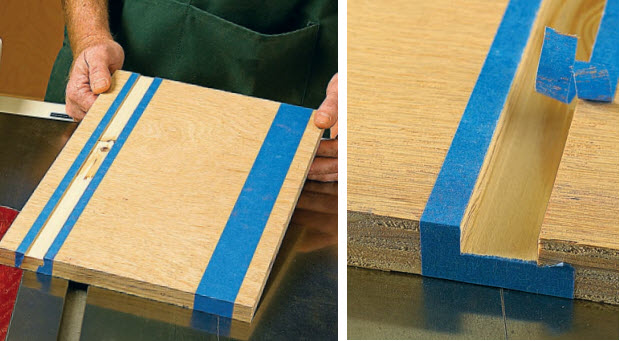

Первым проходом глубиной 1,5 мм чисто перерезан шпон (слева). После выборки паза требуемой глубины осторожно удалите скотч, чтобы избежать отрыва волокон шпона.

Уменьшайте подачу соответственно количеству удаляемого материала.

СОВЕТ 7: Пользуйтесь толкателем и подпорными досками

2016-10-04_10-39-03

Левый паз в этой дубовой доске мы выпиливали, подпирая кромку заготовки обрезком, но не применяли его для правого паза. Подпорный обрезок помогает избежать сколов.

При поперечном пилении диск будет вырывать волокна в месте выхода из заготовки, если не предпринять некоторые меры. Закрепите на поперечном (угловом) упоре деревянную накладку, которая послужит подпорной доской, как показано в следующем совете, или вставляйте ненужный обрезок между заготовкой и головкой упора.

СОВЕТ 8: Продольный упор в роли ограничителя.

2016-10-04_10-40-20

Делая паз или поперечный фальц, используйте продольный упор вместо ограничителя и деревянную накладку, чтобы уменьшить сколы. Наждачная бумага не дает заготовке скользить.

Для пазов и фальцев на конце заготовок используйте продольный и поперечный упоры одновременно, как показано на фото. Так как пропил не проходит заготовку насквозь, нет риска её защемления и обратного отскока. Добавьте высокую накладку для выпиливания фальцев, чтобы диск не касался продольного упора.

Для быстрого монтажа закрепите накладку на продольном упоре двухсторонним скотчем. Установите пазовый диск, толщина которого больше ширины фальца. Сделайте вырез для диска в накладке, как показано на рисунках. Затем с помощью продольного упора отрегулируйте ширину фальца и обработайте заготовку.

2016-10-04_10-42-05

Универсальность фрезера позволяет добиться лучших результатов

2016-10-04_10-42-51

Этот комплект позволяет делать фальцы разной ширины одной фрезой. Чем меньше подшипник, тем шире фальц, и наоборот.

Ничто не сравнится с фрезером, делающим прямоугольные и чистые пазы, шпунты и фальцы с плоским дном, в аккуратности изготовления соединений, которые будут видны в готовом изделии. Управляя фрезером с помощью рук или закрепив его в стол, вы в любом случае получите отличный результат. Фрезер особенно незаменим при выборке глухих пазов, шпунтов и фальцев (не выходящих за один или оба края детали). При работе с фрезером вы можете видеть метки начала и конца выборки, а также саму фрезу, в отличие от пильного станка, где диск закрыт сверху заготовкой, что затрудняет работу по меткам.

Фрезерование аккуратных фальцев вручную или на фрезерном столе

Для выборки фальцев почти с одинаковым успехом можно использовать фальцевую, прямую или спиральную фрезы. Фальцевые фрезы продаются по отдельности или в наборе с подшипниками разного диаметра для получения фальцев разной ширины. Держа фрезер в руках, перемещайте его вдоль внешних кромок заготовки в направлении против часовой стрелки. Для лучшей устойчивости одну из ручек фрезера следует располагать над заготовкой. Чтобы при обработке поперёк волокон древесины избежать сколов на углах, применяйте подпорную доску или остановите операцию, не доходя до угла, а затем осторожно фрезеруйте в обратном направлении, начав с угла (такой метод называется попутным фрезерованием).

При обработке листовых материалов фальцевая фреза часто оставляет рваные волокна в виде ворса на краях лицевого шпона, а не срезает их чисто. Чтобы это исправить, сначала отфрезеруйте фальц требуемой глубины и ширины, а затем удалите ворс с помощью прямоугольной шлифовальной колодки, направляя её вдоль волокон в сторону фальца. Фальцевые фрезы также отлично подходят для фрезерного стола, имеющего много преимуществ перед фрезером, который управляется вручную. Вам не нужно менять подшипники для изменения ширины фальца. Можно установить продольный упор вровень с передней стороной подшипника, чтобы выбирать фальц максимальной ширины, или сдвинуть упор вперед для выборки более узкого фальца. Когда ширина фальца контролируется только с помощью подшипника, фреза точно повторяет контуры кромки (в том числе и дефекты), и они будут копироваться в соединении.

2016-10-04_10-42-59

Фальцевые фрезы часто оставляют край шпона ворсистым, а не срезают его чисто, поэтому приходится применять шлифовальную колодку для удаления торчащих волокон. Если отдельные ворсинки согнутся внутрь фальца, аккуратно отшлифуйте вертикальную грань, стараясь не скруглить острое ребро.

Если у вас нет фальцевой фрезы, вы можете с успехом выбирать фальцы прямыми или спиральными фрезами. Используйте их в фрезерном столе или в сочетании с боковым упором при фрезеровании вручную. Избегайте тупых фрез, оставляющих прижоги или мшистые поверхности вместо гладких и чистых.

Реальную толщину листов не указывают на ярлыках

Листовые и плитные материалы, такие как фанера или МДФ, обычно имеют меньшую толщину, чем она обозначена на кромке или наклейках. Например 19-миллиметровая фанера часто бывает толщиной чуть более 18 мм. Что из этого следует? Если вы планируете делать пазы, шпунты или фальцы в этих материалах, прежде всего необходимо их тщательно измерить. Толщина может быть разной даже у листов из одной стопки. Всегда делайте пробные образцы из обрезков и проверяйте плотность соединений. Для таких случаев выпускаются специальные фрезы с уменьшенным диаметром.

2016-10-04_10-44-58

Чтобы получить по-настоящему хороший результат, применяйте прямую или спиральную фрезу, диаметр которой меньше толщины фанеры, и делайте выборки за два прохода с помощью самодельных или фабричных приспособлений.

Если вы, подобно нам, предпочитаете не фрезер, а пильный станок с наборным диском, используйте такой метод: прежде всего пометьте все шайбы-прокладки литерами (А, В, С и т. д.) с помощью несмываемого маркера или гравировки. Затем точно настройте ширину, установив соответствующие диски, чипперы и прокладки. Снимая набор со шпинделя, запишите в блокнот, какие чипперы и прокладки были установлены. В следующий раз, когда будете работать с фанерой аналогичной толщины, вы сможете собрать диск в такой же комбинации, ориентируясь на свои записи. Однако не нужно полностью им доверять. Всегда делайте для проверки пробные проходы.

Фрезы для зачистки пазов уберут огрехи пильного станка

Название этих фрез точно соответствует их назначению: они срезают неровности на дне, делая шпунт или паз идеально ровным и прямоугольным.

Вот как они применяются: сначала выпилите паз нужной ширины с помощью пильного станка, оставив припуск около 1 мм по глубине. Сделайте такие выборки на всех деталях. Теперь установите в цангу фрезу для зачистки пазов и настройте фрезер на окончательную глубину. Проведите фрезу вдоль выборки, прижимая подшипник сначала к одной стенке, а затем к другой.

Не путайте эти фрезы с похожими фрезами для гнезд, имеющими более длинную режущую часть (10-13 мм высотой), из-за которой подшипник будет расположен выше стенки 10-миллиметрового паза, и это потребует применения направляющей.

2016-10-04_10-45-32

Внешние зубья наборных пазовых дисков оставляют в углах треугольные бороздки, избавиться от которых поможет фреза для зачистки пазов.

2016-10-04_10-45-39

Фреза удаляет со дна слой толщиной чуть больше миллиметра, делая поверхности выборки чистыми и ровными.

2016-10-04_10-45-44

Этим фрезам постоянно находится применение в нашей мастерской. Они работают чисто и подходят для шпунтов шириной 10 мм.

Используйте преимущества фрезерного стола для выборки пазов, шпунтов и фальцев

Для фрезерования этих элементов соединений мы в большинстве случаев предпочитаем использовать фрезерный стол, более безопасный по сравнению с ручным фрезером и обеспечивающий лучший контроль благодаря продольному упору, прижимам-гребёнкам, поперечному упору и системе пылеудаления.

Чтобы добиться лучших результатов, следует учитывать возможности и ограничения вашего фрезера и самих фрез. Выборка шпунта сечением 19×10 мм в дубовой доске приводит к перегрузке электродвигателя и быстрому затуплению фрезы, поэтому такую операцию следует выполнять за два прохода, каждый раз погружая фрезу на половину требуемой глубины.

2016-10-04_10-47-20

Фрезы с нисходящей спиралью режут чисто, но направляют стружку вниз, а не выталкивают её. Удалите мусор с помощью компрессора и сделайте ещё один проход.

Иногда стружки и пыль скапливаются в глубине выборки или под доской, слегка приподнимая её, в результате чего на дне образуются неровности. Выполнив все проходы до окончательной глубины, удалите стружки и пыль со стола и заготовки и сделайте ещё один проход для зачистки стенок и дна выборки, не меняя настройки. Фреза с нисходящей спиралью может приподнимать заготовку при выборке шпунта или паза на фрезерном столе. Эти твердосплавные фрезы лучше всего работают при фрезеровании материала насквозь, когда стружки проваливаются в образующийся просвет.

Фрезы с восходящей спиралью, наоборот, хорошо удаляют стружки из глубины шпунта, но могут отрывать края лицевого шпона на фанере. Наш совет: применяйте фрезу с восходящей спиралью везде, где можно использовать прямую фрезу, а фрезу с нисходящей спиралью оставьте для тех случаев, когда выборка имеет открытый край или когда фреза прорезает материал насквозь.

Фрезеруя пазы и шпунты вручную, применяйте направляющие

Если шпунт или паз нужно выбрать так далеко от кромки, что это нельзя сделать на фрезерном столе с продольным упором, приходится прибегать к фрезерованию в ручном режиме. При этом у вас есть выбор между тремя вариантами: можно перемещать фрезер, прижимая край его подошвы к направляющей, или использовать копирующую фрезу и направляющую, или установить на фрезер боковой упор.

Для первого варианта закрепите в цангу прямую фрезу или фрезу с восходящей спиралью и настройте глубину фрезерования. Измерьте расстояние от края подошвы фрезера до лезвий фрезы. Зафиксируйте направляющую на таком же расстоянии от линий разметки, стараясь выровнять её как можно точнее. Включив фрезер, передвигайте его вдоль направляющей, чтобы выбрать шпунт или паз.

2016-10-04_10-48-01

Чтобы шпунт или паз получились прямыми, подошва фрезера должна перемещаться вдоль направляющей, касаясь её одной и той же точкой.

2016-10-04_10-48-51

Так как режущая часть фрезы и подшипник имеют одинаковый диаметр, вам нужно только выровнять направляющую с линией разметки, не прибегая к измерениям.

Второй вариант (с копирующей фрезой) избавляет вас от ошибки, связанной с измерением и установкой расстояния, так как подшипник фрезы, расположенный над режущей частью, движется по кромке направляющей. Вам нужно только закрепить направляющую точно по линии разметки.

Если заготовка слишком большая и её неудобно обрабатывать на фрезерном столе, используйте боковой упор, который поможет сделать паз или шпунт параллельно краю заготовки на расстоянии, обычно не превышающем 200 мм. Для этой операции лучше установить в цангу прямую фрезу или фрезу с восходящей спиралью.

2016-10-04_10-51-36
