Ящик для инструментов на колесах

Вы не пожалеете о средствах, затраченных на покупку материалов и всего остального для изготовления этого удобного помощника, способного решить проблему хранения инструментов, принадлежностей и фурнитуры в небольшой мастерской.

Инструменты, принадлежности и другой инвентарь разбросаны в мастерской где попало? Соберите их вместе и рассортируйте, чтобы не только организованно хранить их, но и доставлять прямо к рабочему месту с помощью этой удобной конструкции, изготовление которой не вызовет затруднений. Каждый ящик имеет две ручки, его можно вынуть из корпуса и перенести вместе с содержимым куда требуется. Или можно вынуть их все, чтобы облегчить корпус для переноски по лестнице или погрузки в автомобиль.

  • Габаритные размеры, мм: 1016 x 457 x 915 (длина х глубина х высота).
  • Научитесь правильно соединять детали из фанеры, толщина которой отличается от номинальной.
  • Простая конструкция — для сборки нужен только клей и шурупы.
  • Вынутые из корпуса ящики вкладываются один в другой для упрощения их переноски.

ЧТО ПОТРЕБУЕТСЯ

  • Материалы: два с половиной листа 19-миллиметровой фанеры, пол-листа 6-миллиметровой фанеры, одна сосновая или тополевая доска 19x140x3000 мм, четыре колесные опоры и шурупы (подробности в конце статьи).

2015-07-06_8-31-45

2015-07-06_8-52-39

Сначала делается корпус

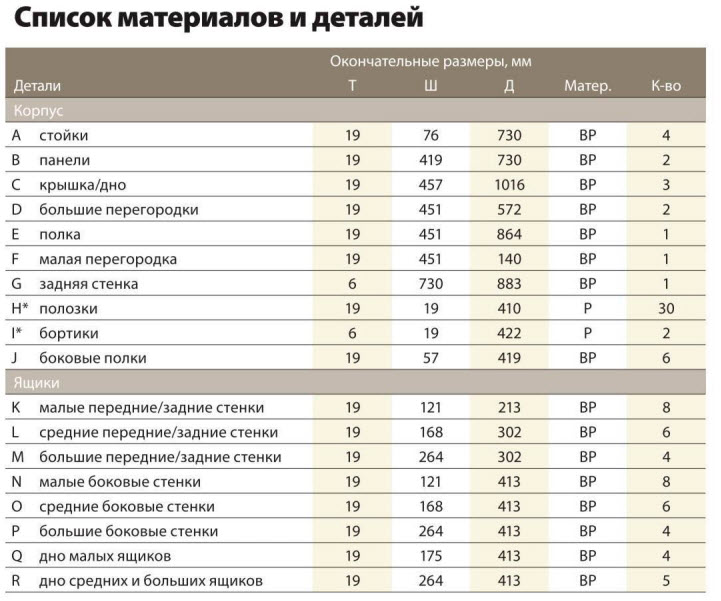

1. Из 19-миллиметровой фанеры выпилите стойки А и панели В боковин по размерам, указанным в «Списке материалов». Для улучшения внешнего вида всего проекта мы использовали фанеру высшего сорта, на кромках которой отсутствуют дефекты.

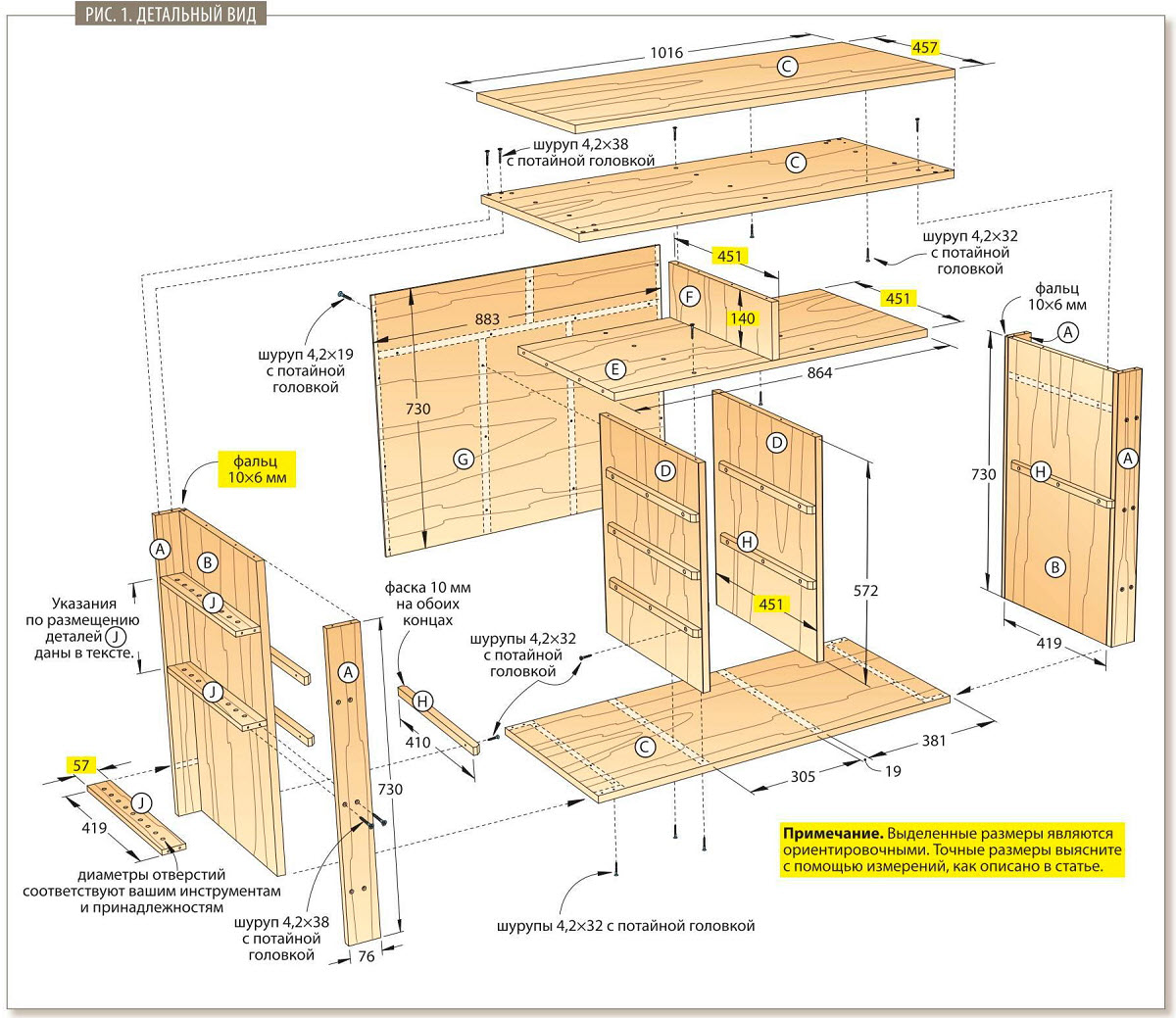

2. Закрепив в цангу фрезера фальцевую фрезу с подшипником, выберите фальцы 10×6 мм вдоль задних кромок стоек А с внутренней стороны для вставки фанерной стенки G. Приклейте стойки к панелям В, расположив фальцы, как указано на рис. 1.




2015-07-06_8-31-45

2015-07-06_8-35-37

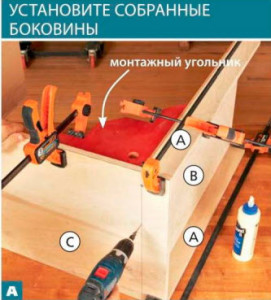

Приклейте боковины A/В к дну С, зафиксируйте струбцинами и вверните шурупы. Монтажный угольник поможет избежать перекосов.

3. Прочитайте «Совет мастера» внизу. Затем определите ширину двух крышек и дна С, измерив ширину собранных боковин A/В. Выпилите крышки и дно необходимой ширины и опилите до длины 1016 мм. Прикрепите боковины к дну (фото А, рис. 1).

Краткий совет! Чтобы фанера вокруг головок шурупов не расщепилась и поверхности были гладкими, монтажные и направляющие отверстия для шурупов должны быть раззенковапы.

Совет мастера

Если толщина фанеры отличается от стандартной. Приходилось ли вам выпиливать фанерные детали по указанным размерам, а затем обнаружить, что их нельзя собрать правильно? Причиной этого является несоответствие реальной толщины фанеры стандарту, в котором обычно указана номинальная толщина, поэтому приходится изменять размеры некоторых деталей, чтобы при сборке не возникли проблемы. Следуйте нашим советам, которые помогут выявить значимые детали и определить их точные размеры
■    Никогда не выпиливайте заранее все фанерные детали проекта, так как некоторые размеры, возможно, потребуют изменения.
■    Внимательно рассмотрите все рисунки, схемы и чертежи, чтобы определить детали, для которых может потребоваться корректировка размеров. В первую очередь обратите внимание на детали, которые устанавливаются между другими деталями, такие как полки, перегородки и ящики, а также те, длина или ширина которых за-
висят от размеров ранее собранных частей проекта. Обведите, подчеркните или выделите требующие уточнения размеры, как сделали мы в рисунках и «Списке материалов», чтобы это служило напоминанием перед сборкой.
■ Выпиливайте только те детали, для которых точно указаны длина и ширина. После их сборки уточните зависимые размеры остальных деталей (лучше сначала провести пробную сборку без клея).

4. Для определения ширины больших перегородок D измерьте расстояние от передней стороны передней стойки А до фальца задней стойки. Выпилите перегородки такой ширины и опилите их до длины 572 мм. Затем выпилите полку Е такой же ширины и длиной 864 мм. (Перед этим измерьте расстояние между боковинами, чтобы уточнить длину полки.) Теперь установите полку (фото В).

2015-07-06_8-36-36

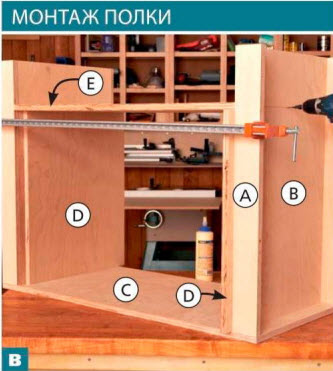

Используя большие перегородки D как проставки для установки полки Е, вверните шурупы сквозь боковые панели В в торцы полки.

2015-07-06_8-36-46

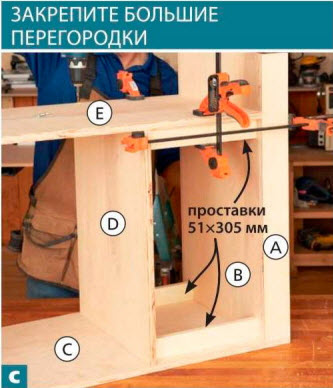

С помощью проставок выровняйте большие перегородки D в корпусе и закрепите шурупами, ввернув их сквозь дно С и полку Е.

5. Из обрезков фанеры выпилите четыре проставки размерами 51×305 мм для размещения в корпусе больших перегородок D (рис. 1). Закрепите перегородку шурупами (фото С). Затем, также используя проставки, установите вторую перегородку.

Краткий совет! Обязательно пользуйтесь проставками — они гарантируют аккуратность размещения перегородок, и ящики будут легко выдвигаться, не застревая.

2015-07-06_8-38-58

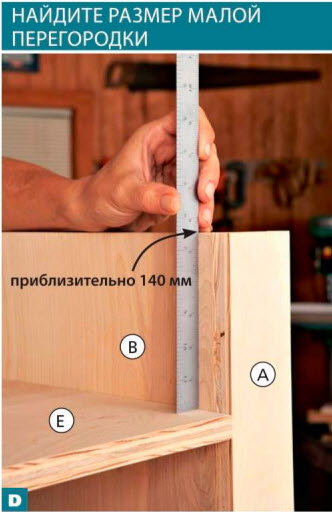

Измерьте расстояние от верха панели В до полки Е, чтобы узнать точную ширину малой перегородки F.

6. Определите длину малой перегородки F (фото D). Выпилите перегородку требуемой длины, а ее ширина должны быть такой же, как у больших перегородок D. Установите перегородку посередине полки Е и закрепите ее шурупами снизу.

7. Положите нижнюю крышку С на корпус и выровняйте ее. Просверлите отверстия для шурупов над серединой кромок деталей боковин A/В и малой перегородки F. Вверните шурупы. Затем выровняйте сверху вторую крышку С и прикрепите ее шурупами к нижней. (Сверлите отверстия для шурупов вдоль переднего и заднего краев крышки под небольшим углом.)

Краткий совет! Не приклеивайте верхнюю крышку к нижней, чтобы легко заменить ее в случае повреждения. А если ввернуть шурупы снизу, то сверху будет гладкая рабочая поверхность без следов крепежа.

8.Из 6-миллиметровой березовой фанеры выпилите заднюю стенку G, подогнав ее размеры к расстоянию между фальцами боковин. Хотя размеры должны соответствовать указанным, убедитесь в этом с помощью рулетки. Выпилив заднюю стенку, отложите ее в сторону.

Теперь — полозки, бортики и полки

2015-07-06_8-40-44

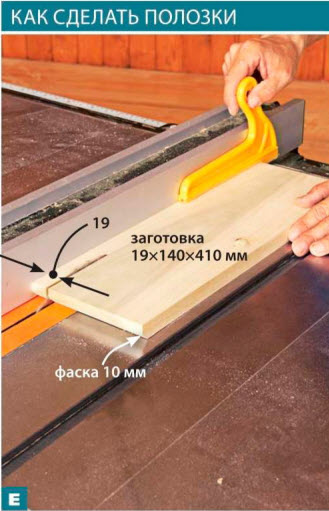

Отодвинув продольный упор на 19 мм от пильного диска, выпилите шесть полозков Н из каждой заготовки.

1. Чтобы сделать 30 полозков Н, отпилите от сосновой или тополевой доски пять заготовок размерами 19 x 140 x 410 мм. Остаток доски сохраните для дальнейшей работы. С помощью фрезера сделайте фаски шириной 10 мм вдоль обоих торцов каждой заготовки. Теперь, используя пильный станок, разделите заготовки вдоль на полозки шириной 19 мм (фото Е). Двенадцать полозков будут установлены внутри корпуса (рис. 1). Опальные полозки крепятся к ящикам снизу. Они позволят устойчиво ставить ящики друг на друга, облегчая их переноску, если потребуется.

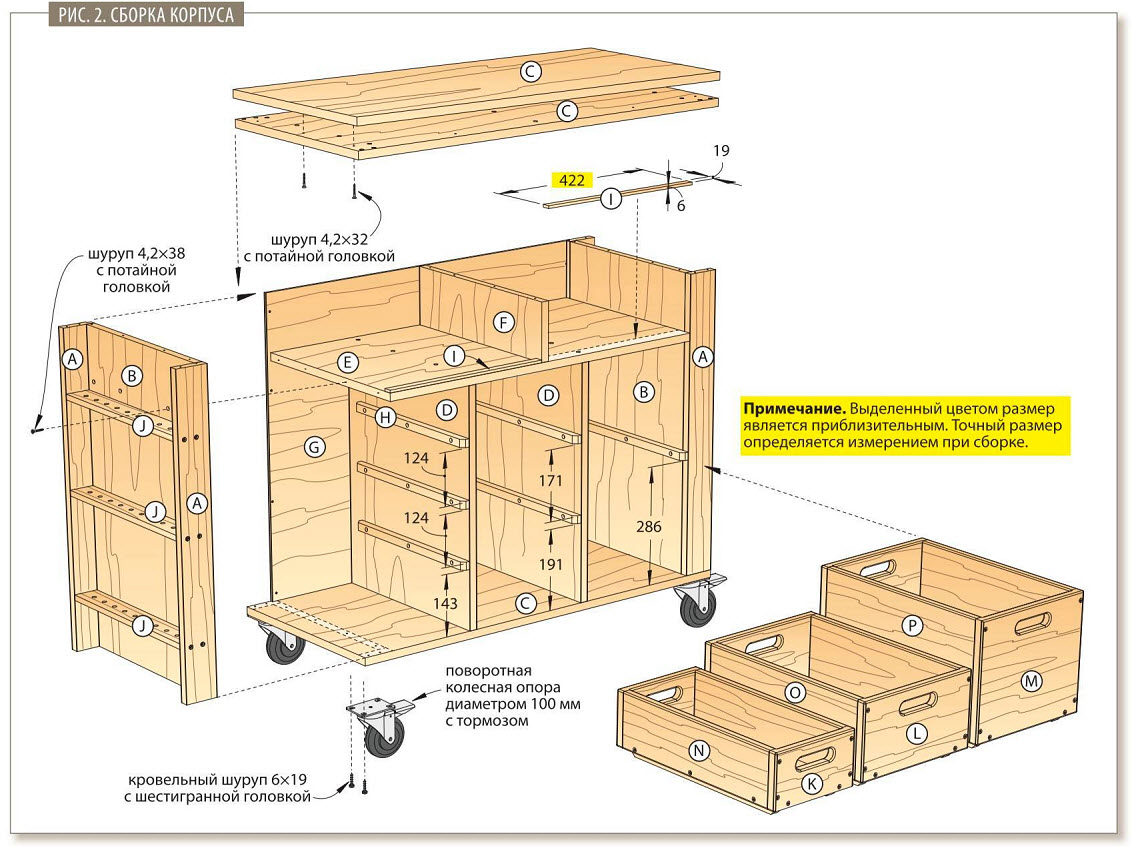

2. Из обрезков 6-миллиметровой фанеры выпилите проставки размерами 143 x 254; 191 x 254 и 286 x2 54 мм для размещения полозков Н в корпусе (рис. 2).

Краткий совет! Выпиливайте проставки точно по указанным размерам, чтобы впоследствии не пришлось изменять размеры ящиков для соответствия полозкам, установленным в корпус.

2015-07-06_8-42-38

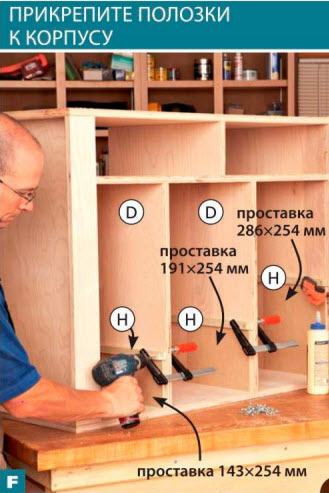

Поддерживая с помощью проставок полозки Н, выровняйте их с передней стороной корпуса, приклейте и закрепите шурупами.

Используя пропавки, приклейте и закрепите шурупами полозки в проеме для больших ящиков и только нижнюю пару полозков в проемах для малых и средних ящиков (фото F). Затем опилите проставки шириной 143 и 191 мм до ширины 124 и 171 мм соответственно. Теперь с их помощью установите полозки в малые и средние проемы.

3. Измерьте проемы между панелями боковин В и малой перегородкой F. Из остатка доски выпилите две 6-миллиметровые планки для бортиков I (рис. 2). Опилите их по длине в соответствии с шириной проемов и приклейте на место, выровняв с передней стороной корпуса.













2015-07-06_8-43-46

4.  Для определения ширины боковых полок J измерьте расстояние от внешней кромки стойки А до панели В. Затем выпилите шесть полок требуемой ширины и опилите их до длины 419 мм. Перед их установкой разместите инструменты, которые будут храниться на полках, отметьте в нужных местах центры и просверлите отверстия требуемых диаметров. Распределите полки по высоте в соответствии с длиной инструментов и закрепите их, ввернув шурупы через отверстия, сделанные в стойках.

Изготовление ящиков

1. Из 19-миллиметровой фанеры выпилите полосы указанной ширины для передних и задних стенок К, L, М малых, средних и больших ящиков. Отпилите большие и средние передние и задние стенки L, М длиной 302 мм, а малые передние/ задние стенки К сделайте длиной на 3 мм меньше ширины проема. (В нашем случае они оказались почти на 2 мм длиннее, чем указанно в «Списке материалов».)

2015-07-06_8-44-56

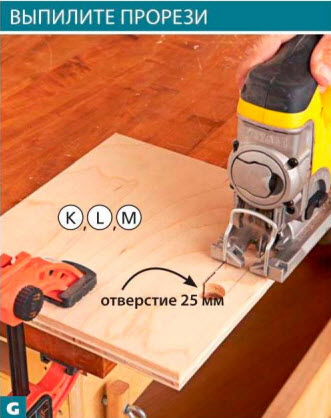

Электролобзиком сделайте в передних и задних стенках К, L, М пропилы рядом с прямыми линиями для завершения прорезей.

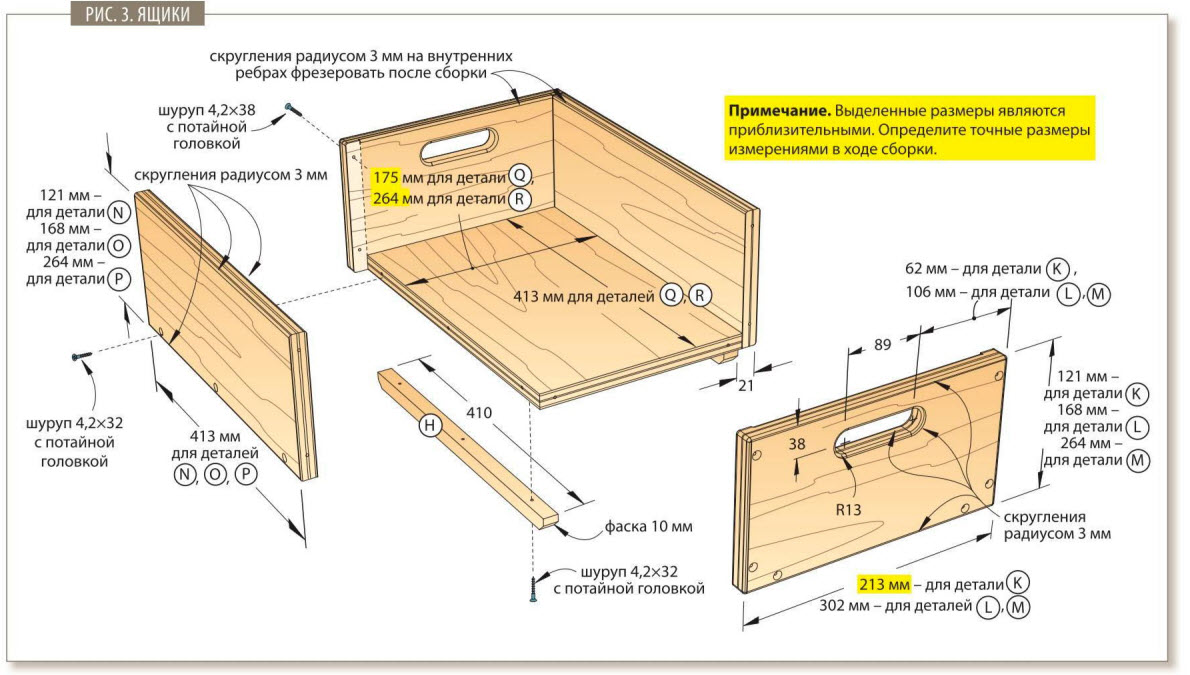

2. Чтобы сделать захватные прорези в передних и задних стенках К, L, М, разметьте центры отверстий, как указано на рис. 3. Просверлите отверстия перовым сверлом или сверлом Форстнера, подложив снизу обрезок доски для предотвращения сколов. Лучше делать это не электродрелью, а на сверлильном станке, установив упор и боковой стопор. 11роведите касательные линии, соединяющие оба отверстия. Теперь завершите формирование прорезей (фото G).

3. Подровняйте края прорезей в передних и задних стенках с помощью плоского напильника и круглого стержня, обернутого наждачной бумагой № 100 или № 120. Отфрезеруйте на краях прорезей скругления радиусом 3 мм с обеих сторон (рис. 3).

2015-07-06_8-45-57

4. Из 19-миллиметровой фанеры выпилите боковые стенки N, О, Р для малых, средних и больших ящиков. Их ширина должна быть такой же, как у передних и задних стенок.

5. Чтобы определить ширину дна ящиков Q, R, сложите лицом к лицу два обрезка фанеры, из которой сделаны боковые стенки, и измерьте их суммарную толщину. Вычтите этот размер из длины соответствующих перелних/залних стенок К, L, М. Ширина дна должна получиться чуть больше, чем указано в «Списке материалов». Теперь выпилите для каждого ящика дно требуемой ширины и миной 413 мм.

6. Отшлифуйте все детали ящиков наждачной бумагой № 180. Тщательно выравнивая детали, приклейте боковые стенки к дну и дополнительно закрепите шурупами (для малых ящиков детали N и Q, для средних — О и R, для больших — Р и R).

Краткий совет! Прежде чем ввернуть шурупы, дайте клею высохнуть. Это предотвратит сдвиг деталей.

2015-07-06_8-46-50

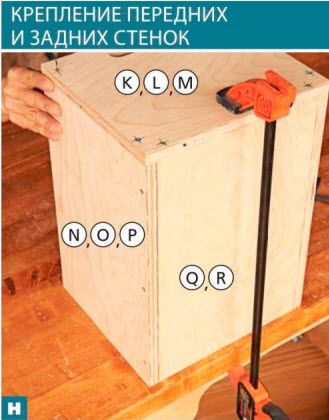

Прижмите струбциной переднюю стенку к сборке боковых стенок и дна, просверлите отверстия и вверните шурупы. Затем точно так же добавьте заднюю стенку.

7. Па передних и задних стенках К, L, М разметьте центры отверстий для шурупов (рис. 3). Приклейте эти детали к соответствующим сборкам дна с боковыми стенками N/Q, O/R, P/R и скрепите дополнительно шурупами (фото Н). Сначала вверните шурупы снизу. Затем, если необходимо, слегка сожмите или раздвиньте боковые стенки, чтобы выровнять детали на углах, и вверните шурупы.

8. Используя клей и шурупы, прикрепите оставшиеся полозки Н к ящикам снизу. Расположите их с отступом 21 мм от всех внешних сторон каждого ящика (рис. 3). Это позволит устанавливать ящики друг на друга, и полозки верхнего ящика будут умещаться между стенками нижнего.

9. Отфрезеруйте скругления радиусом 3 мм вдоль внутренних и внешних ребер ящиков, как указано.

Несколько заключительных шагов

1. Окончательно отшлифуйте корпус, ящики и заднюю стенку G наждачной бумагой № 180 и удалите пыль. Просверлив направляющие отверстия, прикрепите заднюю стенку к корпусу (рис. 1). Нанесите любое отделочное покрытие по своему выбору. Мы использовали льняную олифу. (Такое покрытие при необходимости легко обновить.)

2. Наконец, прикрепите к дну корпуса С поворотные колесные опоры диаметром 100 мм с тормозом (рис. 2). Расположите фланцы колесных опор с отступом 3 мм от углов дна. Соберите свои инструменты, чтобы заполнить ими полки и ящики. Поздравляем! Теперь вы полностью готовы к работе над следующим проектом.

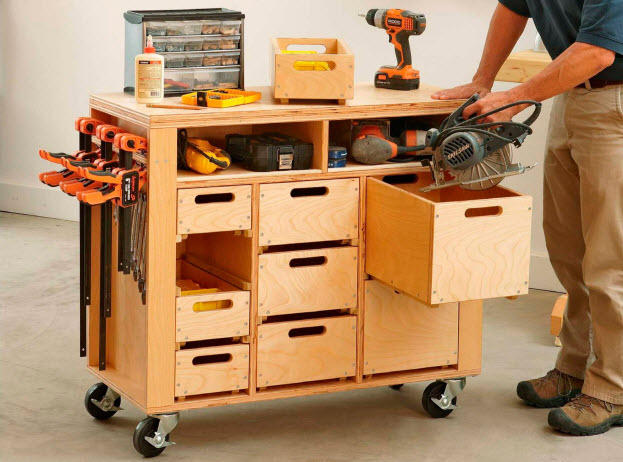

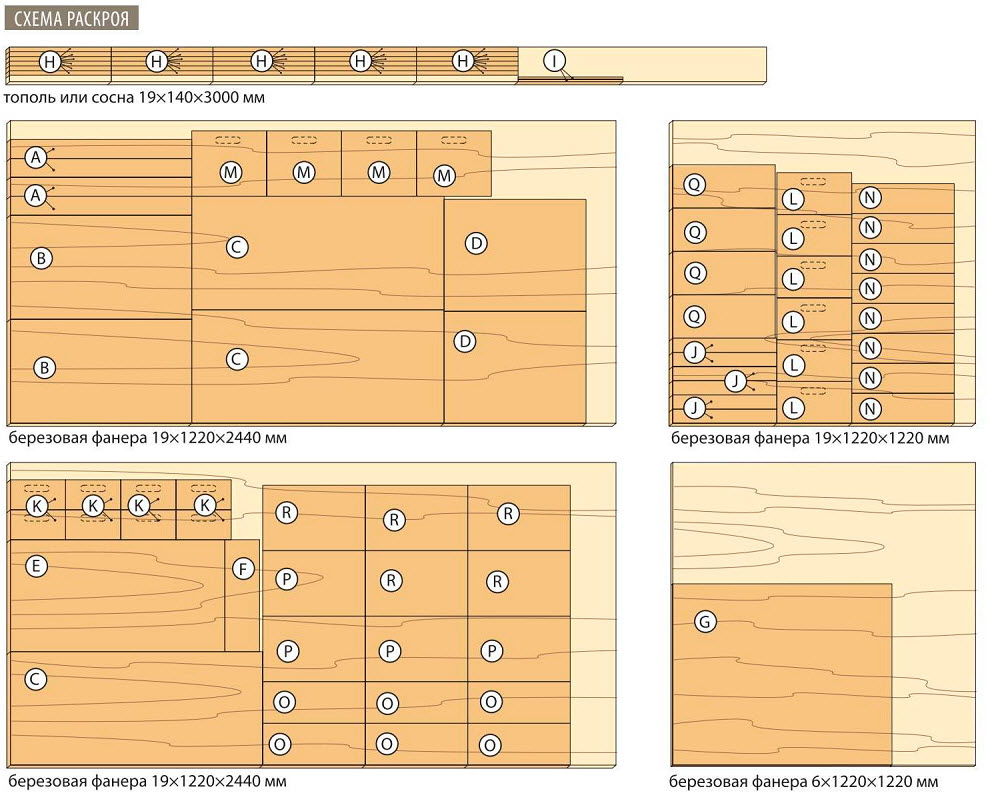

Ящик для инструментов

2015-07-06_8-50-52
