Дачный водопровод своими руками - насос

Продолжение. Начало здесь

Как грамотно построить водопровод и при этом не потеряться в мире современных материалов и приспособлений? Рассмотрим, как реализовано автоматическое включение и выключение насоса.

Автоматическая насосная станция для водопровода имеет в своем составе устройство, которое включает и выключает насос в зависимости от давления воды. Существует два подхода к реализации этой задачи.

2016-06-04_12-56-461. Реле давления. Это довольно компактная коробочка, подключающаяся к насосу металлическим патрубком малого диаметра. Цена реле давления составляет от 250 до 7000 рублей в зависимости от характеристик и производителя. Реле является электромеханическим прибором.

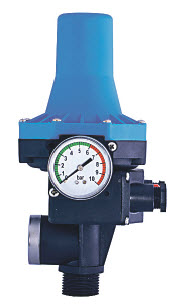

2016-06-04_12-56-552. Автоматика давления. Это устройство подключается за насосом прямо в разрез подающей воду магистрали. Цена на «автоматику» начинается от 2300 рублей, но для топовых моделей может быть и выше. Автоматика является сложным электронным цифровым прибором.

В дальнейшем эти два устройства будем называть «реле» и «автоматика», несмотря на то, что они оба автоматические.

Приборы в сравнении

Меня часто спрашивают: чем автоматика давления отличается от реле, и что предпочтительнее?

Различие двух систем – в алгоритме работы. Реле реагирует исключительно на давление воды. При его понижении до нижнего порога реле включает насос, а при достижении верхнего порога отключает.

Автоматика давления следит как за давлением, так и за расходом воды. Автоматика включает насос как при падении давления до некоторого значения, так и при значительном расходе воды. Выключается насос после прекращения потока воды в системе после некоторой задержки – 15–30 секунд.

Рассмотрим примеры.

Пример 1

Предположим, мы несильно открываем кран на кухне. Через некоторое время количество воды в баке-аккумуляторе уменьшится, давление упадет, и автоматика включит насос. Бак-аккумулятор начнет заполняться водой. Когда же мы закроем кран, поток воды остановится. В этот момент включится таймер автоматики, который в свою очередь отключит насос с задержкой.




Пример 2

Допустим, нам нужно заполнить бочку из шланга, подключенного к водопроводу. Открываем кран на максимум, и автоматика тут же фиксирует повышенный расход воды и сразу включает двигатель насоса. В этом случае она не дожидается, пока бак-аккумулятор опустошится, и давление упадет. Выключение насоса описано в примере 1.

Какие делаем выводы?

1. Автоматика лучше работает с баками-аккумуляторами малого объема и насосами малой мощности. В этом случае автоматика не даст баку опустошиться и начнет качать воду заранее.

2. Поскольку автоматика не реагирует на верхний порог давления, то в нашем водопроводе всегда будет максимальное давление, на которое рассчитан насос. Если насос слишком мощный, мы получим избыточное давление в водопроводе и перерасходуем электроэнергию, так как насос быстро достигнет максимального давления и некоторое время может работать зря.

Совет

Рекомендую обратить внимание на автоматику:

  • если станция строится для полива огорода;
  • если бак-аккумулятор очень малого объема;
  • если бака-аккумулятора нет вообще, а в системе установлено устройство для предотвращения акваударов (такие устройства вполне могут быть даже частью автоматики).

Очевидно, автоматика позволяет нам построить очень компактную и мобильную систему. Но она вряд ли подойдет для большого коттеджа.

Реле лучше использовать при создании стационарной системы водопровода для большого дома с мощным насосом и объемным баком-аккумулятором. Так мы получим плавное изменение давления за счет бака и оптимальное энергосбережение за счет выключения давления по порогу без таймера.

Часто задаваемые вопросы

2016-06-04_12-57-05

Правда ли, что автоматику нельзя настроить?

Да! Обычно бытовая автоматика давления не настраивается.

Правда ли, что автоматика надежнее реле?

Не всегда. Реле надежно, но только если верхний порог его срабатывания составляет не более 2/3 от заявленного для него максимума. Например, мы купили реле с максимальным давлением срабатывания 5 атмосфер. Для его надежной работы нам надо выставить верхний порог не более 3 атмосфер.

Бывает ли автоматика, реализующая алгоритм реле?

Электроника дает большие возможности. Я видел разные реализации автоматики давления, даже такие, которые включаются и выключаются по порогам давления. К сожалению, ни одна модель не имела возможности настройки порогов.

Продолжение: Как выбрать трубы для водопровода
