Угловой стол

Впервые увидев такой столик с опущенным углом крышки (их часто называют столиками-«салфетками») в сельском музее более десяти лет назад, я вдохновился этим проектом, и вот теперь готов представить его нашим читателям. Мы решили не делать точеные ножки, а обойтись простыми сужениями, но остальные детали этого проекта точно соответствуют оригиналу 1750 г. Когда половинка крышки, закрепленная на петлях, опущена, столик, стоящий в углу, занимает совсем немного места и отлично вписывается в любую комнату. А с поднятой крышкой, которая поддерживается откидной ножкой, он превращается в практичный и впечатляющий квадратный стол для игры в карты или легко заменит сервировочный столик.

На первый взгляд изготовление треугольной конструкции и подвижной царги может показаться сложным, но мы расскажем, как справиться с этим проектом без затруднений.

Кевин Бойл, редактор

Как сделать деревянный шарнир

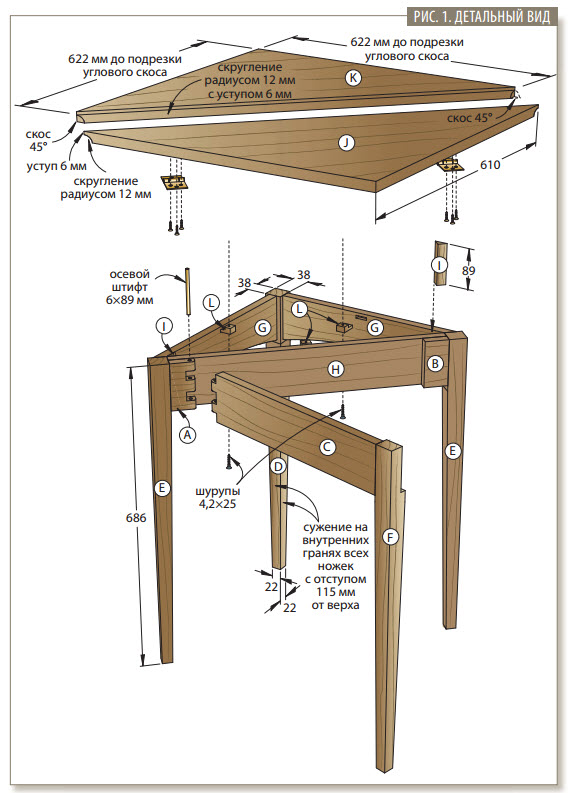

1. Выпилите заготовку размером 18x102x406 мм для шарнирного блока А и бобышки В (рис. 1). Затем выпилите заготовку размером 18x102x610 мм для откидной царги С.

схема углового стола

2. Разметьте кулачки шарнира (рис. 2) на одном конце заготовки A/В. Выпилите кулачки на пильном станке, установив пазовый диск толщиной 19 мм. Перенесите расположение кулачков на заготовку для откидной царги С (фото А) и выпилите их таким же способом.

2016-04-06_13-17-30

Для максимальной точности размечайте кулачки шарнира на откидной царге С разметочным ножом. Отметьте все четыре контактные точки.

2016-04-06_13-17-40

Выберите пазы шириной 76 мм между шарнирным блоком А и бобышкой В на заготовке A/В. Разделить детали и подрезать шипы можно позднее.




3. Насухо соедините детали А и С — их кулачки должны легко вставляться друг в друга, не образуя зазоров. С помощью сверлильного станка сделайте отверстие для оси глубиной 90 мм (рис. 2, фото В).

2016-04-06_13-17-48

Соединив обе части шарнира, прикрепите их струбцинами к упору сверлильного столика, настройте глубину сверления 89 мм и просверлите 6-миллиметровое отверстие сквозь кулачки шарнира.

Примечание. Чтобы шарнир работал правильно, ось должна проходить точно по центру обеих его частей, поэтому, прежде чем сверлить отверстие, установите столик и упор сверлильного станка строго перпендикулярно сверлу.

4. Так как готовый шарнирный блок А и бобышка В имеют длину 70 мм, сформируйте на них шипы сейчас, пока они являются частями более длинной заготовки (фото С). Размеры шипа приведены на рис. 2.

5. Опилите ленточной пилой и отшлифуйте кулачки шарнира на откидной царге С и внешней стороне шарнирного блока А (рис. 2). Соедините части шарнира осью из 6-миллиметрового круглого прутка длиной около 127 мм и проверьте правильность и плавность работы. (Вы укоротите ось до окончательной длины на завершающем этапе проекта.)

2016-04-06_13-21-43

6. Отпилите шарнирный блок А и бобышку В, придав им окончательную длину (каждая из этих деталей имеет на одном конце шип длиной 22 мм).

Теперь — гнезда и шипы

1. Выпилите четыре ножки D, Е, F, но пока не делайте на них сужения.

2. Разметьте на всех ножках гнезда (рис. 3 и 4), а затем выберите их. Прочитайте «Совет мастера», чтобы узнать, как просто делаются гнезда под углом.

2016-04-06_13-22-17 2016-04-06_13-22-23

3. Выпилите боковые царги G и внутреннюю царгу Н, оставив небольшой припуск по длине. Отложите внутреннюю царгу в сторону.

4. Разметьте на боковых царгах G шипы со скошенными плечиками (рис. 4 и 5), а затем выполните шаги, показанные на фото DI.

5. Опилите боковые царги G и откидную царгу С до окончательной длины и сформируйте шипы на всех прямых концах (рис. 5).

2016-04-06_13-22-59

6. Небольшим рубанком или шлифовальной колодкой сделайте фаски на ребрах прямых шипов боковых царг G (рис. 4 и 5), чтобы они могли сомкнуться внутри гнезда задней ножки D. Проверьте, как соединяются детали, и подгоните их, если требуется.

Шипы с косыми плечиками делаются легко

Примечание: на этих фото показан пильный станок, диск которого наклоняется влево. Для станка с правым наклоном диска продольный и поперечный упоры должны располагаться по другую сторону от диска. Проделайте каждый шаг со всеми боковыми царгами, прежде чем изменить настройки, и убедитесь, что у вас получились зеркально симметричные детали.

2016-04-06_13-24-16

Наклонив пильный диск на 45°, установите продольный упор справа от диска, а поперечный упор в левый паз стола, сделайте пропил для внешнего плечика по линии разметки.

2016-04-06_13-24-22

Не меняя наклон диска, передвиньте продольный упор на левую сторону и переставьте поперечный упор в правый паз. Переверните заготовку и, сделав пропил, сформируйте внутреннее плечико.

2016-04-06_13-24-28

С помощью обушковой пилы сделайте на кромках пропилы глубиной 13 мм, соединяя внутренние и внешние плечики Так будут сформированы косые плечики шипов на кромках.

2016-04-06_13-24-35

Поднимите 19-миллиметровый пазовый диск до высоты 6 мм и, используя продольный упор как ограничитель, чтобы не задеть плечики, удалите со щечки шипа большую часть лишнего материала.

2016-04-06_13-24-42

Обушковой пилой аккуратно удалите остатки материала со щечки шипа у внешнего плечика. Затем подровняйте поверхности острой стамеской.

2016-04-06_13-24-48

Опилите лишний материал на кромках, придавая шипу окончательную ширину. Проверьте, как шип вставляется в гнездо соответствующей ножки и подгоните его, если требуется.

Завершите работу с ножками и царгами

1. Опилите сужения на внутренних гранях всех четырех ножек (рис. 1). Будьте внимательны — на внутренних гранях расположены гнезда, кроме того, сужение нужно сделать и на задней грани откидной ножки F.

2. Разметьте, выпилите и гладко отшлифуйте дуги на нижнем крае боковых царг G (рис. 5).

3. Насухо (без клея) соедините заднюю ножку D, боковые ножки Е и боковые царги G. Зафиксируйте сборку струбцинами и приложите на место внутреннюю царгу Н, чтобы отметить ее длину (фото J). Опилите царгу (она не имеет шипов) до окончательной длины.

Краткий совет! Распилите пополам блок-призму, которым пользовались ранее при выборке косых гнезд, и используйте как проставки под губки струбцин для фиксации углов.

4. Отфрезеруйте на внутренней стороне обеих боковых царг  G и внутренней царги Н узкие гнезда для Г-образных блоков крепления крышки (рис. 5).

5. Окончательно отшлифуйте все детали наждачной бумагой № 220. Приклейте шарнирный блок А и бобышку В к внутренней царге Н, выровняв плечики шипов с торцами царги (рис. 1 и 4).

2016-04-06_13-29-19

Закрепите между боковыми царгами G монтажный угольник для фиксации расстояния между боковыми ножками Е и отметьте окончательную длину внутренней царги.

2016-04-06_13-29-25

Стяните каждую пару ножек струбцинами, чтобы царги образовали прочную и жесткую раму. Сделав скосы на прижимах из половинок бруска-призмы, работать со струбцинами станет удобнее.

Соберите основание столика

1. Склейте каждую боковую царгу G со смежной боковой ножкой Е. Зафиксируйте каждую сборку струбциной, используя проставки из половинок блока-призмы. Краткий совет! Когда клей высохнет, освободите сборки E/G от струбцин и, прежде чем перейти к следующему шагу, опилите продольный скос под углом 45° на половинках блока-призмы для удобства работы со струбцинами при дальнейшей работе (фото К).

2. Выпилите угловые бобышки I треугольного сечения для усиления углов конструкции (рис. 1 и 4). Проведите пробную сборку, соединив царги с ножками E/G, внутреннюю царгу А/В/Н и заднюю ножку D, чтобы выбрать наиболее удобную для вас последовательность. Разъедините детали, а затем склейте основание столика и зафиксируйте струбцинами (фото К). После установки струбцин приклейте на место угловые бобышки.

3. Временно установите откидные царгу С и ножку F на место вплотную к внутренней царге. Разметьте и выпилите вырез, чтобы ножка закрывала внутреннюю царгу (рис. 3). Приклейте откидную ножку к откидной царге. Окончательно отшлифуйте детали, если требуется.

Теперь займитесь крышками

1. Столик будет выглядеть лучше, если волокна рисунка на крышках будут параллельны внутренней царге Н. Склейте для крышек две заготовки.

2. Выпилите откидную крышку J (рис. 1) с помощью циркулярной пилы и направляющей. Разметьте неподвижную крышку К (фото L) и выпилите ее.

3. Для изготовления шарнирного стыка, позволяющего откидной крышке J подниматься и опускаться, отфрезеруйте вдоль ее длинной кромки снизу выкружку радиусом 12 мм (рис. 1). Для ответной части соединения сделайте 12-миллиметровое скругление вдоль длинной кромки неподвижной крышки К с верхней стороны.

2016-04-06_13-30-45

Положите откидную крышку J на заготовку неподвижной крышки К, отступив 12 мм от длинной кромки. Обведите контуры откидной крышки, продлив линии до кромки заготовки.

2016-04-06_13-30-52

Для образования зазора между частями крышки J, К вставьте проставки толщиной 2 мм. Выберите гнезда и желобок для цилиндра, чтобы каждая петля была утоплена заподлицо.

4. Соедините обе части крышки J, К вместе, положив лицевой стороной вниз, и слегка раздвиньте, чтобы образовался 2-миллиметровый зазор. Отметьте середину шарнирного стыка и расположите петли на расстоянии 260 мм по обе стороны от этой метки. При этом центр цилиндра каждой петли должен быть смещен на 12 мм от края неподвижной крышки. Обведите каждую петлю и выберите гнезда, глубина которых соответствует толщине карт петли. Отфрезеруйте желобок шириной 6 и глубиной 6 мм для цилиндра каждой петли (фото М). Прикрепите петли к крышкам шурупами.

5. Мелкозубой ножовкой вручную опилите скосы на углах неподвижной крышки К, чтобы визуально продлить линии кромок откидной крышки J (рис. 1).

6. Снимите петли и окончательно отшлифуйте крышки. Нанесите отделочное покрытие. Мы использовали «датское масло», затем три слоя политуры из очищенного шеллака, слегка шлифуя каждый высохший слой абразивной губкой №320.

Соберите столик

1. Укоротите осевой штифт до окончательной длины и соедините с его помощью откидную ножку и царгу C/F с шарнирным блоком А.

2016-04-06_13-32-57

2. Выпилите заготовку размером 12x64x254 мм для Г-образных прижимов L (рис. 6). Сделайте фальц вдоль одного торца заготовки, формируя гребень, входящий в гнезда на внутренней стороне царг. Распилите заготовку вдоль на три части и просверлите в указанных местах отверстия.

3. Соединив петлями откидную и неподвижную части крышки J, К, переверните основание столика A-I и поставьте на неподвижную крышку. Приподнимите откидную часть крышки и выровняйте основание по центру, оставив небольшой зазор для свободной работы петель. Вставьте гребни прижимов в гнезда царг (рис. 4), выровняйте и прикрепите шурупами к неподвижной крышке.

Угловой стол "салфетка" своими руками

2016-04-06_13-32-11
