Опоры для трубных струбцин

Отверстия для верстачных упоров помогут удобнее управляться с тяжелыми трубными струбцинами.

Забудьте о том, как нервнича­ли при склейке щитов, когда ваши струбцины сдвигались в сторону или падали набок. Если в крышке верстака есть два парал­лельных ряда отверстий для упоров, вы легко заставите трубные струб­цины сохранять требуемое положе­ние с помощью этих U-образных опор. Они полностью поднимают трубу и губки струбцины над по­верхностью верстака, и вы сможе­те тратить меньше усилий для ре­гулировки и затягивания. Сделайте несколько пар таких опор, которые будут особенно полезны для склей­ки больших щитов.

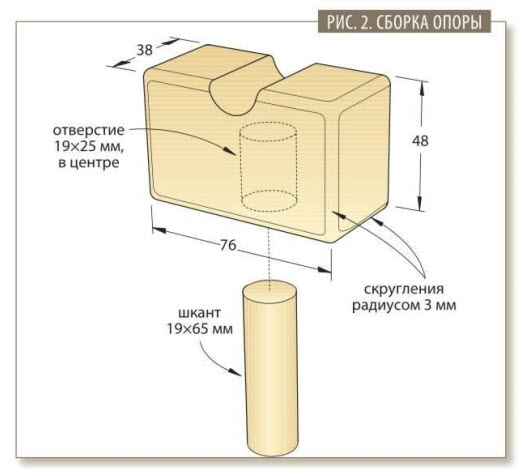

Для изготовления пары опор снача­ла выпилите из обрезка доски кусок размером 38x76x98 мм. Затем про­сверлите в обеих кромках по цен­тру 19-миллимегровые отверстия для шкантов (рис. 1) и сделайте в центре обрезка сквозное отверстие диаметром 19 или 25 мм (зависит от диаметра труб ваших струбцин). Распилите обрезок вдоль на две поло­вины. Отфрезеруйте на ребрах каждой опоры скругления радиусом 3 мм, используя фрезерный стол, и вклей­те шканты длиной 65 мм, которые будут вставляться в отверстия для верстачных упоров (рис. 2).
