Дубовый буфет для кухни своими руками

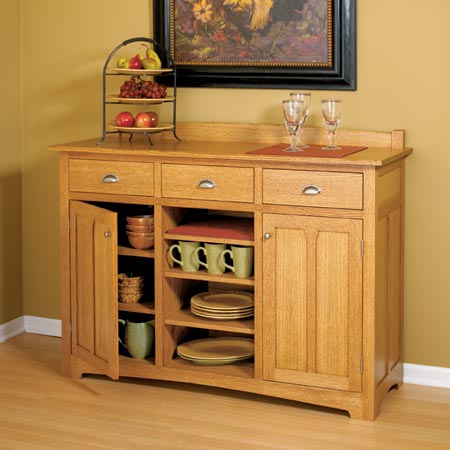

Ищете для своей столовой удобную и вместительную мебель, в которой будут храниться винные бокалы и скатерти? Этот классический дубовый буфет с тремя отделениями, семью переставными полками и выдвижными ящиками прекрасно впишется в любой интерьер.

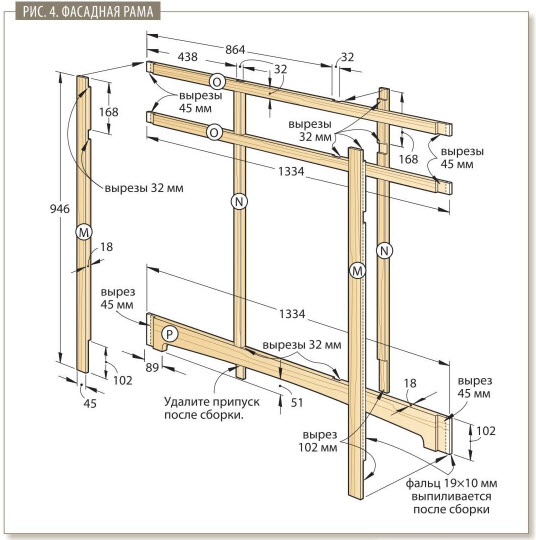

Фасадная рама изготавливается с помощью простых соединений вполдерева, детали филенчатых дверок скрепляются короткими шипами-гребнями в шпунт, а в выдвижных ящиках используются пазо-гребневые соединения. Простота конструкции позволит быстро справиться с работой. Если хотите, можете добавить в среднее отделение еще одну дверцу или устроить в нем хранилище для винных бутылок.

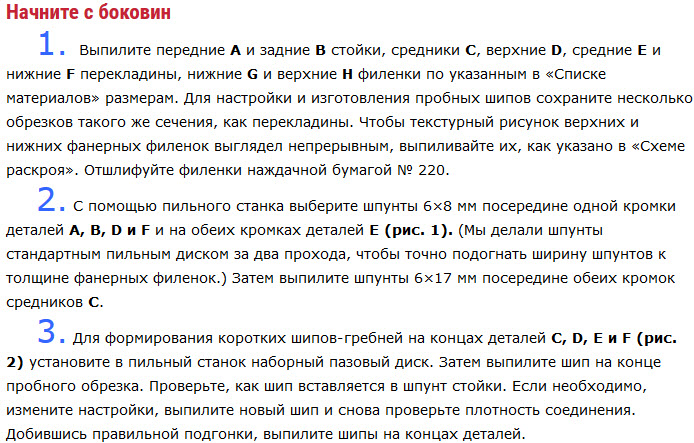

4. Сделайте четыре копии шаблона средника. (Если вы планируете сделать еще одну дверцу в среднем отделении буфета, сделайте пять копий шаблона.) Аэрозольным клеем закрепите бумажные шаблоны на концах всех средников С, выравнивая их по линии плечиков. Отложите оставшиеся шаблоны в сторону. Продлите прямые линии вниз до противоположного конца деталей. Ленточной пилой опилите средники по контуру и отшлифуйте кромки. Удалите шаблоны.
5. Сделайте шесть копий комбинированного шаблона для нижних вырезов в боковинах и фасадной раме. Разметьте середину на нижних перекладинах F. С помощью аэрозольного клея закрепите на каждой перекладине два шаблона, выровняв их по центральной линии. (Один из шаблонов требуется перевернуть для получения зеркального изображения.) Остальные шаблоны отложите в сторону. Выпилите вырез ленточной пилой и отшлифуйте кромки. Удалите шаблоны.
6. Насухо (без клея) соберите детали от А до Н, чтобы получились две боковины. Тщательно выровняйте средники С посередине средней и нижней перекладин Е, F. Убедитесь в правильной подгонке всех деталей. Затем, чтобы при окончательной сборке было проще установить детали в то же положение, поставьте выравнивающие метки поперек стыков всех соединений. Разъедините детали.
7. Приклейте средники С к средней и нижней перекладинам Е, F, выровняв посередине, и зафиксируйте струбцинами. Вставьте на место нижние филенки G, не приклеивая их, чтобы выровнять детали под прямым углом друг к другу. Убедитесь в прямоугольности сборки (фото А). Когда клей высохнет, завершите сборку боковин, добавив передние и задние стойки А, В, нижние и верхние филенки G, Н, а также верхние перекладины D (фото В).
8. Установите в пильный станок пазовый диск, настроив его на толщину фанеры, из которой будут сделаны верхняя панель, средняя полка и дно I. Выпилите на внутренней стороне каждой боковины пазы и фальцы глубиной 6 мм (рис. 3). Затем настройте пазовый диск на толщину фанеры для задней стенки L и выпилите фальц глубиной 10 мм вдоль заднего края задних стоек В с внутренней стороны (рис. 1). Теперь окончательно отшлифуйте обе собранные боковины.
Приступайте к сборке корпуса
Примечание. Верхняя панель, средняя полка и дно I вклеиваются в пазы и фальцы боковин. Толщина фанеры непостоянна, поэтому может потребоваться слегка изменить глубину пазов в этих деталях для нижних и верх та перегородок J, К, чтобы они вставлялись без зазоров. Тщательно измерьте толщину фанеры. Если она меньше 19 мм, соответствующим образом измените глубину пазов.
1. Из 19-миллиметровой фанеры выпилите верхнюю панель, среднюю полку и дно I, нижние J и верхние К перегородки. Из 6-миллиметровой фанеры выпилите заднюю стенку L, отшлифуйте ее и отложите в сторону. Настроив пазовый диск на толщину 19-миллиметровой фанеры, выпилите пазы глубиной 6 мм на внутренней стороне верхней панели и дна I, а также на обеих сторонах средней полки I (рис. 3).
2. Разметьте на верхней панели положение 5-миллиметровых монтажных отверстий и прорезей 5×12 мм. Просверлите отверстия и сделайте прорези.
3. Разметьте центры 6-миллиметровых отверстий для полкодержателей на внутренней стороне передних и задних стоек А, В обеих боковин (рис. 1) и одной стороне нижних перегородок J (рис. 3). Просверлите в стойках отверстия глубиной 10 мм. Отверстия в перегородках сделайте сквозными.
4. Для сборки корпуса сначала вклейте нижние перегородки в пазы средней полки и дна I. Производите сборку на ровном основании и тщательно проверяйте прямоугольность склейки. Когда клей высохнет, приклейте на место верхние перегородки К и верхнюю панель I, контролируя прямоугольность. Затем приклейте к корпусу обе боковины (фото С). Если притягивать боковины к перегородкам, как показано на фото, то слишком длинные струбцины не потребуются.
Переходите к дверцам
Примечание. В «Списке материалов» указано количество деталей для изготовления двух дверок. Если вы хотите добавить третью, соответственно увеличьте количество деталей Q-U.
1. Выпилите стойки Q, перекладины R, средники S, филенки Т и бобышки. Гладко отшлифуйте фанерные филенки с обеих сторон. Так же, как и при изготовлении боковин, выпилите шпунты 6×8 мм по центру одной кромки деталей Q и R (рис. 5). Затем выпилите шпунты 6×17 мм на обеих кромках деталей S. Теперь сформируйте шипы на концах деталей R и S (рис. 2).
2. Возьмите оставшиеся копии бумажных шаблонов для средников S и прикрепите их аэрозольным клеем к концам деталей. Как и ранее, продлите контурные линии прямо вниз. Ленточной пилой выпилите по контуру и отшлифуйте кромки. Удалите шаблоны.
3. Насухо соберите дверцы, чтобы проверить правильность изготовления всех деталей. Выровняйте средники S точно посередине и поставьте метки на стыках соединений с перекладинами R. Затем склейте дверцы и убедитесь в их прямоугольности. После тщательной просушки окончательно отшлифуйте дверцы со всех сторон.
4. Определите лицевую сторону каждой дверцы. Просверлите (рис. 5) отверстие для 25-миллиметровой ручки-кнопки в стойке Q. каждой дверцы. (Если вы добавите третью дверцу, то расположите отверстие для ручки в соответствии с направлением открывания — слева или справа.) Установите ручки на место, укоротив, если требуется, их винты.
5. Разметьте на стойке дверцы положение разворотных петель длиной 64 мм. Прижав петлю к выбранному месту, наметьте шилом центры отверстий для шурупов. Просверлите направляющие отверстия и закрепите петли шурупами.
6. Выровняйте дверцу в проеме корпуса, центрируя ее. (Как упростить эту операцию, описано в «Совете мастера» внизу.) Наметьте шилом центры отверстий в фасадной раме. Снимите дверцу, просверлите направляющие отверстия и прикрепите дверцу к фасадной раме, не затягивая шурупы до конца. Проделайте то же самое с другой дверцей.
Совет мастера
Удобный монтаж дверок с помощью стальной линейки. Очень неловко держать на весу дверцу и одновременно размечать отверстия на стойке фасадной рамы. Если вы устанавливаете дверцу с петлями, в которых имеется прорезь для регулировки по вертикали, есть способ поддержать дверцу приблизительно в центре проема. Просто прижмите струбциной ко дну корпуса стальную линейку от комбинированного угольника и опирайте на нее дверцу, как показано на фото. Такие линейки обычно имеют толщину около 2,4 мм, что близко к требуемой ширине зазора по периметру дверцы. Удерживайте дверцу вертикально одной рукой, а другой отметьте центры вертикальных прорезей петель на фасадной раме. Затем просверлите отверстия, сдвинув дверцу в нужное положение, чтобы зазоры сверху и снизу были одинаковыми, и затяните шурупы.
7. Отрегулируйте зазоры вокруг дверцы. (Они должны быть такими же, как на стороне петель.) Затем окончательно затяните шурупы. Для боковых дверок сделайте направляющие отверстия посередине монтажных отверстий петельной карты, чтобы прикрепить ее к задней стороне фасадной рамы. Убедитесь в равенстве боковых зазоров. Если необходимо, острогайте кромку стойки Q рубанком, чтобы подогнать ширину зазора.
8. Приклейте бобышки U на место (рис. 3 и 3а) вплотную к перегородкам J и задней стороне фасадной рамы.
9. Расположите пружинные защелки на бобышках (рис. 3а). Просверлите монтажные отверстия и закрепите защелки шурупами. Вставьте хвостовики в прорези защелок, закройте дверцы и плотно прижмите их, чтобы наметить положение хвостовиков. Теперь откройте дверцы и совместите хвостовики с их отпечатками. Просверлите направляющие отверстия и закрепите хвостовики на дверцах шурупами.
Пора делать ящики
1. По указанным в «Списке материалов» размерам выпилите передние V, боковые W и задние X стенки, днища Z и проставки Y. Выровняйте передние стенки в соответствующих проемах корпуса и убедитесь, что зазоры со всех сторон имеют такую же ширину, как и вокруг дверцы. Если необходимо, подгоните передние стенки к проемам, добиваясь требуемой ширины зазоров, и соответственно измените размеры остальных деталей ящиков.
2. Разметьте на передних стенках V центры монтажных отверстий для ручек (рис. 6). Просверлите отверстия диаметром 4 мм по разметке. Примечание. Вместо пазо-гребневых соединений для сборки ящиков вы можете использовать простые фальцевые соединения или более декоративные типа «ласточкин хвост».
3. Вставьте в цангу фрезера, закрепленного в столе, фасонную фрезу для пазо-гребневых соединений. Настройте вылет фрезы и положение продольного упора (рис. 6а). Затем отфрезеруйте элементы соединений на концах передних, боковых и задних стенок V, W, X с внутренней стороны (рис. 6b), располагая детали в соответствии с рис. 6а.
4. С помощью пильного станка сделайте на внутренней стороне передней и боковых стенок V, W шпунт сечением 6×6 мм с отступом 19 мм снизу для вставки фанерного дна Y. Затем склейте стенки ящика и убедитесь в его прямоугольности. Когда клей высохнет, вдвиньте дно в шпунты и зафиксируйте мелкими гвоздями, вбивая их в нижнюю кромку задней стенки. Приклейте к дну ящика проставку Z, выровняв ее по центру и прижав вплотную к передней стенке. Гладко отшлифуйте ящики.
5. Проведите прямую линию вдоль проставки Z, разметив ее середину. Разделите шариковую телескопическую направляющую на ящичную и корпусную части. Выровняйте ящичную часть на проставке точно по центральной линии, прижав ее передний конец к передней стенке V. Просверлите направляющие отверстия и вверните шурупы (рис. 6).
6. Разметьте середину проема для выдвижного ящика в фасадной раме буфета. С помощью большого плотницкого угольника проведите центральную линию поперек средней полки I. Затем выровняйте по линии корпусную часть телескопической направляющей, расположив ее передний конец на расстоянии 19 мм от переднего края проема. Закрепите направляющие (фото F). (В нашем случае задняя монтажная скоба, входящая в комплект направляющих, не используется.)
7. Чтобы ящики не качались, установите по краям проема пластиковые кнопки-демпферы, которые поставляются вместе с направляющими (рис. 7). Вбивайте кнопки молотком в стык между фасадной рамой и средней полкой I. Затем закрепите на передних стенках ящиков ручки, вставьте ящики в проемы и убедитесь в плавности их перемещения по направляющим. Если требуется, ослабьте крепление, слегка сдвиньте направляющую вправо или влево и снова затяните шурупы.
Теперь — полки и крышка

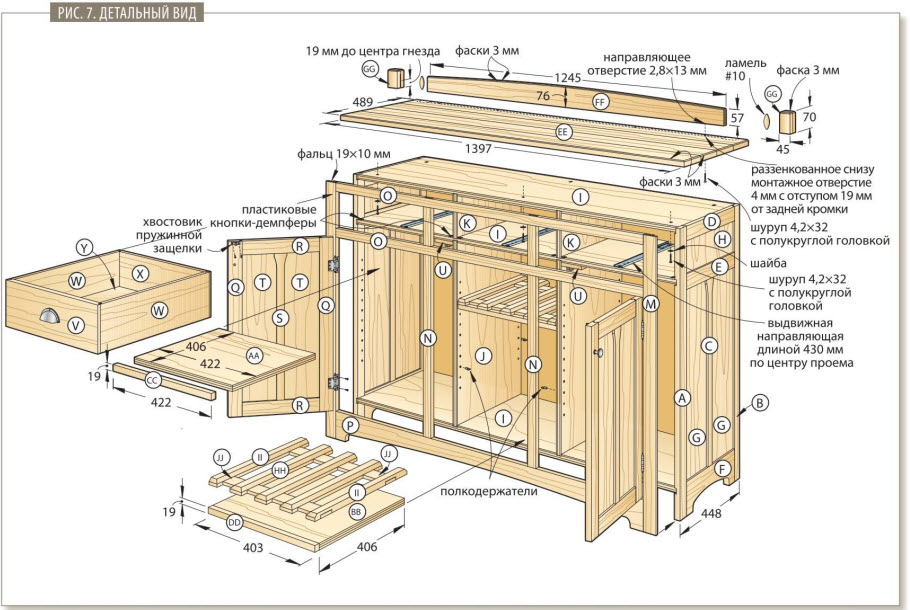

1. Выпилите боковые полки АА, внутренние полки ВВ и кромочные накладки СС, DD. Приклейте накладки к полкам (рис. 7), выравнивая их с верхней стороной и по краям. Когда клей высохнет, гладко отшлифуйте полки и отложите их в сторону.
2. Склейте из нескольких досок щитовую заготовку размером 508х 1422 мм для крышки ЕЕ. После просушки опилите крышку до указанных размеров. Для крепления бортика FF просверлите монтажные отверстия вдоль заднего края и раззенкуйте их снизу.
3. Выпилите бортик FF, разметьте концы и середину дуги. Затем с помощью гибкого лекала проведите плавную дугу, соединяющую все три точки. Выпилите дугу ленточной пилой или электролобзиком и гладко отшлифуйте кромку до линии контура.
4. Из 19-миллиметровой доски выпилите два куска размерами 45×203 мм и склейте их лицом к лицу, чтобы получилась заготовка толщиной 38 мм для концевых блоков GG. Отпилите от заготовки два концевых блока длиной 70 мм.
5. Чтобы прикрепить концевые блоки GG к бортику FF, сделайте гнезда для ламелей #10 (рис. 7). Сначала разметьте центры гнезд на деталях, отступив 19 мм снизу. Затем настройте упор ламельного фрезера на выборку гнезд посередине толщины бортика и отфрезеруйте гнезда на торцах. Затем настройте упор для выборки гнезд посередине толщины блоков. Зажмите блоки в верстачные тиски и сделайте гнезда в соответствующих гранях.
6. Закрепите в цанге фрезера кромочную фрезу и сделайте 3-миллиметровые фаски на крышке ЕЕ, бортике FF и концевых блоках GG. Гладко отшлифуйте все детали.
7. Приклейте концевые блоки GG к бортику FF, выровняв нижние стороны деталей (фото G). Когда клей высохнет, приклейте эту сборку к крышке ЕЕ, выровняв по заднему краю и установив равные отступы по краям. Затем через монтажные отверстия крышки просверлите направляющие отверстия в бортике и вверните шурупы.
8. Положите готовую крышку EE/FF/GG на корпус и выровняйте задний край крышки ЕЕ с задними стойками В. Действуя через проемы для выдвижных ящиков, закрепите крышку с помощью шурупов с полукруглой головкой и шайб, ввернув их снизу в монтажные отверстия и прорези верхней панели I.
Добавьте, если хотите, решетку для бутылок

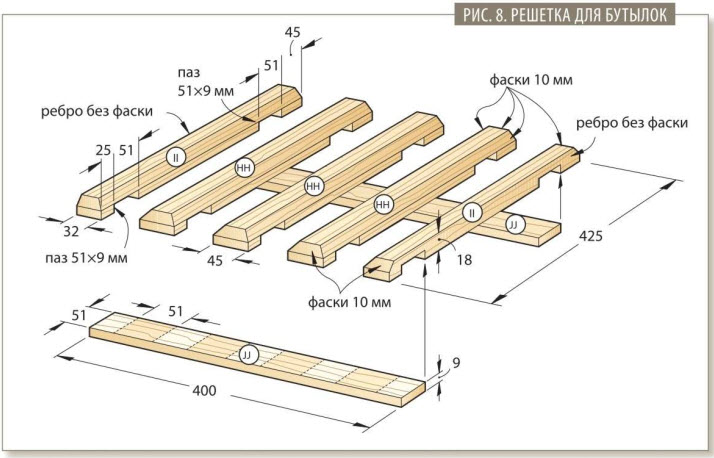

1. Выпилите средние НН и крайние II планки, а также несущие перекладины JJ. Отфрезеруйте 10-миллиметровые фаски вдоль торцов и кромок средних и крайних планок (рис. 8). Затем с помощью пазового диска выпилите пазы на нижней стороне планок для соединения с перекладинами.
2. Из 19-миллиметровой доски выпилите четыре проставки размерами 51×102 мм. Приклейте планки к перекладинам, отделяя проставками промежутки шириной 51 мм. Крайние планки II приклейте вровень с торцами перекладин JJ. Когда склейка высохнет, отшлифуйте готовую решетку.
Отделка
1. Выньте из корпуса ящики, снимите дверцы и всю фурнитуру. Если необходимо, дополнительно отшлифуйте все места, которые в этом нуждаются, наждачной бумагой № 220 и тщательно удалите пыль. Если крепили фасадную раму гвоздями, заполните лунки от гвоздей шпаклевкой.
2. Если желаете, можете тонировать древесину морилкой. Затем нанесите три слоя бесцветного лака.
3. Установите на место фурнитуру, прикрепите дверцы и вставьте ящики в корпус. Затем вложите в фальцы задних стоек В заднюю стенку L и прижмите ее вплотную к крышке ЕЕ. Закрепите заднюю стенку гвоздями (рис. 3).
4. Перенесите готовый буфет в столовую и наполните его салфетками, бокалами и бутылками с любимым вином.
